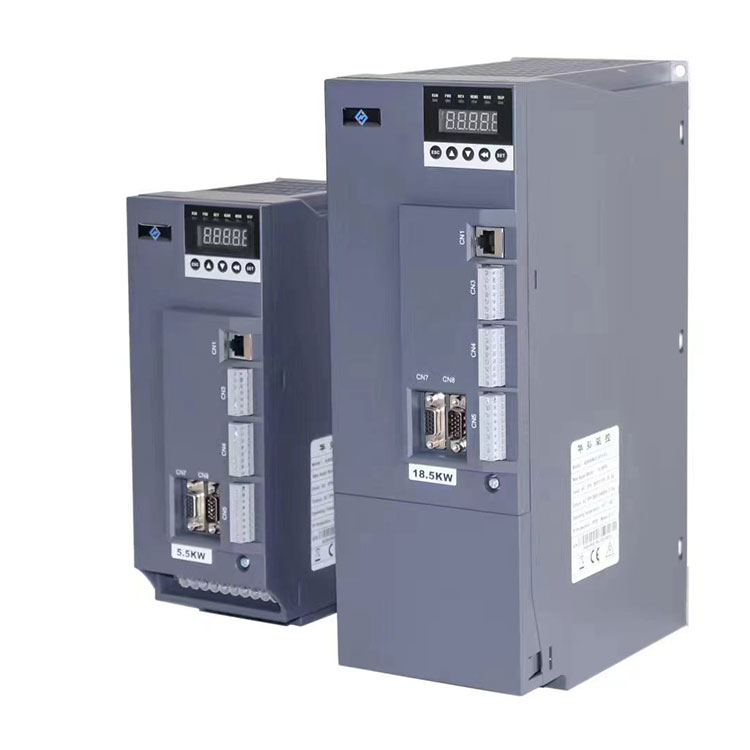

AS650 Series AC Servo Drive

Paglalarawan ng Produkto

AS650

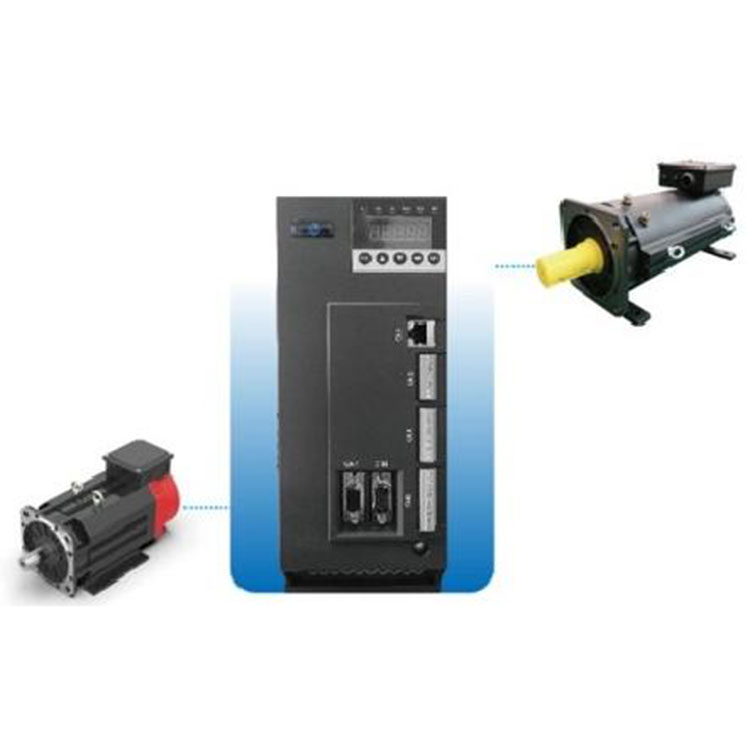

Napagtatanto ng AS650 series AC servo drive ang buong closed-loop na servo control ng AC induction motors at permanent magnet synchronous motors, pagsasama ng speed control, position control, at torque control.

Ang AS650 series AC servo drive ay may mayayamang interface, simpleng operasyon, at ang mga karaniwang application ay maaaring i-debug nang libre, na nagbibigay ng mahusay na kaginhawahan para sa mga mechanical design engineer sa pagpili, disenyo, at pag-debug. Ang mga maginhawang interface sa mga CNC system at PLC system ng mga pangunahing domestic at dayuhang tatak ay ginagawang mas flexible ang iyong mekanikal na disenyo at ganap na nagpapakita ng iyong kalamangan sa kompetisyon.

Bilang isang high-power servo drive unit, ang AS650 series AC servo drive ay partikular na cost-effective sa high-power servo drive applications gaya ng spindle control ng CNC machine tools, forging equipment, printing equipment, hydraulic servo system, at wire drawing equipment .

Mga sukat ng servo drive

kapangyarihan(KW)	A(mm	B(mm)	H(mm)	W(mm)	D(mm)	diameter ng mounting hole(mm)	Puna
kapangyarihan(KW)	Mga Sukat ng Pag-install		Mga sukat			diameter ng mounting hole(mm)	Puna
4.0-7.5	90	251	262	100	155.8
11-18.5	108/90	341	353	120	207	7	—
22	110	386	398	147	263	7	—
30-37	130	445	456	172	259	7
45-75	177	544	560	240.5	330	7/6	—
90-110	195	615	638	270.5	370	10
132-160	220	715.5	738	349	413	10

Talahanayan ng Pagpili ng Drive

serye	modelo	Lakas ng Input	kapasidad ng baterya (kVA)	Kasalukuyang Input (A)	Kasalukuyang output (A)	Adaptive motor(kW)	Unit ng pagpepreno	Distansya ng adaptasyon (Q/kW)	Dami ng risistor ng pagpepreno
AS650	2R2T3	3PH 380V 50/60HZ Saklaw ng boltahe 304~456V Ang rate ng imbalance ng boltahe ay mas mababa sa 3% Frequency imbalance rate na mas mababa sa 3%	4.8		6	2.2	built-in	75/0.8
	004T34		6	10.7	9	4		50/1.0
	5R5T3*		8.6	15.5	13	5.5		50/1.5
	7R5T3*		11.2	20.5	17	7.5		40/2
	011T3*		17	26	25	11		32/2
	015T34		21	35	32	15		20/2.5
	018T3*		24	38.5	37	18.5		32/2
	022T3'		30	46.5	45	22		32/2	2
	030T3*		40	62	60	30		20/2.5
	037T3*		50	76	75	37		20/2.5	2
	045T3*		60	92	90	45		16/2.5
	055T3*		72	113	110	55		16/2.5
	075T3'		100	157	150	75		16/2.5
	093T3*		116	180	170	93		16/2.5
	110T3*		160	214	210	110		16/2.5
	132T3*		192	256	253	132		16/2.5
	160T3*		231	307	304	160	wala
*Tandaan: Bilang karagdagan sa E, kasama sa mga suffix ng modelo ang R at C. Para sa lakas na 185kw at mas mataas, mangyaring kumonsulta sa manufacturer

Talahanayan ng Pagpili ng Kawad

Pangalan ng materyal	Mga pagtutukoy	Puna
AS650 series servo 3m single encoder feedback cable	CB650ME-A-3000-T/CB650ME-B-3000-T (may aviation plug)	Single encoder drive standard
AS650 series servo 3m system command feedback cable	CB650MS-A-3000-T/CB650MS-B-3000-T (para sa Syntec system lang)	Single encoder drive standard
AS650 series servo 3m dual encoder feedback cable	CB650MD-A-3000-T/CB650MD-B-3000-T (may aviation plug)	Mga dual encoder Ang mga driver ay karaniwan
AS650 series servo 3m system command feedback cable	CB650MS-A-3000-T/CB650MS-B-3000-T (para sa Syntec system lang)
*Tandaan: Ang halaga sa modelo ng detalye ay nagpapahiwatig ng haba, gaya ng "CB650MD-A-3000-T", na nangangahulugang ang haba ng cable ay 3 metro. Ang mga cable na may iba pang haba ay opsyonal. Kung 5 metro ang kailangan, ang numero ng modelo ay "CB650MD-A-5000-T", at magkapareho ang iba pang haba. Ang regular na haba ay 5 metro, 8 metro, at 10 metro.

Ang aming mga pakinabang

Napakahusay na pagganap ng kontrol:

Maaaring ganap na mapagtanto ang VF control, open-loop vector control, at full-closed-loop servo control ng AC induction motors at permanent magnet synchronous motors

Ultra-low speed stable na operasyon at mataas na torque output

Magandang pagganap ng dynamic na tugon

Kapag tumatakbo nang walang load, ang kasalukuyang drive ay umabot sa pinakamababa, na nag-maximize ng enerhiya-saving drive

Ang kontrol sa posisyon at kontrol ng metalikang kuwintas ay may mas mataas na katumpakan

Pinapalakas ng na-optimize na kasalukuyang algorithm at configuration ng hardware ang overload capacity ng driver

Mga function ng rich interface

7 input/2 output switch input/output interface, 2 relay output port

3 analog input, 1 analog output interface

2 encoder input interface, 1 encoder output interface

1 high-speed pulse input interface

1 grupo ng multi-function differential pulse input interface

Karaniwang interface ng komunikasyon ng RS232

Mechatrolink-lll Ethercat high-speed Ethernet bus interface

Mayaman at malakas na mga function ng kontrol

Ang ganap na closed-loop na vector drive ay maaaring ganap na mapagtanto ang tumpak:

Kontrol ng bilis

Kontrol ng metalikang kuwintas

Kontrol ng posisyon (anggulo).

Master-slave drive, electronic gear function

Single-axis positioning at iba pang function

Panlabas na sensor ng presyon, maaaring ilapat sa hydraulic servo control system

Napakahusay na pagganap ng kontrol

Fixed-length shear control

Crimp tension control
