High-end ganap na awtomatikong cold core box core shooting machine. Pahalang na paghiwalay ng amag

◆ PANIMULA NG EQUIPMENT:

[Ganap na awtomatikong cold core box core shooting machine. Pahalang na paghiwalay ng amag]

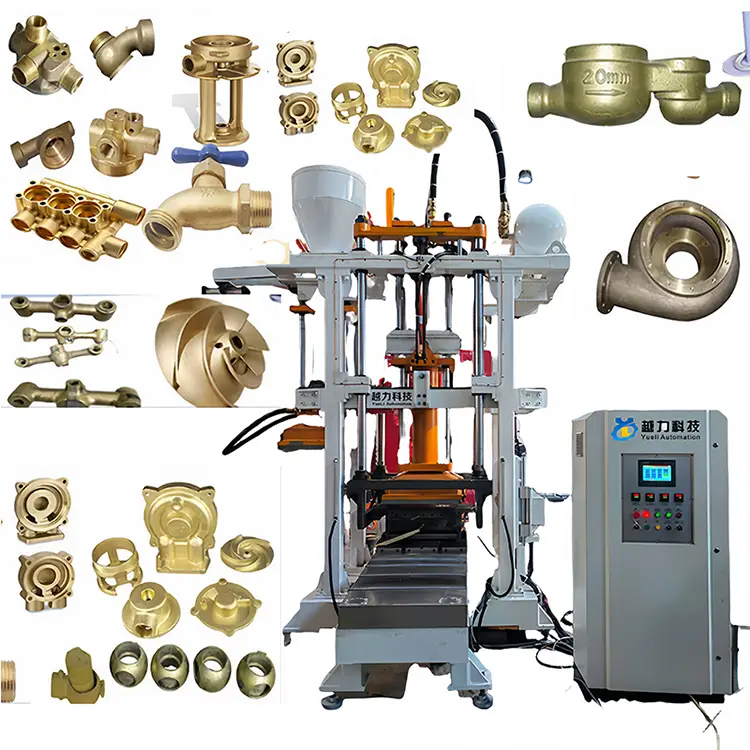

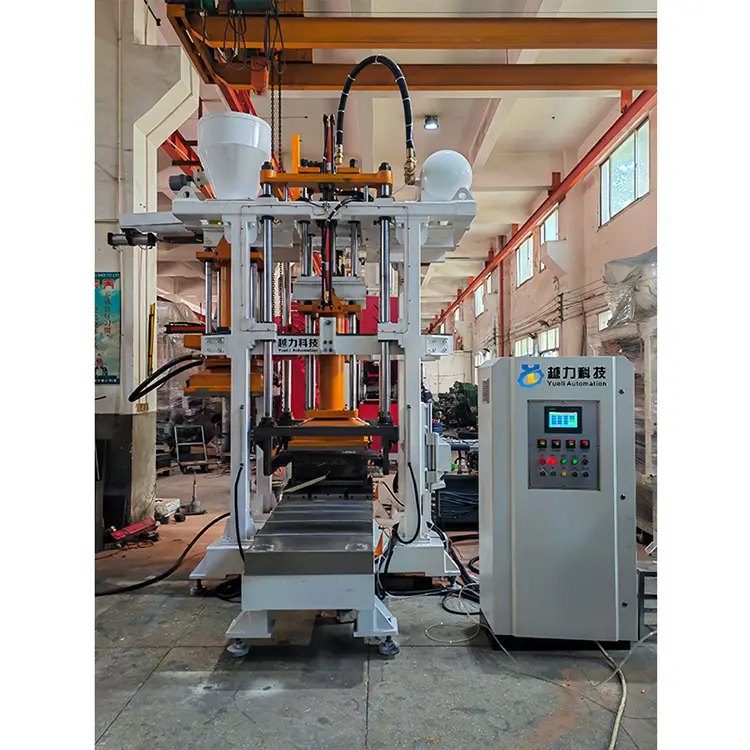

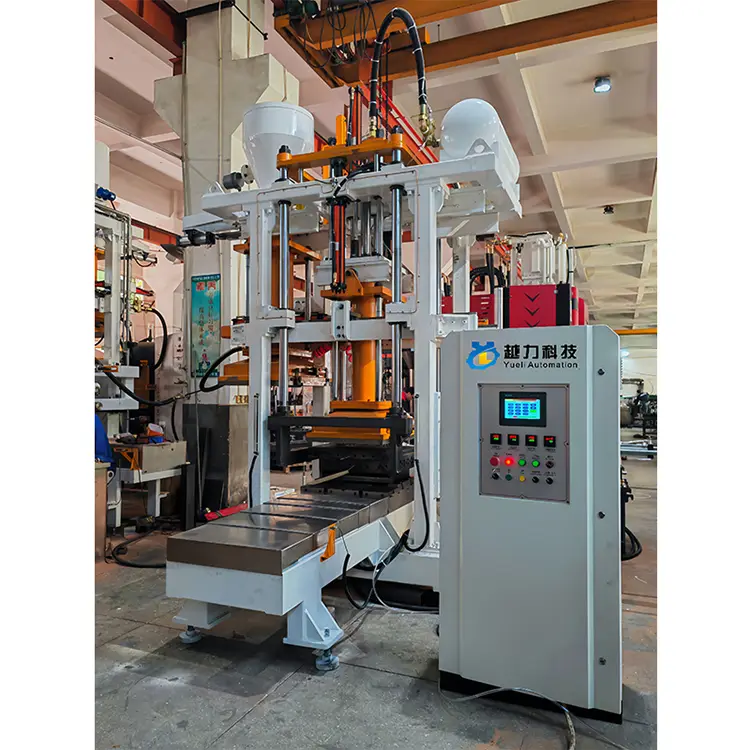

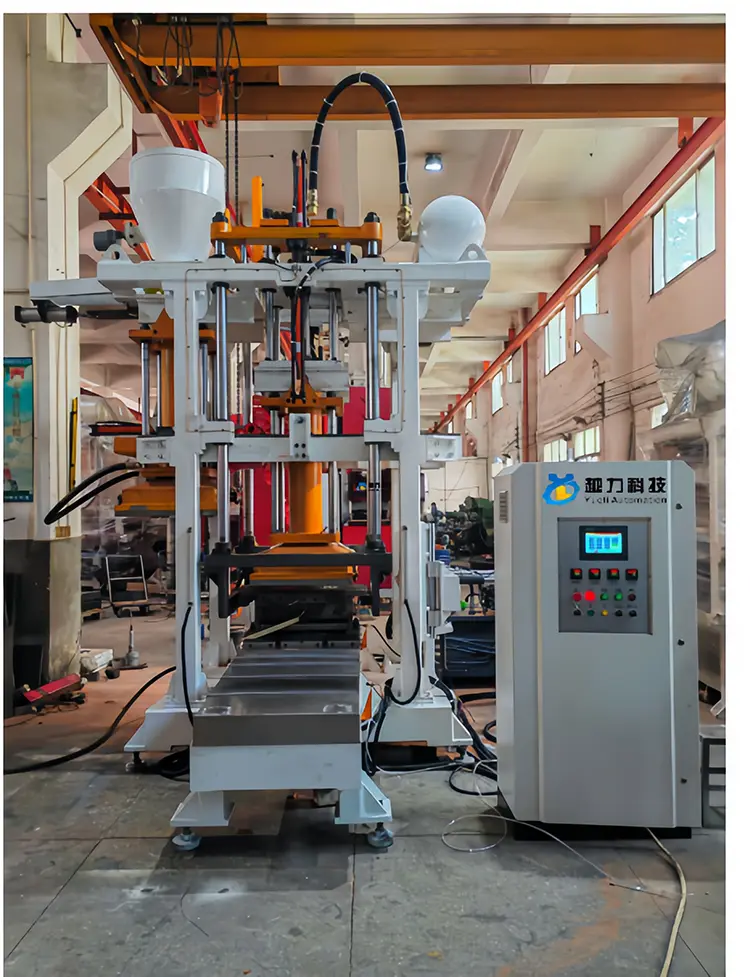

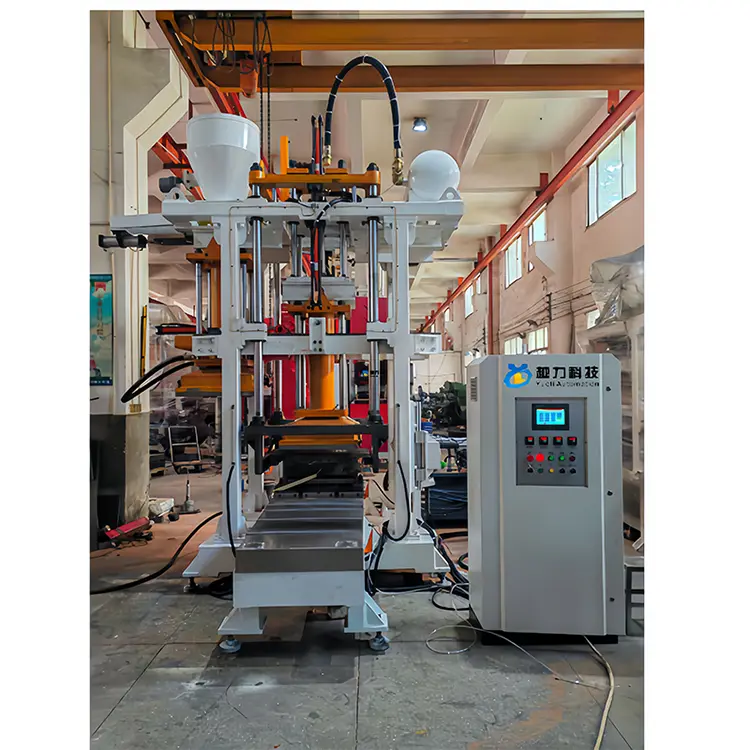

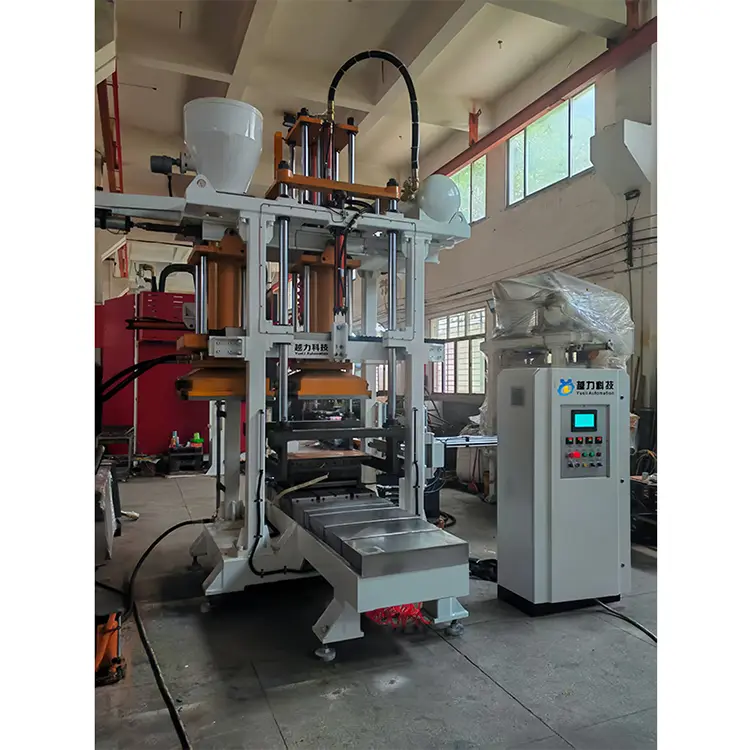

YL1080H-40A Ganap na Awtomatikong Cold Core Box Core Shooting Machine [Mahusay na Vertical Sand Shooting. "Pahalang na paghihiwalay ng amag.

Programmable PLC Program Control System. SERVO PRECISION HYDRAULIC SYSTEM. Ang pag -alis ng pangunahing mula sa labas ng gabay na gabay na sliding machine. Pagdagdag ng Elevator Induction Sand

Ang ganap na awtomatikong malamig na core core shooting machine (pahalang na paghiwalay ng amag) ay nagtatampok din ng mahusay na vertical na pagbaril sa buhangin. Pahalang na paghihiwalay ng amag. Ang katumpakan na gabay na gabay ng mas mababang amag ay tinanggal para sa pagkuha ng core. Ang Intelligent Sensing Sand karagdagan machine, ganap na awtomatikong/manu-manong operasyon ng malamig na kahon ng core core, ay gumagana sa prinsipyo ng pag-iniksyon ng halo-halong hilaw na buhangin sa core box, pamumulaklak ng gas at pagkatapos ay mabilis na tumigas, sa gayon nakamit ang isang masikip at makinis na ibabaw. Ang mga de-kalidad na mga produktong core core core na mga produkto na may tumpak na mga sukat ay malawakang ginagamit sa mga industriya tulad ng proteksyon ng balbula ng sunog, cast iron shell mold stack casting, at katumpakan na paghahagis ng mga bagong haluang metal na aluminyo.

◆ Pangunahing mga pagtutukoy at modelo ng kagamitan

①yl660H-25A ②YL870H-25A ③YL1080H-40A ④YL1210H-50A ⑤YL1512H-50A

◆ Mga pangunahing kagamitan sa pag-andar [YL1080H-40A Cold Core. "Core sampling sa labas ng skid steer.

1. Napakahusay na patayong sandblasting. Pahalang na paghihiwalay ng mga hulma. German Siemens Control System

2. Inovance Servo Precision Hydraulic System, Taiwan Airtac Precision Pneumatic System

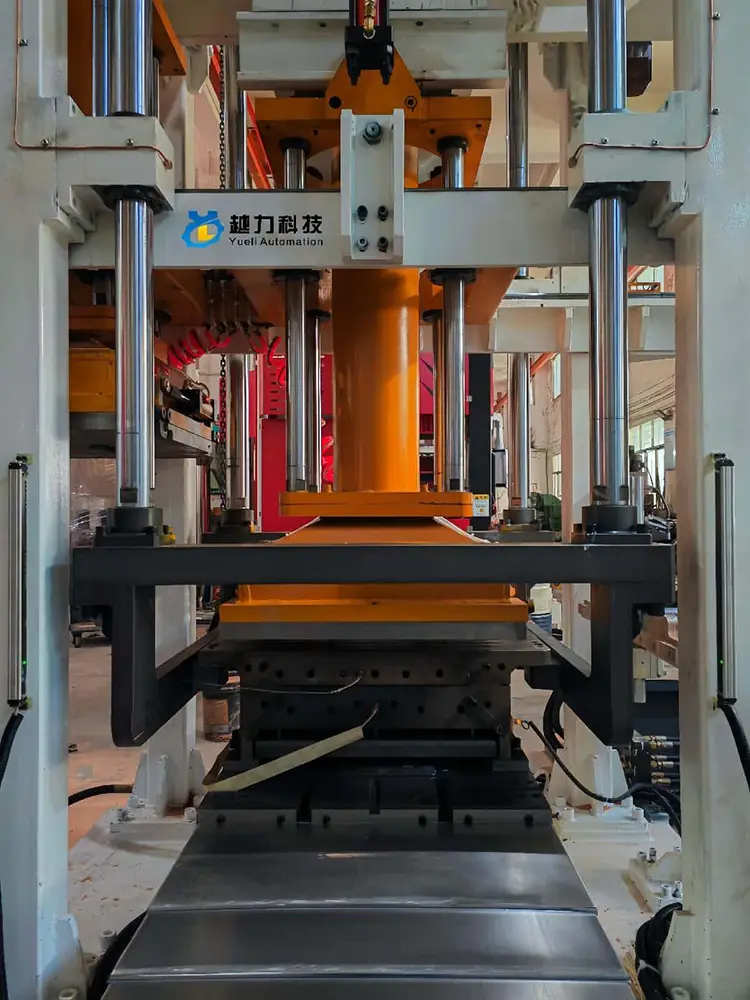

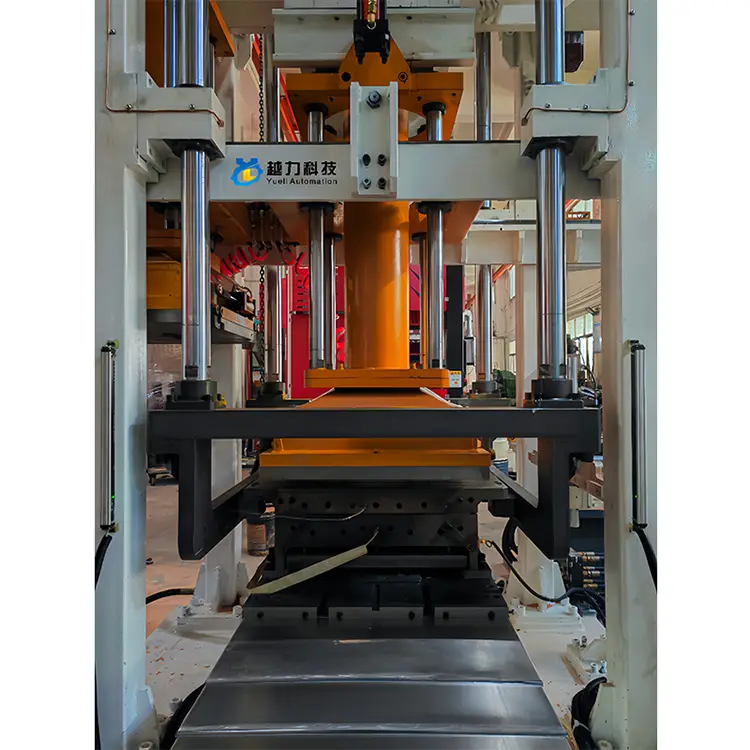

3. Ang core ay kinuha mula sa labas ng katumpakan na gabay na gabay sa sliding machine ng mas mababang mamatay, at ginagamit ang intelihenteng sensing na pagdaragdag ng buhangin

4. Mataas na dulo ng friendly na casting machine, na may isang integrated na disenyo ng usok at alikabok para sa pangkalahatang panel ng kagamitan

◆ Pangunahing Kagamitan Mga Teknikal na Parameter [YL1080H-40A Cold Core] "Core sampling sa labas ng Skid Steer.

◆ Pamamaraan sa Paggawa ng Kagamitan [YL1080H-40A Cold Core. "Core sampling sa labas ng skid steer.

Mas mababang pagpasok ng amag → amag na pagsasara [pababang presyon] → Pagsasama ng Module Entry [Core-Pulling Module] → Sand Injection Head Entry → Sand Injection Head Downward Pressure → Sand Injection → Sand Injection Head Exhaust → Sand Injection Head Rise → Sand Injection Head Retract (Reset)/Air Injection Head Entry → Sand Injection Head Loading/Mold

Pag-scrape ng buhangin (paglilinis ng buhangin) → pababang presyon ng ulo ng pag-iniksyon ng hangin → air injection → solidification ng buhangin core → pag-urong ng pinagsamang module (pag-alis ng core at pag-reset) → tuktok na amag (buhangin na natitira sa amag/hulma ng hulma ng ulo ng → mas mababang hulma ng sliding (pag-reset)/pag-iugin ng buhangin na pumapasok sa ulo ng pag-iilaw ng buhangin. Demolding) → Pag -alis ng Core sa labas ng makina → ⒆ Ligtas na oras ng pag -alis ng core → ⒇ mas mababa ang pag -reset ng hulma sa tuktok na core

◆ Pag-configure ng kagamitan [YL1080H-40A Cold Core. "Core sampling sa labas ng skid steer.

1. Electrical Control System: High-End Operation Electrical Control System mula sa Siemens of Germany (Touch Screen at Program Split Type)

SIEMENS Series High-End Switch Buttons [Start Button, Rotary Gear Switch]

2. Hydraulic System: Huichuan Servo Precision Stepless Speed ​​Change Hydraulic System, Taiwan Brand Hydraulic Components

3. Pneumatic System: Taiwan Airtac Precision Pneumatic System [Cylinders. Electromagnetic valve. Processor ng mapagkukunan ng hangin

4. Sistema ng Atomization: Purong na -import na Japanese SMC Precision Treatment System. SMC Core Pneumatic Components

5. Mababang-boltahe na mga de-koryenteng kasangkapan: Snyder low-boltahe na mga de-koryenteng kasangkapan. Omron Proximity Switch. Taiwan mingwei power switch

5. KONTROL NG KALIGTASAN: Ang mga gumagalaw na bahagi ng pagbubukas at pagsasara ng amag ay nilagyan ng mga kurtina ng ilaw sa kaligtasan ng ilaw

6. Lubrication System: Ang pangunahing gumagalaw na bahagi ng pagbubukas at pagsasara ng amag ay nilagyan ng isang awtomatikong sistema ng pagpapadulas ng langis

7. Pressure Display: Ang Pressure Pressure ng Kagamitan at ang Sand Shooting Pressure ay ipinapakita nang nakapag -iisa

8. Kagamitan ng Kagamitan: Powder Coating at Baking Varnish. Paggamot sa ibabaw ng pintura

◇ Iba pang mga detalyadong pagsasaayos:

[1] PLC Touch Screen: Siemens, Germany

[2] Processor ng Program Center: Siemens, Germany

[3] Push-button switch: Siemens, Germany

[4] AC contactor: Schneider

[5] Relay: Schneider

[6] Proximity switch omron

[7] Paglipat ng Power Supply: Mingwei, Taiwan

◆ Pangunahing tampok at pakinabang ng kagamitan [YL1080H-40A Cold Core. "Core sampling sa labas ng skid steer.

◇ katumpakan at katatagan: Ang pangkalahatang istraktura ng YL1080H-40A Cold Core Core Shooting Machine ay nagpatibay ng isang mataas na pamantayang mekanikal na istruktura ng disenyo ng prinsipyo ng katumpakan at katatagan, na may mahusay at mahigpit na mga proseso ng pagmamanupaktura. Gumagamit ito ng mga kagamitan sa pagproseso ng katumpakan ng mataas na katumpakan, at ang istraktura ng mga gumagalaw na bahagi ay lubos na tumpak. Ang buong istraktura ng makina ay matatag at matibay sa loob ng mahabang panahon.

◇ Mahusay na Sandblasting: Ang YL1080H-40A Cold Core Sandblasting Machine ay nagtatampok ng isang mahusay na vertical na pamamaraan ng sandblasting, na umaasa sa pagbaril na may hawak na presyon ng kagamitan

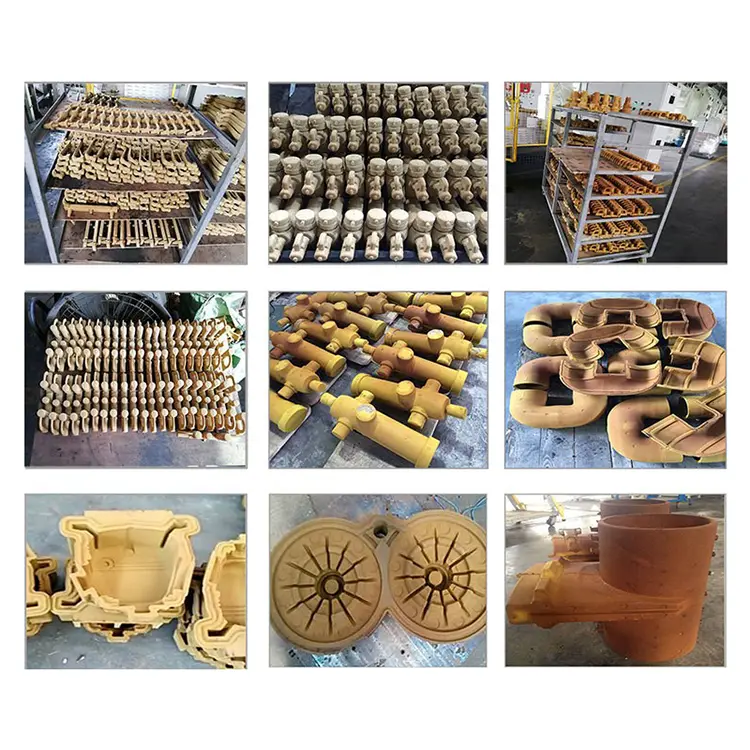

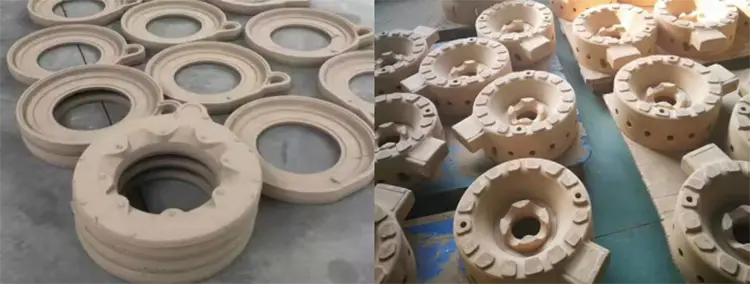

Ang prinsipyo ng buhangin at ang natural na gravitational na epekto ng dagta ng buhangin; Ang amag ay nilagyan ng isang mabilis at makinis na paraan ng tambutso sa tatlong panig nang sabay -sabay. Ang proseso ng paggawa ng core ay maaaring punan ang lukab ng amag sa pinakamaikling oras. Ang core ng buhangin ay masikip, puno at makinis, at mataas ang ani ng paggawa ng core.

◇ Matalino at mahusay: Ang YL1080H-40A Cold Core Core Shooting Machine ay nagtatampok ng isang mataas na antas ng automation. Nilagyan ito ng tumpak na mga gabay na linear para sa pag -alis ng mga cores mula sa mas mababang amag, na ginagawang madali at lubos na awtomatiko ang pag -alis. Pinapayagan nito ang isang tao na mapatakbo ang maraming mga makina, tinitiyak ang katatagan, kinis, kahusayan at kaligtasan.

Mataas na rate ng ani: Ang YL1080H-40A Cold Core Core Shooting Machine ay nagtatampok ng isang mahusay na vertical na pamamaraan ng pagbaril ng buhangin, high-end na katumpakan na mekanikal na istraktura, mataas na pagganap ng sealing, malakas na lakas ng pagbaril ng buhangin, masikip at makinis na mga cores ng buhangin, tumpak na mga sukat, at mataas na kalidad na mga buhangin na buhangin na may mataas na rate ng ani. Maaari itong epektibong makontrol ang machining allowance ng mga castings.

◇ Mataas na Proteksyon sa Kapaligiran: Ang YL1080H-40A Cold Core Core Injection Molding Machine ay nagpatibay ng mataas na pamantayan sa proteksyon sa kapaligiran para sa mga casting machine. Sa panahon ng proseso ng disenyo ng kagamitan, ang mataas na mga kinakailangan sa proteksyon sa kapaligiran para sa usok at alikabok sa panahon ng proseso ng paggawa ay komprehensibo at maingat na isinasaalang -alang. Ang usok at alikabok ay pantay na isinama para sa paggamot, at ang dinisenyo na mataas na proteksyon sa kapaligiran ng paghahagis ay epektibong napabuti ang kapaligiran ng casting workshop.

◇ Malinaw at matibay: Ang proseso ng disenyo ng YL1080H-40A Cold Core Core Shooting machine ay ganap na isinasaalang-alang ang buhay ng serbisyo ng kagamitan. Ang iba't ibang mga sangkap ay gawa na may mataas na pamantayan at makatuwirang mga materyales batay sa iba't ibang mga kinakailangan sa paggamit. Ang mga kinakailangan sa paggamot ng init at mga detalye ng hitsura ay mahusay na hawakan, tinitiyak na ang kagamitan ay maaaring mapanatili ang katumpakan nito sa loob ng mahabang panahon, manatiling matatag at makinis, at may mga magagandang detalye.

◇ Naaangkop na Mga Materyales: Shot Dry Sand [Dry Phenolic Resin Sand]

◆ Ang operasyon at paggamit ng kagamitan:

(1) Suriin kung ang air intake pipe at power supply (three-phase 380V, 50Hz) ay maayos na konektado.

(2) Alisin ang alikabok sa kagamitan pagkatapos ng pag -install. Mga tool at iba pang mga sundries.

⑶ Kung ang kagamitan ay nasa paunang posisyon kapag binuksan ang amag upang matiyak ang kaligtasan ng mga operator.

⑷ I -install ang amag (core box) sa makina; Sa ilalim ng anumang mga pangyayari, bago buksan ang balbula ng hangin (pagbibigay ng hangin sa kagamitan), ang baras ng pag -install ay dapat itulak sa puwang sa pagitan ng worktable ng makina at ulo ng pag -iniksyon ng buhangin upang maiwasan ang pinsala at matiyak ang kaligtasan ng mga tauhan.

⑸ Isara ang pangunahing switch ng kuryente at lahat ng mga switch ng control circuit, at suriin ang mga ilaw sa ilaw ng ilaw. Suriin kung ang ilaw ng signal ng kuryente sa control panel ay normal.

(6) Buksan ang pangunahing balbula ng paggamit at suriin kung ang presyon ng hangin sa air pipe ay nasa loob ng normal na saklaw ng 6 hanggang 7kpa.

Lumipat ang mode ng operasyon ng makina sa mode ng manu -manong at manu -manong i -debug kung ang bawat gumagalaw na bahagi ng makina ay nagpapatakbo nang maayos at normal.

Kung ang mga aksyon sa pagbubukas at pagsasara ng amag ay makinis o hindi, magtakda ng isang makatwirang pagbubukas ng amag at oras ng pagsasara ayon sa mga katangian ng amag

② Suriin kung ang mga aksyon na advance at retreat ng pinagsamang module ay makinis. Magtakda ng makatuwirang pagsulong at pag -urong ng oras batay sa paglalakbay ng module

③ Kung ang mga aksyon ng advance at retret ng ulo ng pagbaril

④ Kung ang operasyon ng sandblasting ay normal o hindi, magtakda ng isang makatwirang oras ng sandblasting ayon sa mga katangian ng amag para sa gawaing sandblasting

⑤ Kung ang tambutso ng ulo ng iniksyon ng buhangin ay gumagana nang maayos ay karaniwang nakatakda sa 8 hanggang 10 segundo para sa oras ng tambutso ng buhangin

⑥ Kung ang mga aksyon na advance at retreat ng mas mababang amag ay makinis o hindi, magtakda ng isang makatwirang pagsulong at oras ng pag -urong ayon sa stroke ng mas mababang amag

⑦ Suriin kung ang pagkilos ng ejector ay normal at ang core ay gumagana nang maayos. Magtakda ng isang makatwirang oras ng core ejector ayon sa mga katangian ng amag

⑧ Lumipat ang mode ng operasyon sa solong operasyon, at ang makina ay awtomatikong mag -ikot at tatakbo nang maraming beses nang walang pag -load. Suriin kung ang lahat ng mga aksyon ng makina ay naayos, maayos, matatag at makinis.

◆ Pag -iingat sa panahon ng proseso ng operasyon:

Bago ang takbo ng pagsubok, kinakailangan na alisin ang alikabok sa makina at limasin ang anumang mga tool o iba pang mga labi na naiwan dito upang maiwasan ang mga pagkakamali sa panahon ng operasyon.

Bago simulan ang operasyon, kinakailangan na maingat na suriin ang kondisyon ng mga bolts sa lahat ng bahagi ng makina at matiyak na masikip sila.

⑶ Bago simulan ang operasyon, suriin kung ang lahat ng mga gumagalaw na bahagi ay nasa paunang normal na posisyon.

⑷ Sa kaso ng pagkabigo ng makina, dapat itong itigil kaagad, pinindot ang pindutan ng paghinto, pinutol ang suplay ng lakas at gas, at isinasagawa ang pagpapanatili. ⑸ kinakailangan na madalas suriin kung ang mga electrical circuit joints ay maluwag at kung nasira ang mga sangkap ng makina.

.

Ang isa ay dapat sumailalim sa pagsasanay at maging pamilyar sa istraktura ng makina, prinsipyo ng pagtatrabaho at mga patakaran sa operasyon bago pinahihintulutan na patakbuhin ito. Walang ibang pinahihintulutan na patakbuhin ang makina sa kagustuhan.

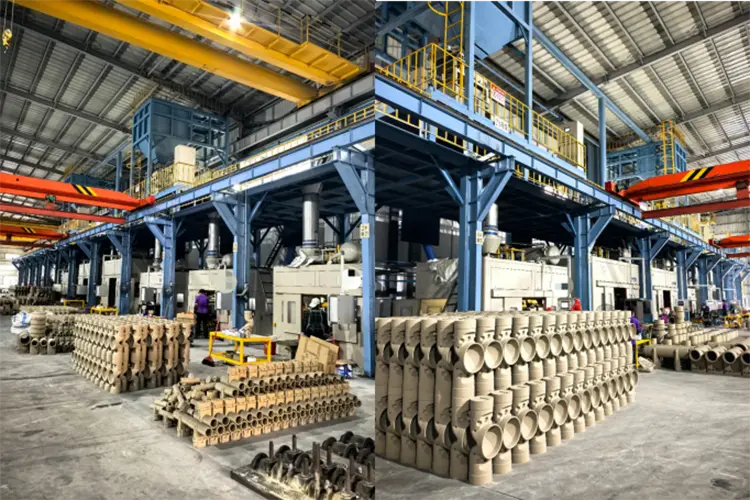

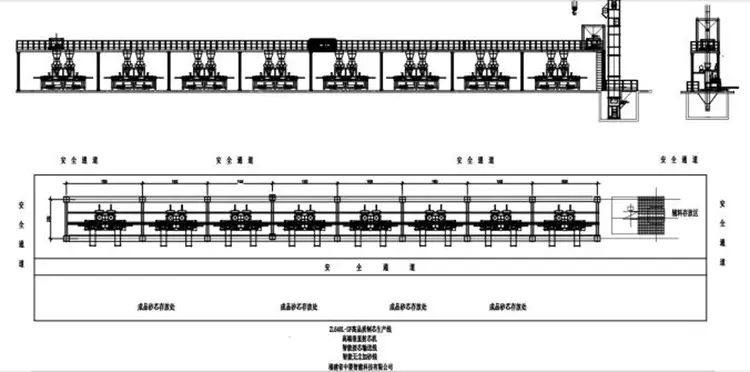

◆ Mataas na kalidad na ganap na awtomatikong vertical core shooting machine production line:

Mga Tampok ng Kaso:

① Mataas na kalidad, high-intelligence at high-environment protection casting machine. Ang buong panel ay nagsasama ng mga pag -andar sa pagtanggal ng paninigarilyo at alikabok.

② Matalinong tuluy -tuloy na koneksyon sa pangunahing para sa mga sinturon ng conveyor. Ang kagamitan ay may mataas na antas ng automation. I -save ang paggawa

③ Elevator + Precision Track Intelligent sensing buhangin karagdagan. Ang workshop ay mahusay, maginhawa at malinis

④ Ang pangkalahatang sistema ng proteksyon sa kapaligiran ng core-making workshop. Mataas na kahusayan sa paninigarilyo at pag-alis ng alikabok. Mga Pamantayan sa Proteksyon sa Kapaligiran sa Workshop

⑤ Pag-iimbak at output ng Data ng Pag-core ng Lugar. Napagtanto ang digitalization ng paggawa ng chip. Pamamahala na batay sa impormasyon.
