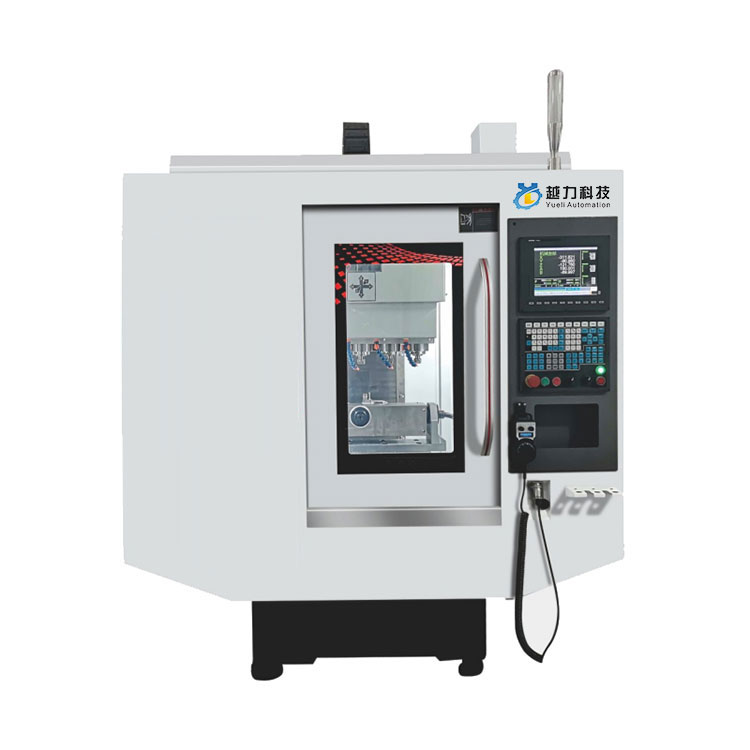

Five-Axis Engraving At Milling Machine
  • Five-Axis Engraving At Milling MachineFive-Axis Engraving At Milling Machine

Five-Axis Engraving At Milling Machine

Mataas na kalidad na Five-Axis Engraving And Milling Machine na gawa sa China. Ang YueLi ay tagagawa at supplier ng Five-Axis Engraving And Milling Machine sa China.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Five-axis engraving at milling machine

Hot sale na kalidad Five-Axis Engraving And Milling Machine na gawa sa China. Ang YueLi ay tagagawa at supplier ng Five-Axis Engraving And Milling Machine sa China.

Functional na Pangkalahatang-ideya:


1. Dalubhasa sa pagproseso ng maliliit na butas na bahagi at produkto. Ito ay angkop para sa pagproseso ng mga bahagi ng mobile phone, kagamitan sa komunikasyon, aerospace, mga sasakyan at motorsiklo, instrumentasyon, magaan na industriya at tela, mga elektronikong kasangkapan at industriya ng pagmamanupaktura ng makinarya, pati na rin ang pagproseso ng mga electrodes ng tanso at aluminyo.

2. Ang istraktura ay gawa sa mataas na lakas na cast iron at sumailalim sa stress-relief annealing at natural na paggamot sa pagtanda. Ang katumpakan ng kama ay pangmatagalan at matatag, at hindi ito mababago sa mahabang panahon;

3. Gumamit ng high-precision electric spindle upang makamit ang mataas na bilis ng pagproseso ng mga workpiece; gumamit ng oil temperature cooling machine system upang mabawasan ang problema sa pagtaas ng temperatura na dulot ng mataas na bilis ng pag-ikot ng spindle, epektibong mapabuti ang thermal extension ng spindle, at mapabuti ang katumpakan ng pagproseso.

4. Ang base ng katawan ng makina ay gumagamit ng disenyo ng istrukturang ikiling sa likuran upang mapadali ang paglilinis ng basura sa loob ng tool ng makina.

5. Ang istrukturang disenyo ng mataas na haligi ay nagdaragdag ng distansya mula sa spindle nose hanggang sa workbench, na mas angkop para sa pag-install at paglalapat ng mga bahagi ng ikaapat na axis at ginagawang mas malawak ang lugar ng pagproseso;

6. Gumagamit ito ng awtomatikong oil injector para sa orbital na pagpapadulas at kinokontrol ang dami ng iniksyon ng langis nang paulit-ulit at dami, na maaaring mag-lubricate ng mga gumagalaw na bahagi sa mahabang panahon.


Mga mekanikal na parameter:


Mga parameter ng mekanikal

Yunit

MK-640D

Paglalakbay sa workbench (X/Y/Z)

mm

600x380x350

Lugar ng workbench

mm

550x400

T-slot

mm

4-14x80

kapasidad ng timbang

kg

300

Distance from spindle center to column

mm

380

Distansya mula sa spindle nose hanggang worktable

mm

80-430

Tatlong axis na kapangyarihan ng motor

KW

1.7x1.7x3.1

X.Y.Z mabilis na feed

m/min

25/25/25

controller


Mga pagpipilian sa customer

Mga pagtutukoy ng dulo ng spindle


φ100

Bilis ng spindle

rpm

24000

Spindle motor power

HP(KW)

3.2/2.2

katumpakan ng pagpoposisyon

mm

±0.003/300

Pag-uulit

mm

±0.002/300

Mga pagtutukoy ng presyon ng hangin

kg/cm2

6-7bar

pisikal na dimensyon

mm

1900x2200x2000

Mekanikal na timbang (tinatayang)

KG

2700


Pagproseso ng pagpapakita ng produkto:



Produksyon ng craft:


1. Ang cast iron ay pinainit muli sa mataas na temperatura at nasa edad na higit sa anim na buwan

2. Mahigpit na proseso ng pagpupulong (rail assembly, lead screw assembly, bearing assembly, atbp.)



3. Napakahusay na teknolohiya sa pag-scrape (pag-scrape ng upuan ng motor, pag-scrape ng mukha sa dulo ng spindle, pag-scrap sa ibabaw ng mounting ng column)



4.Scientific production, traceability ng buong proseso ng quality control system



Pagtitiyak ng kalidad


1、Kapag na-detect ang pitch error, ang straightness ng linear guide sa xx at yy na direksyon ay maaaring makita ng sabay upang matiyak ang katumpakan ng machining at assembly ng mga bahagi ng makina. Sinusukat ang pormal na katumpakan ng pagpoposisyon at ang paulit-ulit na katumpakan ng pagpoposisyon ng tool ng makina

2, Ang verticality ng main shaft at ang gumaganang plane accuracy ng buong makina ay dapat garantisado sa loob ng 0.01mm

3、Ang verticality sa pagitan ng Z-axis guide rail at pagtatrabaho ay kinakailangang matiyak sa loob ng 0.01mm.

4、Nakikita ng makina ang verticality ng xy axis guide rail, at ang katumpakan ay kailangang nasa loob ng 0.005mm.



Patlang ng aplikasyon


Angkop para sa maliit at katamtamang laki ng klase ng kahon, klase ng plato, klase ng plato, klase ng balbula, klase ng shell, amag at iba pang kumplikadong bahagi ng iba't ibang maliliit at katamtamang laki ng pagpoproseso ng batch, malawakang ginagamit sa mga bahagi ng precision, precision mold, mga produkto ng 5G , hardware, mga piyesa ng sasakyan, industriya ng kagamitang medikal.



Ang Yueli Technology ay isang teknolohiyang enterprise na nagsasama ng R&D, benta at produksyon,Pagkalipas ng mga taon ng pagsusumikap at pag-unlad, kasama sa mga produkto ang 5G terminal processing centers, drilling at tapping machine, five-head engraving at milling machine, five-linkage 3D profiling polishing machine, limang-axis na alahas na inlaid na ukit na bato at milling machine, peeling machine, gantri processing center, high-speed Engraving at milling, forming machine, low-pressure casting machine, gravity die-casting machine, electric furnace, (awtomatikong) core shooter, buhangin mixer, (CNC) drilling at tapping machine, machining center, engraving machine, automatic polishing machine, peeling machine, grinding machine, atbp. serye ng mga produkto.
