Flat bed tool setting machine

Serial number

Pangalan

Mga parameter

Iba pang mga paliwanag

1

Control system

Huaxing System

2

Pangunahing baras

Ang bilis ng pag-ikot ay 0-300 bawat minuto, at ang diameter ng pangunahing baras sa pamamagitan ng pipe ng koneksyon ng butas ay φ48

3

Lead screw

X-axis pitch: 6mm

Ang maximum na stroke ng x-axis ay 600mm ang lapad

Z-axis pitch: 8mm

Ang maximum na stroke ng z-axis ay 350mm

Simulan ang lead screw

4

Motor ng spindle

4kw servo spindle

5

Servo Motors at driver

Isang hanay ng x-axis servo motor at isang hanay ng z-axis servo motor

Ang pinakamataas na bilis ng posisyon ng x-axis at z-axis ay 18- 24m/min

Huaxing System

Ang pamantayang maximum na paggalaw ng pabrika ay nasa direksyon ng z: 14m/min

X Direksyon: 12m/min

6

Paraan ng Clamping

Rotary cylinder

Spring Chuck (pasadyang ginawa)

7

Gabay sa tren

Taiwan Shenghe

Roller

8

Pag -ikot ng kama

Φ360mm

9

Haba ng Workbench

400mm

10

Rotary diameter ng workbench

Φ80

11

Ulitin ang pagpoposisyon

0.005mm

12

Form ng Knife Rest

Row Knife

13

Pagtutukoy ng Tool ng Machine (mm)

1650 ang haba *1200 sa lapad *1600 sa taas

14

Timbang ng Tool ng Machine (kg)

1000kg

15

Istraktura ng kama

Cast bed frame

16

Protective sheet metal

Buong proteksyon

17

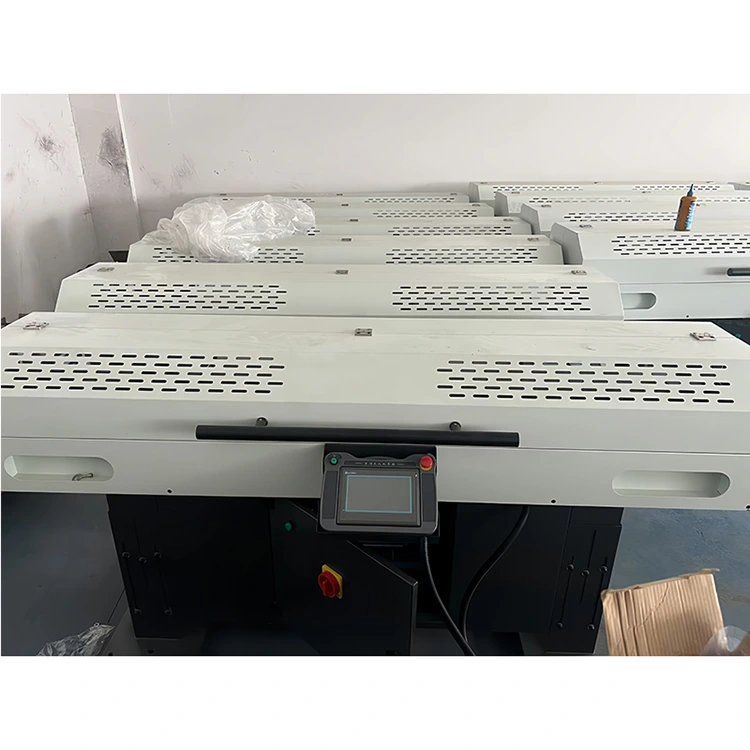

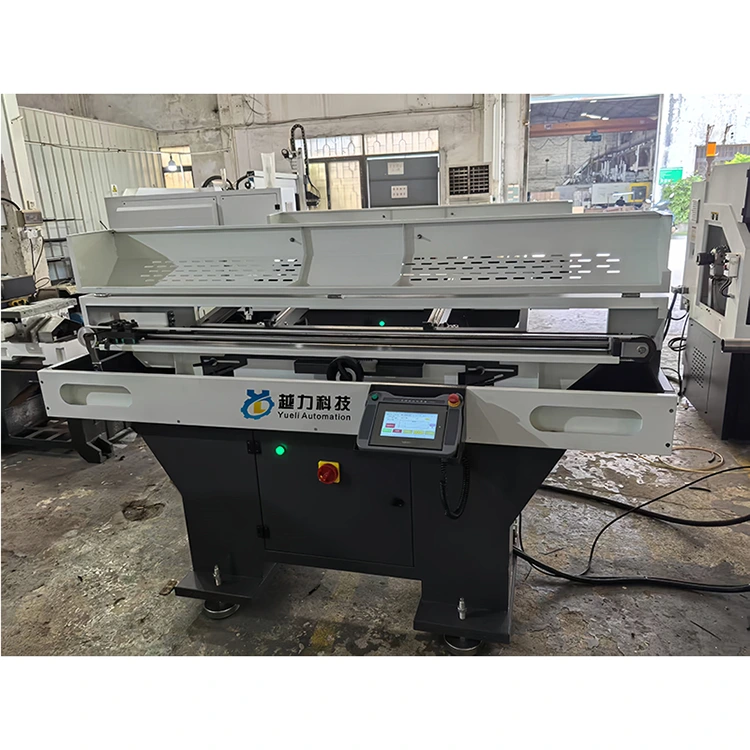

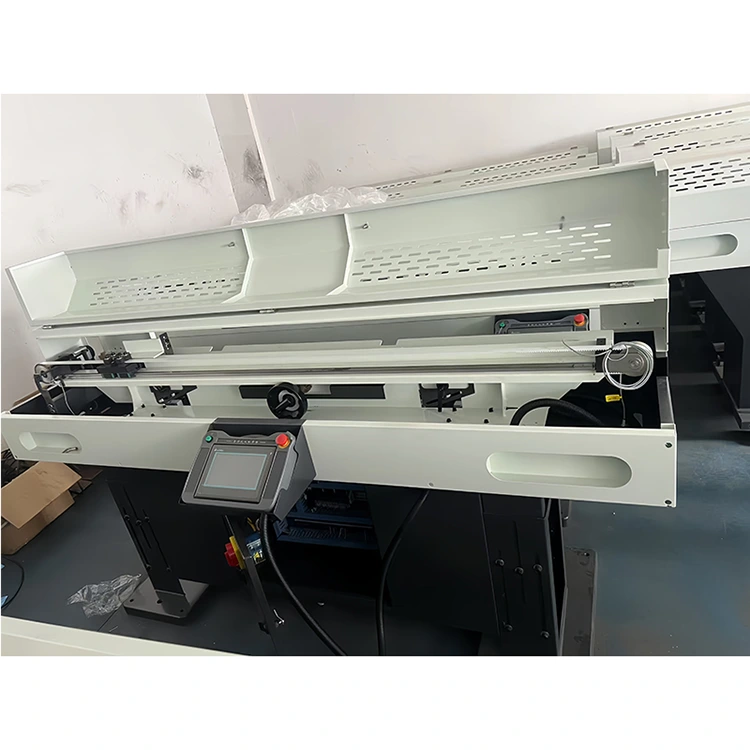

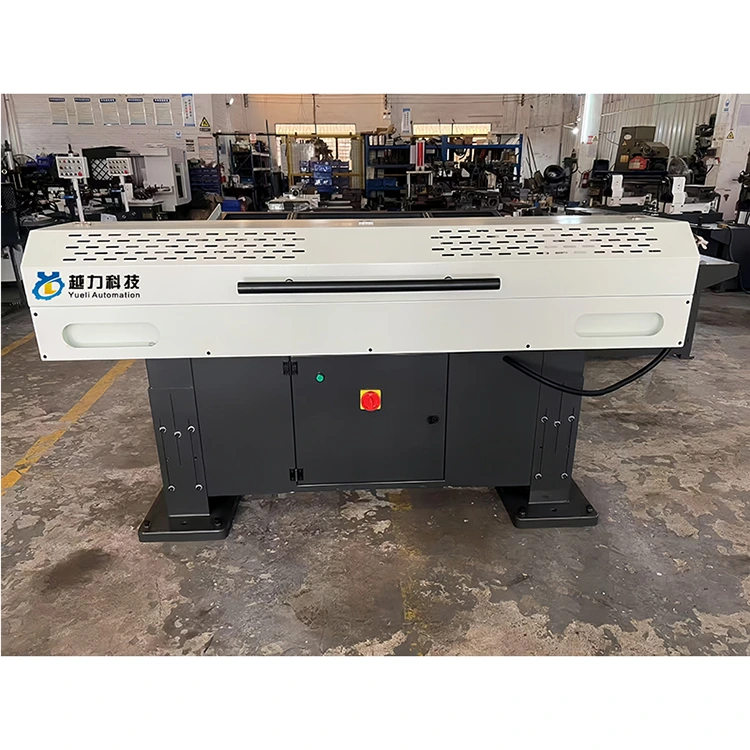

Machine ng pagpapakain

Ang haba ng materyal ay 1500mm at ang panlabas na diameter ay φ15-φ40mm

Ang mga panlabas na sukat ay 2100*600*1300mm

Proseso ng mga materyales tulad ng φ20/ φ24/ hexagonal diagonal 27/ hexagonal diagonal 35, atbp

18

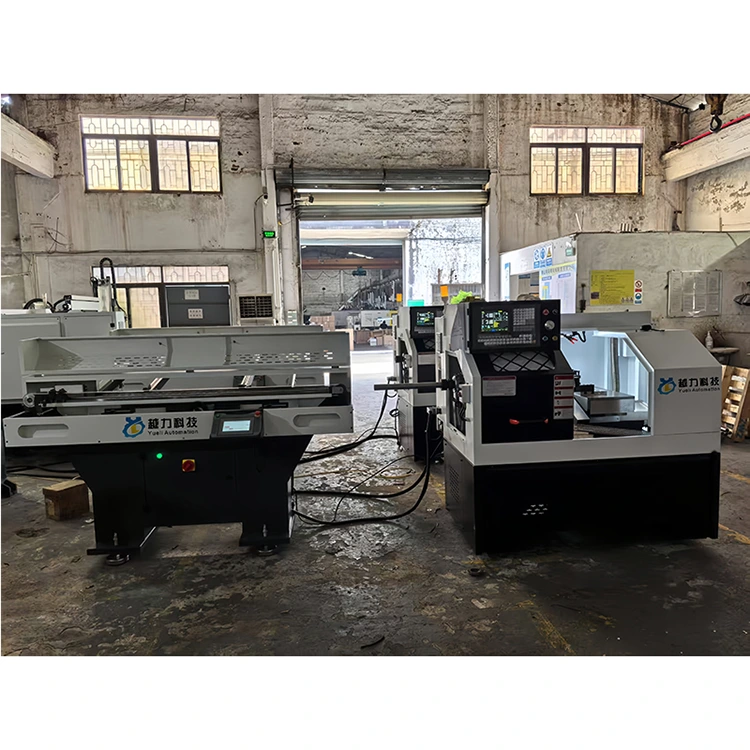

Pinagsamang mga sukat ng mga tool sa makina

3800*1200mm

Serial number

Pangalan

Dami

Iba pang mga paliwanag

1

Mga tool

Dalawang set

2

Manwal ng Pagtuturo ng System

Dalawang libro

Pangalan ng Produkto

I -type ang numero

Dami

Presyo ng yunit: (yuan) bawat yunit

Halaga (Yuan)

Mga Paalala

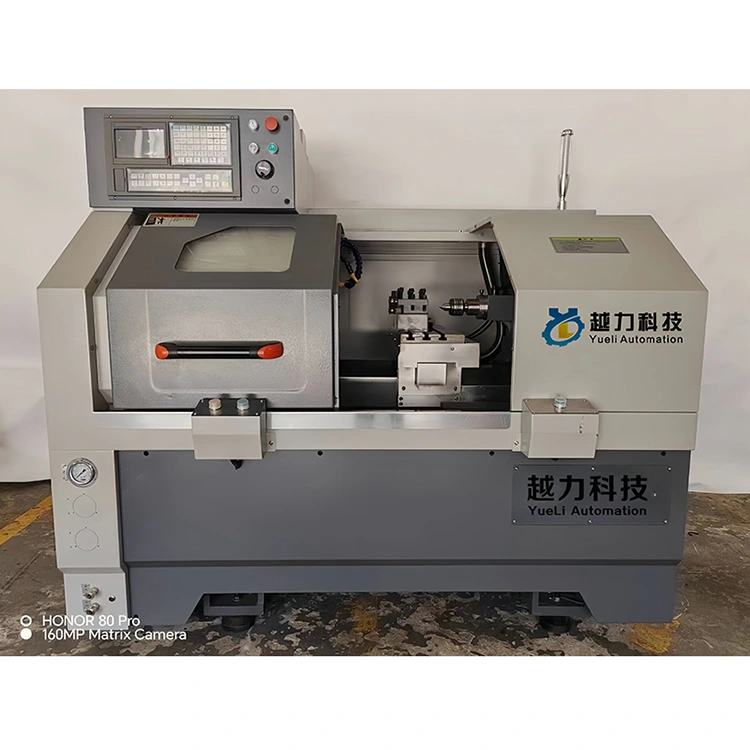

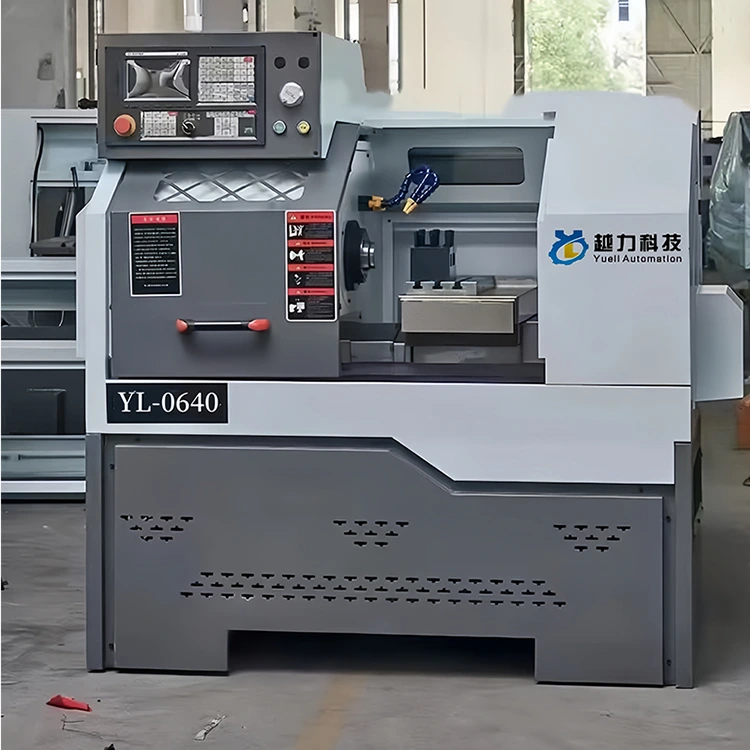

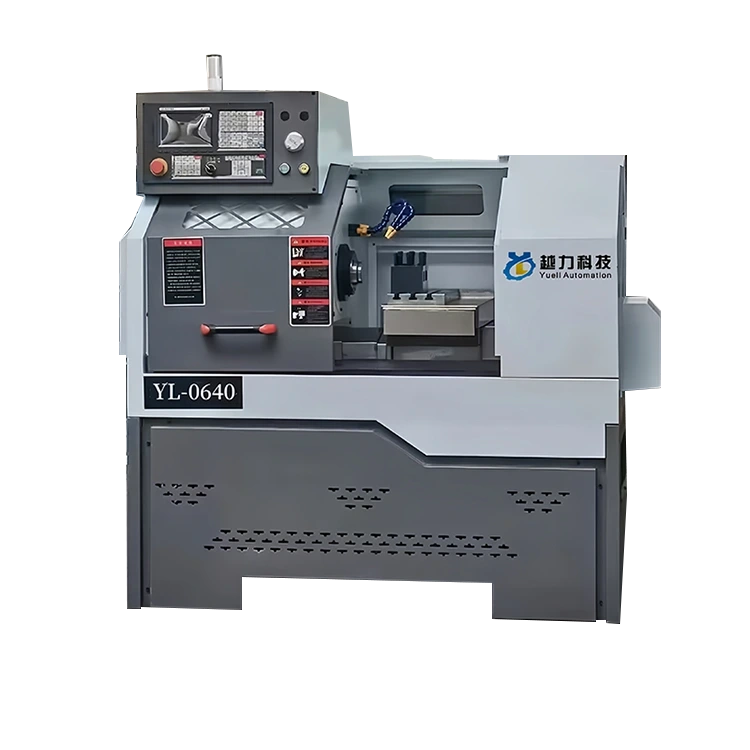

Cnc lathe

CK-0640

1

43000.00

48000.00

Kabilang ang mga buwis

Machine ng pagpapakain

1

18000.00

21000.00

Kabuuang presyo at buwis (sa mga titik ng kapital): ￥: 69000.00 元
