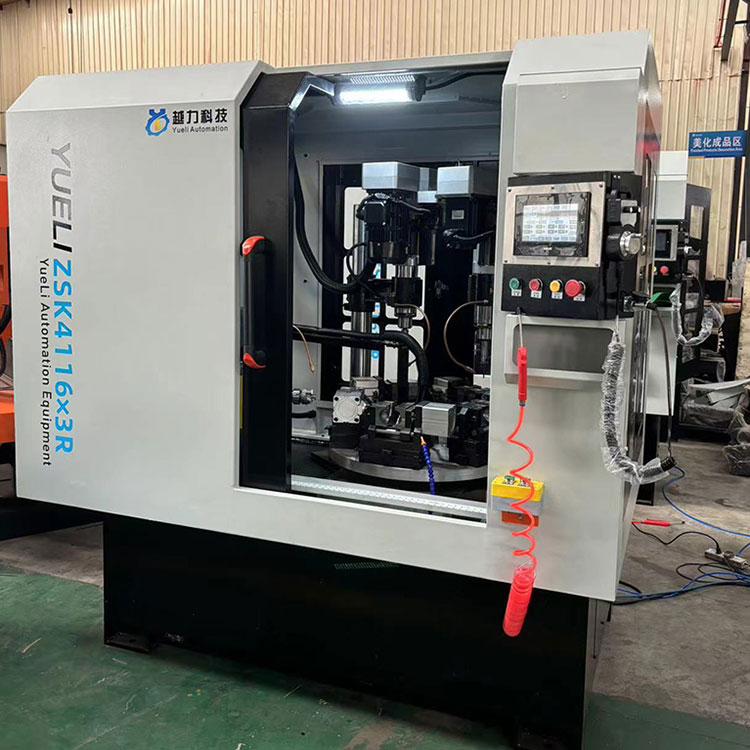

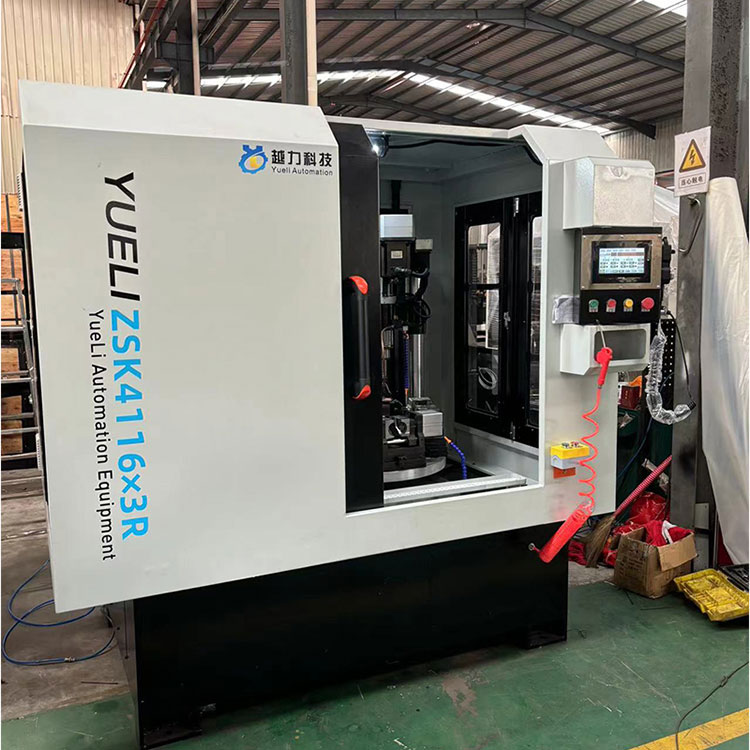

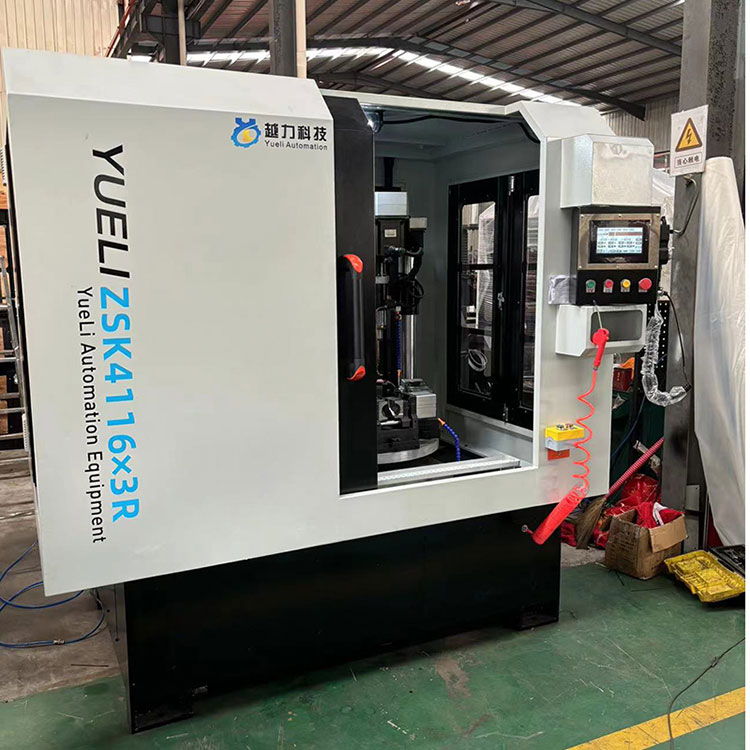

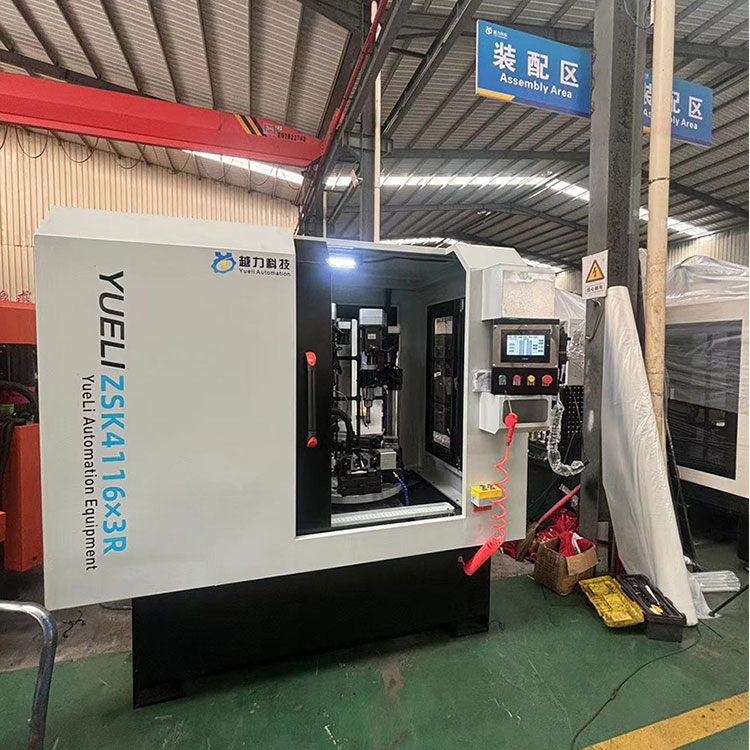

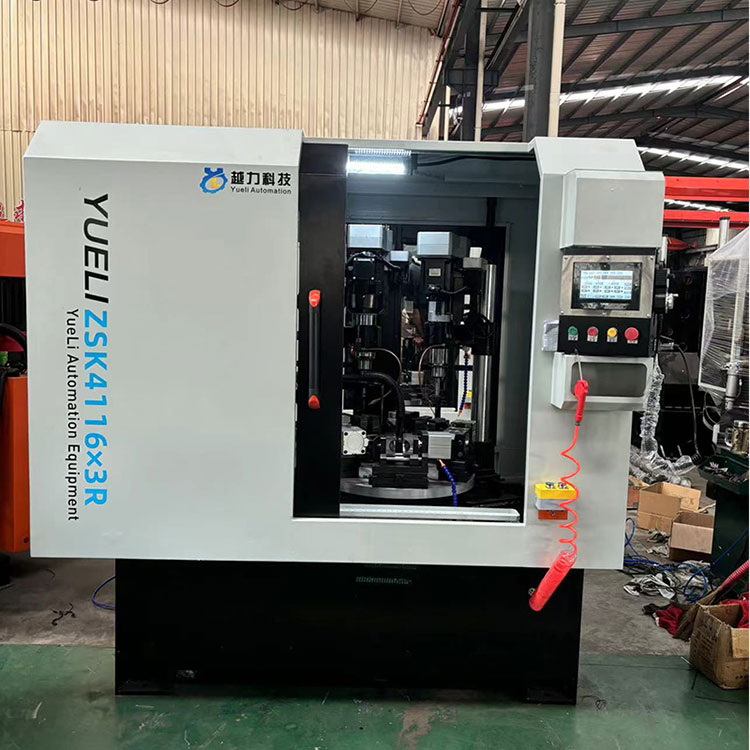

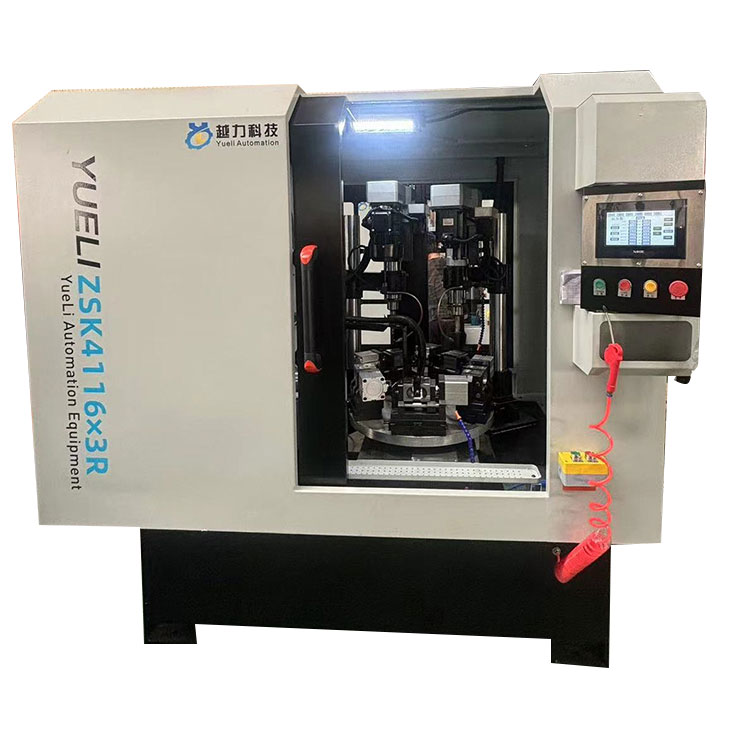

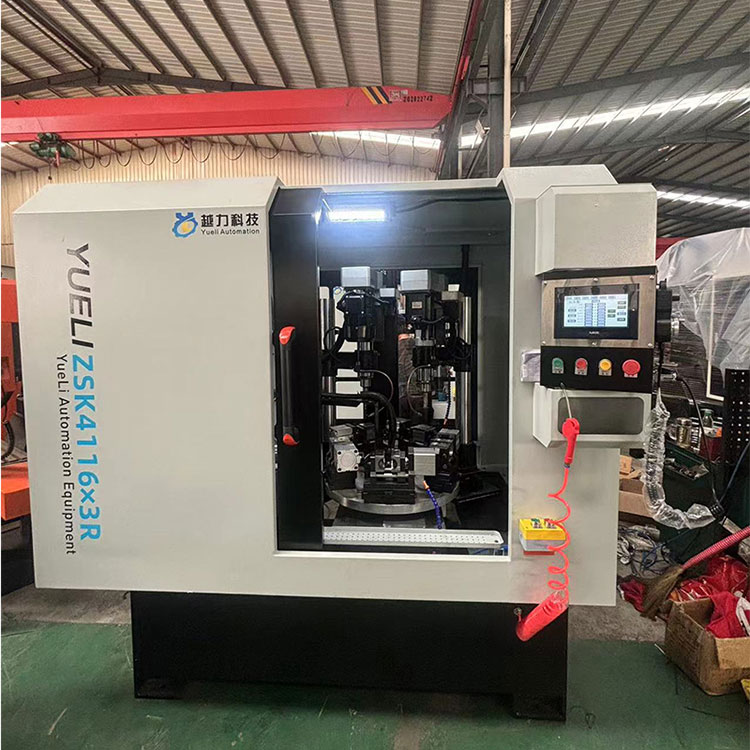

Rotary three-axis limang istasyon ng pagbabarena composite machine

Malugod kang tinatanggap na dumating sa aming pabrika upang bumili ng pinakabagong pagbebenta, mababang presyo, at de-kalidad na rotary na three-axis limang istasyon ng pagbabarena ng composite machine, inaasahan ni Yueli na makipagtulungan sa iyo.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang mga prodyuser ng Yueli sa China ay nag-aalok ng mga de-kalidad na produkto, malugod kang bumili ng diretso na de-kalidad na rotary na three-axis limang istasyon ng pagbabarena ng composite machine sa isang mahusay na presyo. Ang Yueli Automation Equipment's ZSK4116 × 3 Rotary three-axis five-station drilling at tapping machine ay angkop para sa paggawa at pagproseso ng malaki at katamtamang laki ng mga produktong pinto ng batch. Ang tool ng makina ay may isang makinis at mapagbigay na hitsura, simple at madaling maunawaan na operasyon, maginhawang pagsasaayos, at nagpatibay ng control ng CNC, na may mas mataas na antas ng automation, mahusay na pagiging maaasahan, at nabawasan ang intensity ng paggawa para sa mga operator. Maaari nitong mapagtanto ang operasyon at pamamahala ng maraming mga makina ng isang tao, at isang mainam at mahusay na kagamitan sa pagproseso ng anti-fouling.

Pangunahing Pag -configure ：

Serial number	Pangalan ng Produkto	Model/Pagtukoy	Dami	Tatak
1	base	Mga sangkap ng welding	1	Ginawa ng sarili
2	Pangunahing mga bearings ng shaft	JT6-YL92	6	Harbin
3	Ang pagbabarena at pag -atake sa ulo ng kuryente		1	Numerical control
4	Ulo ng pagbabarena	JT6-YL92	2	Numerical control
5	Awtomatikong segmentation disk	5 mga workstation	1	Yuntong
6	Kabit ng workpiece	Pneumatic	5
7	Servo Motor	2.3kw	1	Xinjie
8		750W	2	Xinjie
9		1.2kw	1	Maging bukas sa nabigasyon
10	makinarya ng kuryente	3kw	1	Jinling
11		1.5kw	1	Nuofan
12		750W	1	Sheng Xiang
13	touch screen	TG765S-XT	1	Xinjie
14	Contactor	LC1N1801	1	Schneider
15	Kontrol ng PLC	XTM-60T	1	Xinjie
16	Paglilipat ng mode ng power supply	PMT-24V150W2BA	1	Delta
17	Frequency converter	3PH-380V	1	Madaling magmaneho
18	Solenoid Valve	4v210-08	6	YADEK
19	Shield	Ganap na nakapaloob	1

Pangunahing mga teknikal na parameter

Serial number	kategorya	Mga pagtutukoy ng data	Mga Paalala
1	Bilang ng mga workstation	5 tao
2	kakayahan sa pagtatrabaho	Ang maximum na pagbabarena at pag -tap ng diameter ng power head ay 13	Mga Bahagi ng Bakal
3	Segmentation turntable katumpakan	Ang katumpakan ng output ng splitter ay ≤ ± 0.03	Sanggunian ng Pag -configure RV75 0.75kW Motor
4	Uri ng Tool ng Spindle Tool	JT6-ER20	Karaniwang pagsasaayos
5	Mga parameter ng spindle	Pinakamataas na RPM 0-2000/min	Nababagay na bilis
6	Paraan ng pag -install ng hawakan ng kutsilyo	Manu -manong timpla ng tornilyo
7	Paraan ng Clamping Tool	ER20 (8 hanggang 14)	Karaniwang pagsasaayos
8	Pahalang na Power Head	Mon's 4#
9	Uri ng Tool ng Spindle Tool	Morse 4 # ER40 (3 hanggang 30)
10	Mga parameter ng spindle	Pinakamataas na RPM 0-1500/min	Nababagay na bilis
11	Katumpakan ng trabaho	Ang kawastuhan ng pagpoposisyon ng butas ng 0.05/paulit -ulit na kawastuhan ng pagpoposisyon ng 0.03
12	Paggawa ng presyon ng mapagkukunan ng gas	5-6 kg/c㎡
13	Diameter ng workbench	680mm
	Kakayahang supply ng kuryente	Kabuuang kapangyarihan 10.5kw
	Laki ng makina	2070x1860x2100	Mga mapagkukunan ng sanggunian
	Timbang ng makina	Mga 1600kg	Mga mapagkukunan ng sanggunian

Ang istraktura at pagganap ng tool ng makina

Ang rotary three-axis five-station drilling at tapping compound machine ay welded na may mga bahagi ng bakal at ginagamot ng artipisyal na pag-iipon. Ito ay may mahusay na katumpakan at katatagan. Ang buong makina ay isang pinagsamang istraktura, nilagyan ng isang sistema ng PLC, at may malakas na kadaliang kumilos.

1 drilling and tapping power head, drilling capacity: 16mm for steel parts, 20mm for aluminum parts, drilling stroke 100 specifications, feed mode: servo feed, one main motor: 3KW, the power head and the part processing hole can be manually adjusted up and down, before adjustment, loosen the two bolts on the upper and lower surfaces of the slide, rotate the handwheel to raise and lower the power head, and tighten the two bolts after the power Ang ulo ay nakaposisyon upang maiwasan ang ulo ng kuryente mula sa pag -slide sa pamamagitan ng kanyang sarili; 2 Mga Ulo ng Pag -drill ng Pag -drill: Kapasidad ng pagbabarena: 13mm para sa mga bahagi ng bakal, 16mm para sa mga bahagi ng aluminyo, pagbabarena ng stroke 80 na mga pagtutukoy, mode ng feed: servo feed, isang pangunahing motor: 2.3kW, pagbabarena at pag -tap ng mga ulo ng kuryente (JT16) ay patayo na naka -install, at ang taas ng sentro ng mga bahagi ay maaaring manu -manong nababagay pataas at pababa. Nilagyan ng isang limang-istasyon na awtomatikong split turntable upang makamit ang pagpoposisyon ng limang istasyon, at ang bawat tool ay maaaring maiakma pasulong, paatras, kaliwa at kanan. Madaling i -load at i -load. Ang bawat spindle ay may independiyenteng kontrol at manu -manong pag -andar ng pagsasaayos. Ang mga spindle bearings ay lahat ng mga bearings ng harbin; Ang pansamantalang awtomatikong pagpapadulas ng system oiler, pagbabarena ng ulo ng ulo at pag -tap ng ulo ng ulo ay mabilis na pasulong, mabagal pasulong, nagtatrabaho pasulong at mabilis na paatras na pag -andar.

Proseso ng Daloy: Simulan ang makina → Manu -manong I -load ang materyal sa posisyon ng paglo -load → i -on ang turntable sa unang istasyon → tatlong proseso ng pagbabarena at pag -tap sa parehong oras → manu -manong pag -alis → Ipasok ang pangalawang siklo.

Rotary Three-axis Five Station Drilling Composite Machine

Pangunahing istraktura ng tool ng makina:

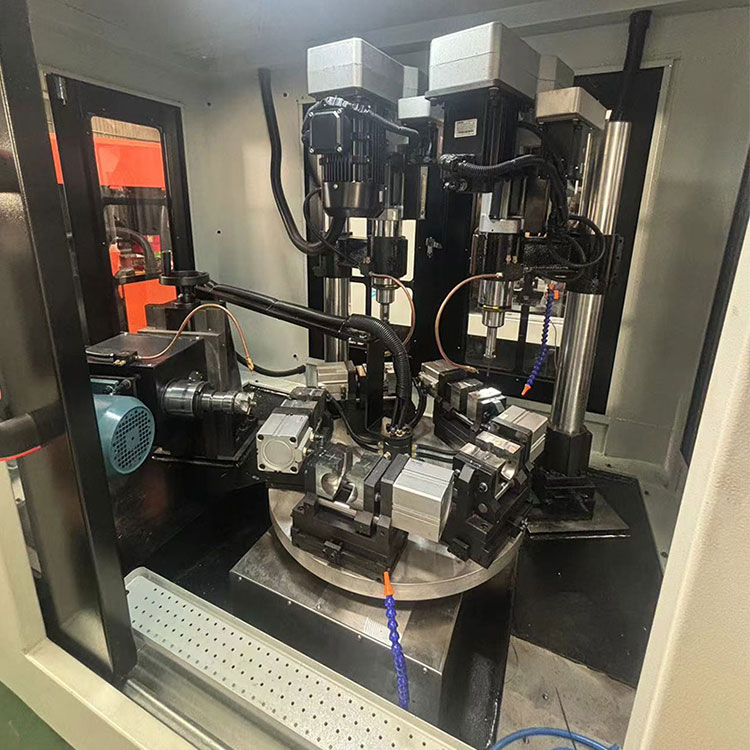

Pamamahagi ng Power Head: Horizontal Power Head para sa pagbabarena at paggiling dulo ng mukha, isang patayong pagbabarena ng spindle unit, dalawang vertical na pag-tap ng mga yunit ng spindle, limang-istasyon na awtomatikong split turntable, isang base; Isang hanay ng circuit system, limang hanay ng mga fixtures, at isang hanay ng ganap na nakapaloob na proteksyon ng metal na sheet.

Rotary Three-axis Five Station Drilling Composite Machine

Elektrikal na Sistema

1. Ang Solenoid Valve ay gumagamit ng Taiwan Airtac para sa mahusay na katatagan, at ang presyon ng hangin ay hindi maaaring mas mababa kaysa sa 0.5MPA

2. Ang contactor ng AC ay gumagamit ng Schneider para sa mahusay na katatagan

3. Ang relay ay gumagamit ng Siemens para sa mahusay na katatagan

Rotary Three-axis Five Station Drilling Composite Machine
