500 Four-axis CAM Turntable

Pinakabagong Hot Sale 500 Four-axis CAM Turntable na gawa sa China. Ang YueLi ay 500 Four-axis CAM Turntable na tagagawa at supplier sa China.

Magpadala ng Inquiry

Paglalarawan ng Produkto

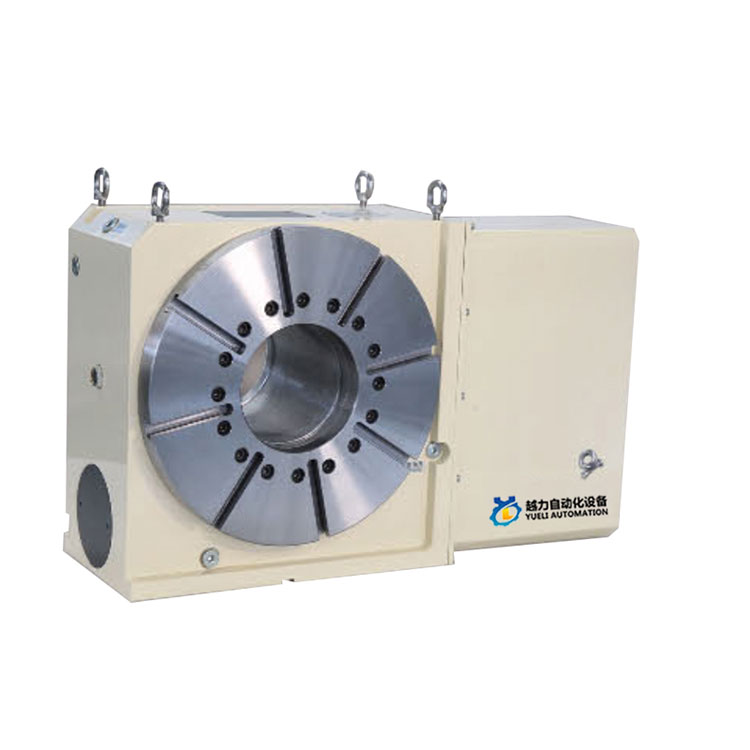

Yueli 500 four-axis CAM turntable

CAM type zero back backlash CNC rotation

Bumili ng Hot Sale 500 Four-axis CAM Turntable na gawa sa China. Ang YueLi ay 500 Four-axis CAM Turntable na tagagawa at supplier sa China.

Ang istraktura ng paghahatid ng cam-roller ay pinagtibay sa loob ng produkto.

CAM shaft needle roller bearing precompression walang gap rolling drive.

Walang sliding friction, patuloy na nagpapanatili ng walang mga katangian ng puwang.

Mataas na katumpakan ng pag-uulit ng pasulong at pabalik na paggalaw.

Mataas na tigas, mataas na kahusayan.

Hindi nagiging sanhi ng mahinang katumpakan dahil sa pagtaas ng temperatura.

Hindi na kailangan para sa regular na pagkakalibrate at pagsasaayos.

Prinsipyo ng pagtatrabaho at mga katangian ng cam-type na CNC turntable

Prinsipyo ng preloading

Kung ikukumpara sa tradisyonal na worm gear type NC turntable, ang grating CAM type NC turntable ay may mas mataas na precision

Mga katangian ng pagpapatakbo ng degree, mataas na bilis, zero back clearance at mabigat na pagkarga. Mag-input ng mga axial cam

Ang needle roller bearing sa output shaft turret ng constant speed driving curved surface ay precompressed rolling contact transmission,

Upang makamit ang zero back backlash at mas mataas na bilis ng operasyon, dahil sa rolling transmission halos zero

Kilusan ng friction, upang mapanatili ng mekanismo ang walang backbacklash transmission, mataas na precision positioning, at hindi na kailangan

Dapat gawin ang regular na pagkakalibrate at pagsasaayos. Lattice CAM type CNC turntable, Han out sa paggamit ng baras

Ang malaking tindig ay nakaayos sa bilog na panlabas na dingding ng baras, at ang dalawang dulo ng CAM input shaft ay nakatakda na may double bearings.

Pinahuhusay din nito ang katatagan at kapasidad ng pagkarga ng turntable, at mas makakayanan ang pagprosesoMataas na bilis at mabigat na puwersa ng pagputol, mapabuti ang katumpakan ng machining, kahusayan at bawasan ang mga gastos.

Paghahambing ng mga katangian ng mekanismo ng CAM type zero back backlash NC turntable

Hindi.	item	Roller CAM Driyer 1M	Uri ng Worm Gear
1	Klase ng pagmaneho	Ccw Anggulo ng Output	- CCWa Outout Ang 360
2	Katayuan ng pagmamaneho	Rolling contact	Slide contact
3	Material:Katigasan ng contacpa	Cam shaft:Tumigas na bakal; HRC60	Worm shaft: Pagpapatigas na bakal; HRC60
3	Material:Katigasan ng contacpa	Cam followers;Bearing steel; HRC60	worm gear; Phosphor bronze; HB90
4	Preload	○OO	X N0
5	Kahusayan ng paghahatid	〇Mas mataas	△Ibaba

Oras ng pagpoposisyon 90° (Halimbawa)

	Aytem N0.	Competltor
	Bitawan ang spindle clamping
	Acceleraion
	Linear rotary na paggalaw	Linearrotarymovement
	Mag-decelerate	Mag-decelerate
	Paglabas ng makina	Paglabas ng makina
	I-clamp ang spindle	I-clamp ang spindle
	Oras ng pag-ikot	Oras ng pag-ikot

Kapasidad ng bilis	Katigasan

tibay	3 Roller Bearing

Yueli500 Reference data

CODE NO		YUNIT	Yueli500
Diametro ng talahanayan		φmm	500
Taas ng gitna		mm	320
butas ng suliran		φmm	200
T lapad ng slot		mm	14
Gabay sa lapad ng key		mm	18
Servo motor		FANUC	b22
Servo motor		MITSUBISH	HF302
Min increment			0.001°
Gear ratic			1:80
Max.bilis ng pag-ikot(3000 rpm)		rpm	25
Output rate metalikang kuwintas		kg/m	350
Hydraulic resource pneumatic/hydraulic		kg/m²	40
Output torque sa preno		kg/m	350
Katumpakan ng pag-index		sec	15
Pag-uulit		sec	4
Kalidad ng produkto		kg	600
Pinahihintulutan worweight	patayo	kg	400
	pahalang	kg	800
	patayong tailstock	kg	800
Allowableload		kgf-m	5000
		F*L kgf-m	400
	F	F*L kgf-m	350
