Gear motor

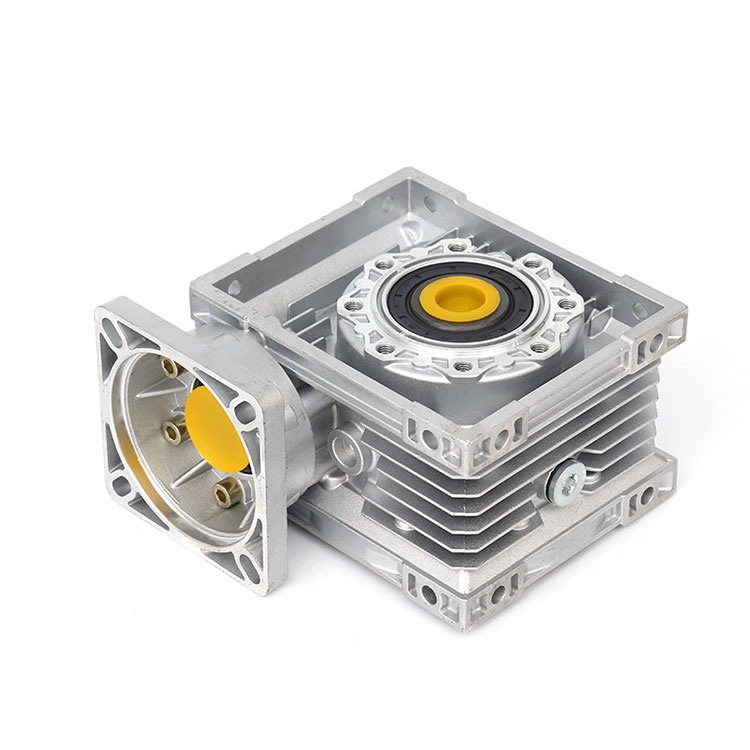

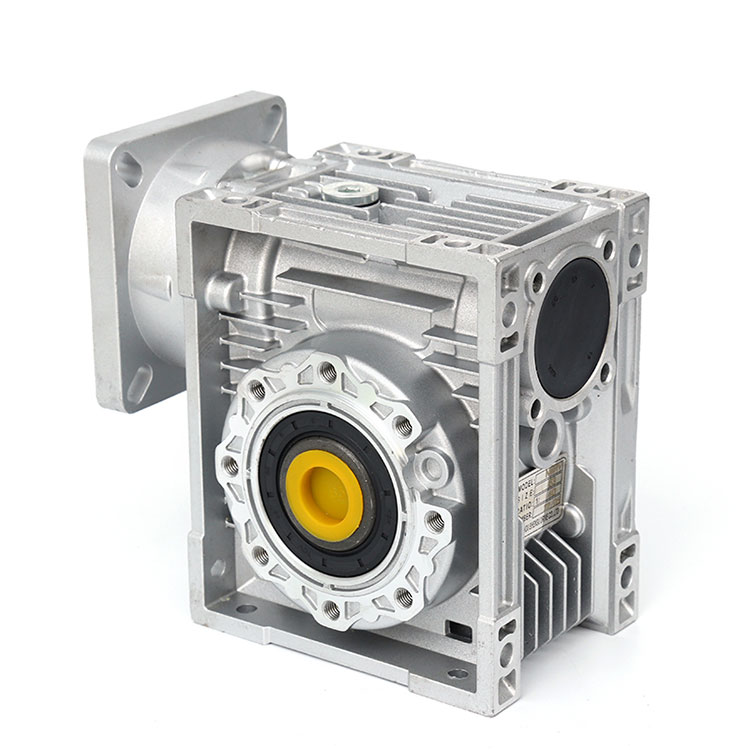

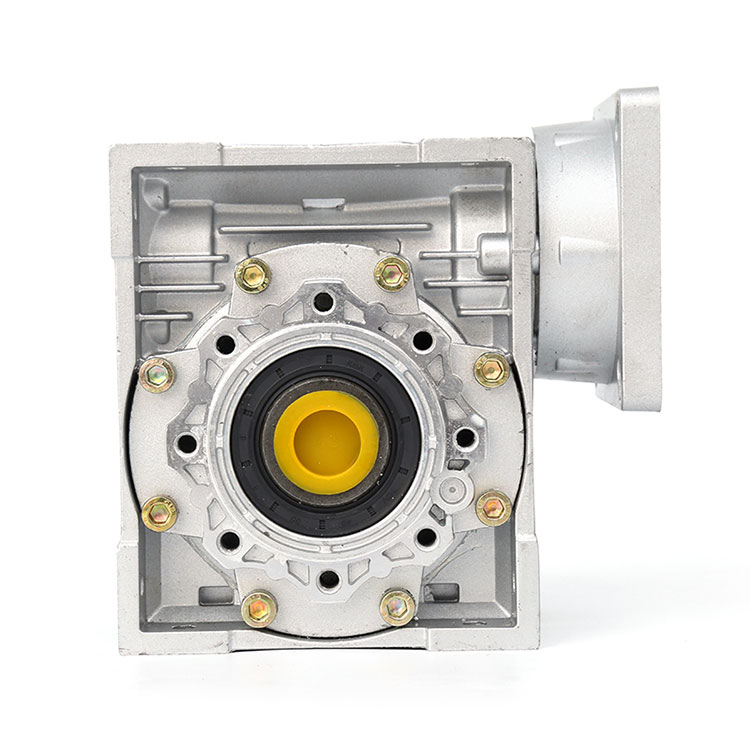

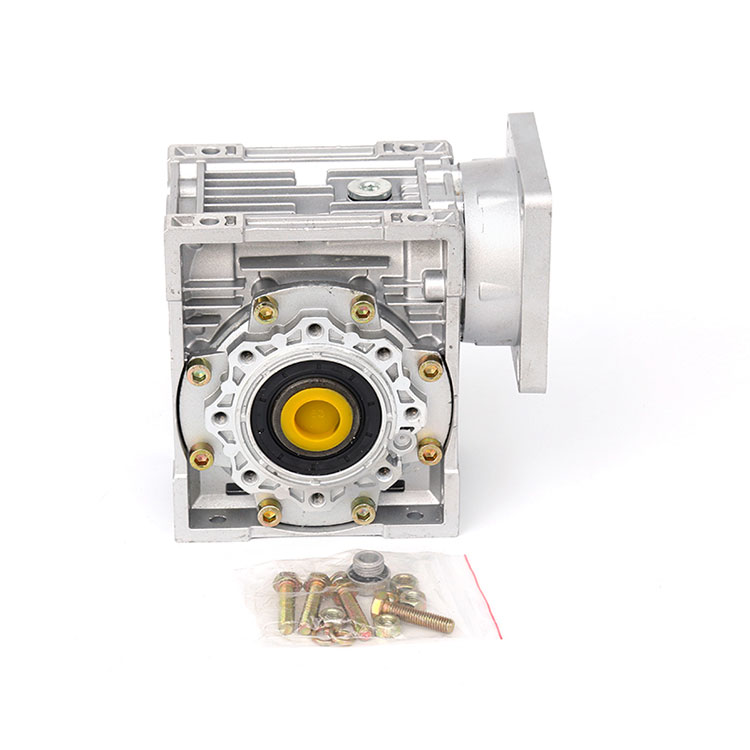

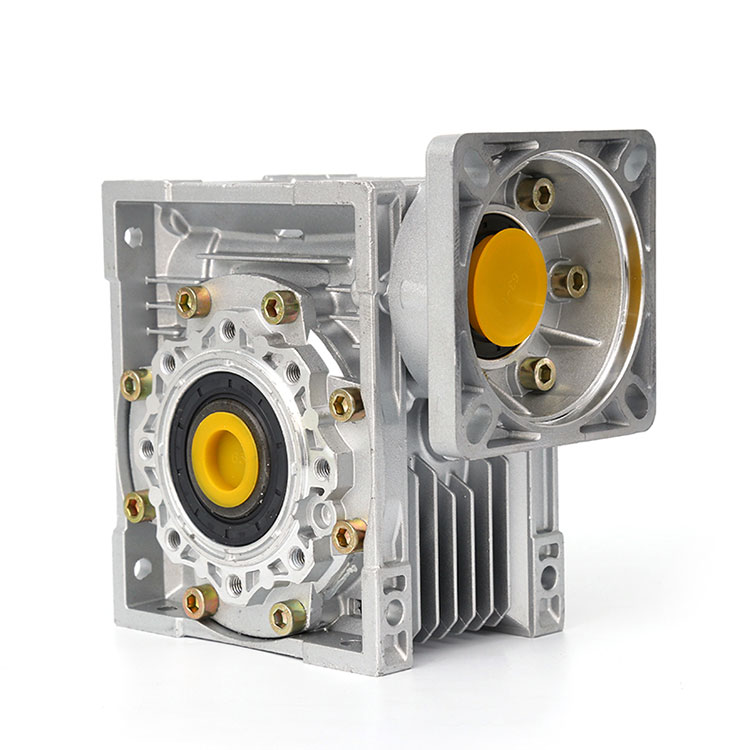

Ang Gear Motor ay isa sa mga modelo ng RV Reducer Series Worm Worm Reducer. Binubuo ito ng worm at worm wheel, na may compact na istraktura, malaking ratio ng paghahatid, at makinarya ng paghahatid na may pag-andar sa sarili sa ilalim ng ilang mga kundisyon. Ito ay isa sa mga pinaka -karaniwang ginagamit na reducer.

RV 63 reducer alinsunod sa pambansang pamantayang GBL0085-88 cylindrical worm wheel worm na mga parameter, na sumisipsip ng pinaka-advanced na teknolohiya sa bahay at sa ibang bansa, isang natatanging at nobelang square box "na istraktura ng hugis, ang hugis ng kahon ay maganda, na may mataas na kalidad na aluminyo haluang metal die cast, ay may mga sumusunod na pakinabang:

1, compact na mekanikal na istraktura, magaan na dami at hugis, maliit at mahusay;

2, mahusay na pagganap ng palitan ng init, mabilis na pagwawaldas ng init;

3, madaling pag -install, nababaluktot at magaan, mahusay na pagganap, madaling pagpapanatili at pag -aayos;

4, makinis na operasyon, mababang ingay, matibay;

5, malakas na kakayahang magamit, kaligtasan at pagiging maaasahan.

Sa kasalukuyan, malawakang ginagamit ito sa iba't ibang mga industriya ng aparato ng proseso ng paggawa ng mekanikal na aparato, na kung saan ay mahusay na natanggap ng mga gumagamit. Ito ang pinakamahusay na pagpipilian para sa mga modernong pang -industriya na kagamitan upang makamit ang malaking metalikang kuwintas, malaking bilis ng ratio, mababang ingay, mataas na katatagan ng mekanikal na aparato ng paghahatid ng paghahatid.

 Diagram ng istraktura ng produkto

1, makinis na paghahatid, panginginig ng boses, epekto at ingay ay maliit, malaking ratio ng pagkabulok, malawak na kakayahang magamit, ay maaaring magamit sa iba't ibang mga kagamitan sa mekanikal.

2, maaaring makakuha ng isang malaking ratio ng paghahatid na may solong yugto ng paghahatid, compact na istraktura, karamihan sa mga modelo ng reducer ay may mahusay na pag-lock sa sarili, ang mga mekanikal na kagamitan na may mga kinakailangan sa pagpepreno ay maaaring makatipid ng aparato ng pagpepreno.

3. Ang pagkawala ng friction ng pakikipag -ugnay sa ngipin ng bulate at ang ibabaw ng ngipin ng ngipin ay malaki, kaya ang kahusayan ng paghahatid ay mas mababa kaysa sa gear, madaling init at mas mataas na temperatura.

4. Mas mataas na mga kinakailangan para sa pagpapadulas at paglamig.

5, mahusay na pagtutugma ng isa't isa, ang mga gulong ng bulate ay gawa ayon sa pambansang pamantayan, bearings, mga seal ng langis ay ginagamit gamit ang mga karaniwang bahagi.

6, ang uri ng kahon ay may pangunahing uri (ang kahon ng katawan ay patayo o pahalang na istraktura na may plate na sahig) at unibersal na uri (ang katawan ng kahon ay cuboid, maraming panig na may mga nakapirming butas ng tornilyo, hindi sa plate ng sahig o ibang plato ng paa at iba pang mga uri ng istruktura)

7, ang mode ng koneksyon ng shaft ng input ay may pangunahing uri (solong input shaft at double input shaft), kasama ang motor flange ng dalawang uri.

8. Output at pag -input ng direksyon ng posisyon ng axis at axis ng pag -input pababa at pataas; output axis pataas at pababa; Ang axis ng pag -input pataas at pababa.

9, Magagamit na RV 63 Reducer at iba pang serye ng RV Reducer 2 o 3 multi-stage reducer, upang makakuha ng isang mahusay na ratio ng paghahatid.

Nabawasan ang pagpili ng motor

Buod ng Produkto ng Produkto ng Produkto

Single-stage worm gear reducer

Gamit ang de-kalidad na aluminyo haluang metal die-casting box body, ang hitsura ay magaan

● Mataas na kapasidad ng pagdadala ng load, matatag na paghahatid, mababang panginginig ng boses, mababang ingay.

● isang iba't ibang mga istruktura ng koneksyon na may input ng kuryente at output ng metalikang kuwintas upang matugunan ang mga pangangailangan ng iba't ibang mga koneksyon; Ang disenyo ng hugis ng kahon at layout ng butas ng base ay umangkop sa iba't ibang mga pamamaraan ng pag -install, malakas na kakayahang magamit.

● Ang maliit at katamtamang laki ng kahon ay ganap na sarado na istraktura, malakas na pagbubuklod, ang langis ng lubricating sa loob ng kahon ay hindi madaling mawala at pagkasira, hindi kailangang mapalitan, madaling pagpapanatili.

 Double-stage worm gear reducer

● Ito ay binubuo ng isang solong yugto ng reducer ng worm, kasama ang lahat ng mga pakinabang ng isang solong yugto ng reducer ng bulate, at pagkuha ng isang malaking ratio ng paghahatid.

● Karaniwang mga modelo ng kombinasyon ng dual-stage ay: 25 / 30,25 / 40,30 / 40,30 / 50,30 / 63,40 / 75,40 / 90,50 / 110,63 / 130,63 / 150. Kung ang mga gumagamit ay may mga espesyal na kinakailangan, maaari silang pumili ng 25,30,40,50,63,75,90,110,130,150 bilang pinagsama na mga units ayon sa aktwal na mga pangangailangan.

Pamamaraan ng pagpili ng SerbisyoFactor

Upang tama na piliin ang NMRV Worm Reducer, mangyaring maunawaan muna ang mga sumusunod na puntos:

● Mga Kondisyon ng Pag -load ng Application Frequency M Book Cong 2 Huwag Mamamatay mula sa Lupa Upang Magbayad ng Bundok

● Sitwasyon sa Operasyon ng Trabaho Tukuyin ang koepisyent ng kondisyon ng pagtatrabaho K1 at ang koepisyentong pagwawasto ng kondisyon K2

● Ang mga uri ng mekanikal na pag -load A, B, at C ay natutukoy ayon sa Talahanayan 1.

● Ayon sa Talahanayan 2, suriin ang koepisyent ng pagwawasto ng kondisyon ng K2.

Pahina-07

Pagpili ng Mga Uri ng Pag -load ng Mekanikal (Talahanayan 1)

Talahanayan 1 Pagpili ng Pag -uuri ng Pag -load ng Makinarya

Ang kadahilanan ng pagwawasto sa kondisyon ng trabaho K2 ay napili (Talahanayan 2)

Ang koepisyent ng kondisyon ng pagtatrabaho K1 ay napili (Larawan 1) Diagram 1 koepisyent ng kondisyon ng pagtatrabaho k1

 Piliin ang reducer

● Ang gumagamit ay dapat munang matukoy ang input mechanical load t (metalikang kuwintas) ng gumaganang makina, na pinarami ng koepisyent ng kondisyon ng pagtatrabaho K1, at pagkatapos ay pinarami ng koepisyent ng pagwawasto ng kondisyon ng K 2, iyon ay, upang makuha ang halaga ng metalikang kuwintas ng reducer, at pinagsama sa bilis ng ratio o halaga ng bilis ng output, piliin ang kinakailangang mga pagtutukoy ng reducer.

● Maaari ring makalkula ng gumagamit ang output metalikang kuwintas ayon sa kilalang lakas ng pag -input, na sinamahan ng halaga ng ratio o ang halaga ng bilis ng output, at piliin ang reducer.

Halimbawang Pagpili

Halimbawa 1. Universal Conveyor Belt (Uniform Load)

Metalikang kuwintas: 19n.m oras ng pagtakbo 8 oras / araw

Bilis: Mga 55 r / min, Simulan ang dalas: 10 beses / oras

Reducer: 1/2 25, Ambient Temperatura: Panloob 25 ℃

① Ayon sa Talahanayan 1, natutukoy ang uri ng pag -load

Uri ng pag -load: walang epekto unipormeng pag -load, pumili ng isang;

② Ayon sa fig. 1, kunin ang dalas na intersection point ng 10 beses / oras sa linya A, at alamin ang koepisyent K1 = 1 ng oras ng pagtakbo ng 8 oras / araw;

③ Ayon sa Talahanayan 2, ang koepisyent K2 = 1;

④ Kung gayon ang halaga ng metalikang kuwintas ay 19 k1 k2 = 1911 = 19 N. at m, na may opsyonal na pinakamalapit na 19 N. ang bilis ng reducer ng m.

Napiling Resulta: NMRV30-1 / 25

Ang lakas ng input ay 0.18kW, ang bilis ng output ay 56 rpm, at ang output metalikang kuwintas ay 21 n.m

Halimbawa 2. Conveyor Belt (Medium Impact Load)

Torque: 65n. M., oras ng pagtakbo: 16 oras / araw,

N, 00 beses / oras,

Reducer: 1/60, "Masamang temperatura: 35 ℃, direktang koneksyon sa motor

① Ayon sa Talahanayan 1, natutukoy ang uri ng pag -load

Uri ng pag -load: banayad na pag -load ng epekto, piliin ang B;

② Ayon sa fig. 1, kunin ang fulcrum ng dalas ng 100 beses / oras sa linya ng B, at hanapin ang koepisyent ng 16 na oras / araw ng oras ng pagtakbo K1 = 1.65;

③ Ayon sa Talahanayan 2, ang koepisyent K2 = 1.15;

④ Ang halaga ng metalikang kuwintas ay 65xk1xk2 = 70x1.65x1.15 = 1 23 N. at m, ay maaaring pumili ng pinakamalapit na 123N. Ang bilis ng reducer ng m.

Napiling Resulta: NMRV63-1 / 60

Ang lakas ng pag -input ay 0.55kW, ang bilis ng output ay 23.3 rpm, at ang output metalikang kuwintas ay 140N.M

Paglalarawan ng Numero ng Model: Mga Tala ng Modelo

Kinokontrol ng mga domestic at dayuhang modelo ang paghahambing ng talahanayan ng modelo

Proseso ng proseso at kagamitan sa pagsubok

Kagamitan sa Techincs at Pagsubok

Na may mga tool sa high-precision CNC machine at machining center, mga advanced na kagamitan at mga instrumento sa pagsubok

Napakahusay na teknolohiya at mahigpit at perpektong sistema ng pamamahala ng kalidad

At magtipon kasama ang propesyonal at teknikal na piling tao at nangungunang antas ng pangkat ng agham at teknolohiya

Gawin ang buong paggamit ng bagong teknolohiya, bagong proseso at mga bagong materyales upang matiyak ang katatagan at pagiging maaasahan ng mga produkto

Ang kalidad ng produkto ay nagmula sa advanced na paraan ng pagmamanupaktura, at ang pakiramdam ng kalidad ng kalidad ay nagmula sa patuloy na pagbabago

kailangan ng pansin

1. Ang temperatura ng nagtatrabaho sa kapaligiran ay -40 ℃ - + 40 ℃. Kapag ang temperatura ng nagtatrabaho sa kapaligiran ay mas mababa kaysa sa 0 ℃, ang langis ng lubricating ay dapat na pinainit sa higit sa 0 ℃ bago magsimula. Kapag ang temperatura ng nagtatrabaho sa kapaligiran ay mas mataas kaysa sa 40 ℃, dapat gawin ang mga hakbang sa paglamig.

2. Ang worm gear reducer ay maaaring paikutin nang positibo at kabaligtaran

profile ng kumpanya

Ang Quanzhou Yue Eli Automation Equipment Co, Ltd ay isang koleksyon ng pag-unlad, pag-unlad, disenyo, pagmamanupaktura bilang isa sa mga propesyonal na tagagawa, na may first-class na pang-agham na pananaliksik, mga tauhan ng teknikal.

 Ang kumpanya ay matatagpuan sa sikat na mundo na turista na si Resort-Hangzhou. Matapos ang higit sa 20 taon ng masipag, patuloy na pagpapabuti, ang scale ng produksyon ng negosyo ay lumalaki, iba't -ibang

Unti -unting perpekto, nabuo ang walong serye, higit sa 30000 mga uri ng mga pagtutukoy ng reducer, ay ang domestic production ng worm wheel reducer scale, isa sa mga kumpletong tagagawa.

 Upang higit pang mapagbuti ang kalidad ng mga produkto, matugunan ang lumalagong demand sa merkado, pagbutihin ang pangkalahatang kalidad ng pamamahala ng negosyo, ang kumpanya sa mga domestic counterparts at nanguna sa pagpapatupad at komunikasyon

Higit sa ISO9001: 2000 sertipikasyon ng internasyonal na sistema ng kalidad.

 Ang mga de-kalidad na kawani, advanced at mahusay na kagamitan sa pagproseso, mahigpit na sistema ng katiyakan ng kalidad, perpektong serbisyo pagkatapos ng benta, ay nanalo ng malawak na pag-asa ng mga domestic at foreign user, sales network

 Sa buong mga pangunahing lalawigan at lungsod ng bansa, ang mga produkto ay nai -export sa Estados Unidos, Canada, Japan, South Korea at Timog Silangang Asya at iba pang mga bansa at rehiyon.

Ang teknolohiya ng Yue Force ay puno ng tiwala sa hinaharap, at bibigyan ang mga customer ng pinaka -kasiya -siyang produkto at ang pinakamahusay na mga serbisyo na may mas mahigpit na mga kinakailangan at isang mas mataas na panimulang punto.
