Ang YueLi ay isang propesyonal na Manu-manong Drilling Tapping Compound Machine na mga tagagawa at mga supplier sa China.
Paglalarawan at mga larawan ng Awtomatikong Kagamitan

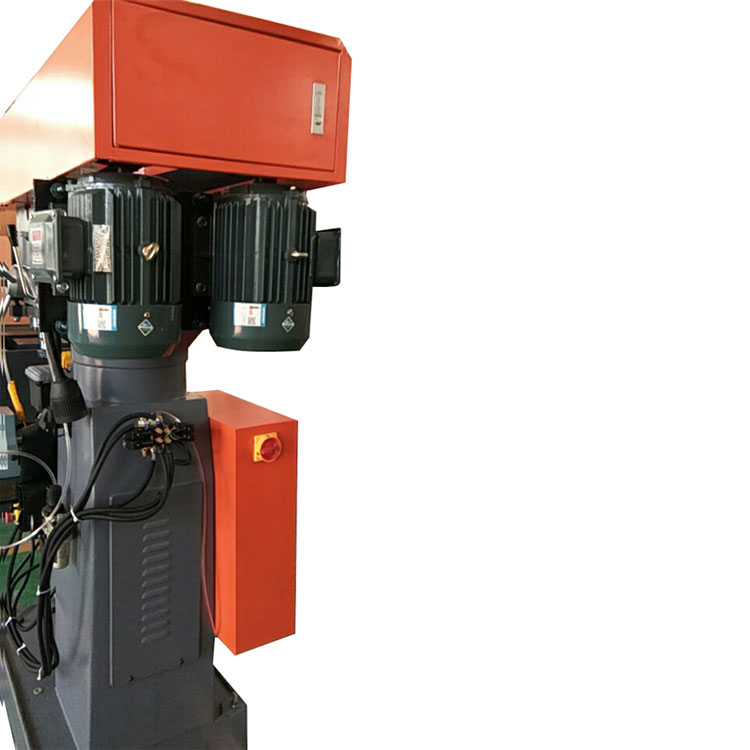

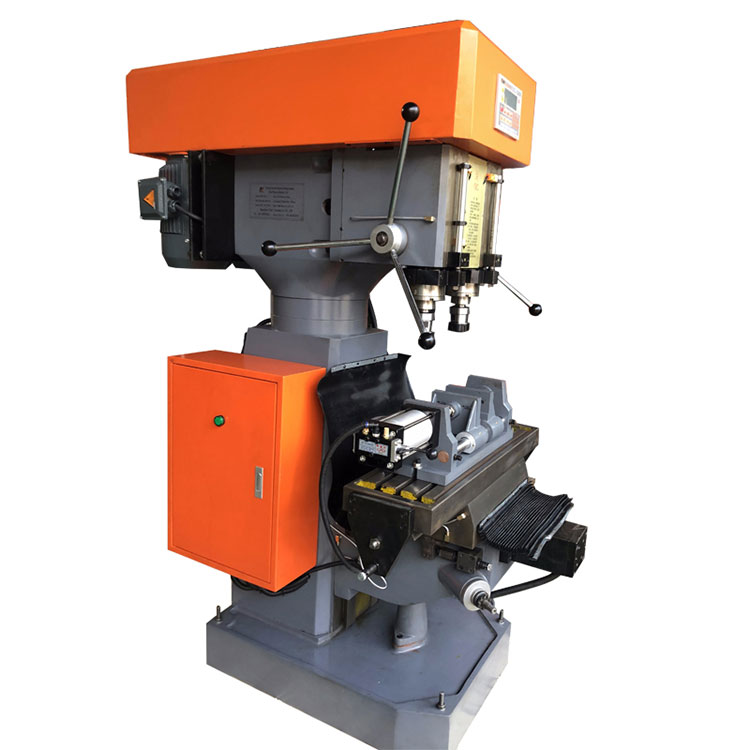

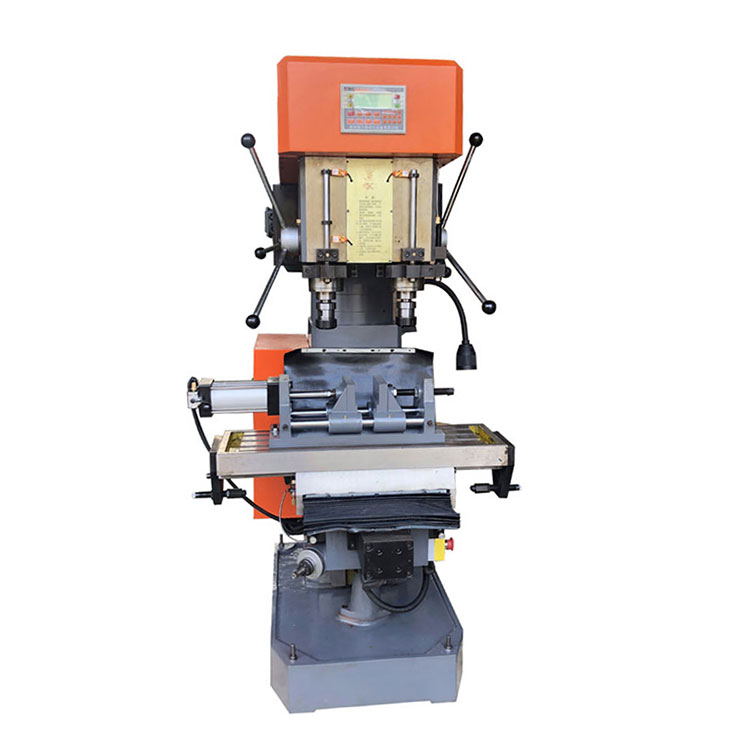

1. Ang manual working machine ay binubuo ng base, column, lifting table, middle trailer, working table at spindle unit
2.PLC Control Program Control, interface ng man-machine friendly na dialogue, madaling gamitin ang intuitive programming, madaling matuto ang mga ordinaryong tao
3. Sliding sleeve type double spindle manual feed unit, Korean imported pneumatic transmission worktable. Ang talahanayan ay gumagamit ng pneumatic device at hydraulic buffer positioning, gumagalaw, mataas ang katumpakan ng pagpoposisyon. Inaalis ang makalumang kagamitan na madaling lumitaw ang turnilyo na sinulid ay hindi malfunction
4.Worktable pagkatapos ng high-frequency processing, wear-resistant, high-temperature, nilagyan ng Lubrication System
5. Inilapat sa mga valve, plumbing sanitary ware, door control hardware, fire hydrant, mga piyesa ng sasakyan at iba pang pagpoproseso, madaling patakbuhin, magandang hitsura, cost-effective.
Pangalan ng parameter |
Yunit |
modelo |
|||
ZS4150×2B |
ZS4150×2C |
ZS4180×2B |
ZS4180×2C |
||
Diameter ng manggas ng spindle |
MM |
90 |
|
110 |
|
Bilang ng mga cutting spindle |
/ |
2 |
|
2 |
|
Transmission Mode |
/ |
Unang yugto ng Synchronous Belt Drive |
Unang yugto ng Synchronous Belt Drive |
||
Pinakamataas na diameter ng pagbabarena |
MM |
50 |
80 |
||
Maximum na tapping dimeter |
MM |
50 |
80 |
||
Spindle taper |
# |
MT40 |
NT40 |
||
Spindle pitch |
MM |
240 |
240 |
||
Distansya sa pagitan ng spindle end face at worktable surface |
MM |
240-580 |
240-580 |
||
Dimensyon ng Work Table |
MM |
800×230 |
800×230 |
||
Paglalakbay sa Mesa(X) |
MM |
250 |
250 |
||
Middle Tow na paglalakbay(Y) |
MM |
150 Pneumatics 150 |
150 Pneumatics 150 |
||
Paglalakbay ng spindle (pagbabarena / pag-tap) |
MM |
140/140 |
140/140 |
||
Manu-mano / Awtomatikong Pag-tap |
/ |
Manu-manong Operasyon |
Awtomatikong pag-tap |
Manu-manong Operasyon |
Awtomatikong pag-tap |
Bilis ng spindle ng pagbabarena |
Rpm |
1013 |
1013 |
||
Pag-tap sa bilis ng spindle |
Rpm |
518 |
518 |
||
Uri ng motor ng pagbabarena |
/ |
4kw/4P |
5.5kw/4P |
||
Uri ng tapping motor |
/ |
4kw/4P |
5.5kw/4P |
||
Kabuuang kapangyarihan |
kw |
8 |
11 |
||
Mga Dimensyon (haba * Lapad * Taas) |
Mm |
1420*920*1800 |
1420*920*1800 |
||
Timbang ng Makina |
kw |
1300 |
1350 |
1300 |
1350 |
