Radial Drilling Machine pre-sale na impormasyon

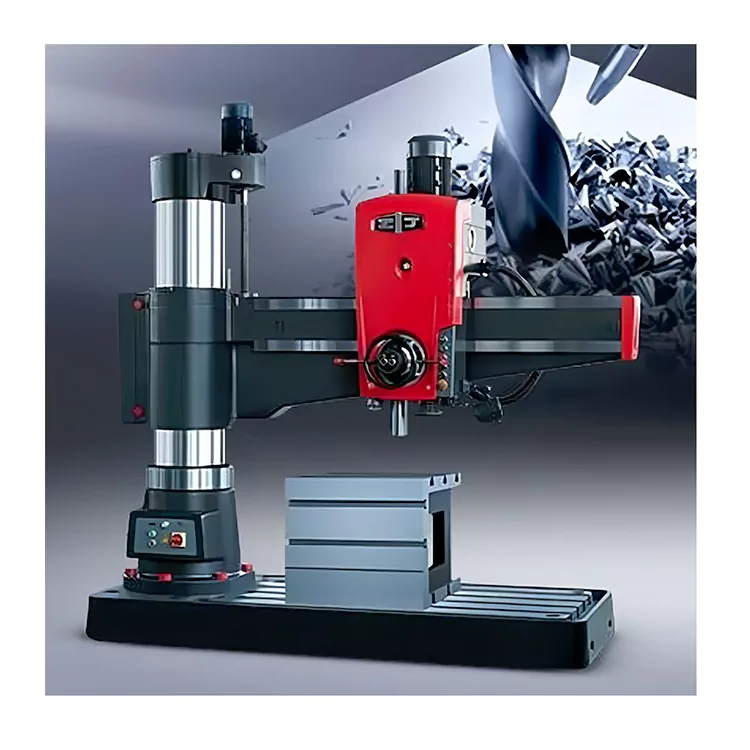

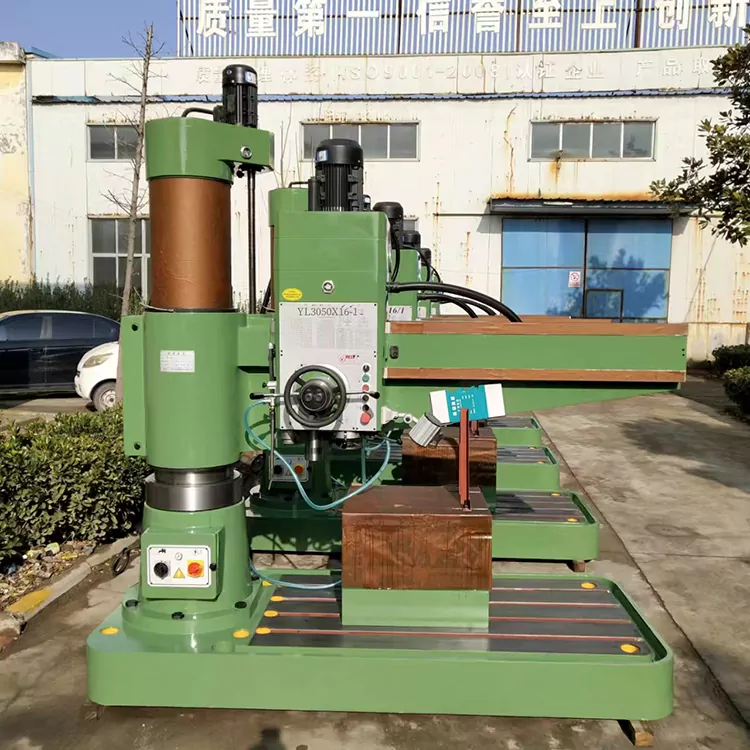

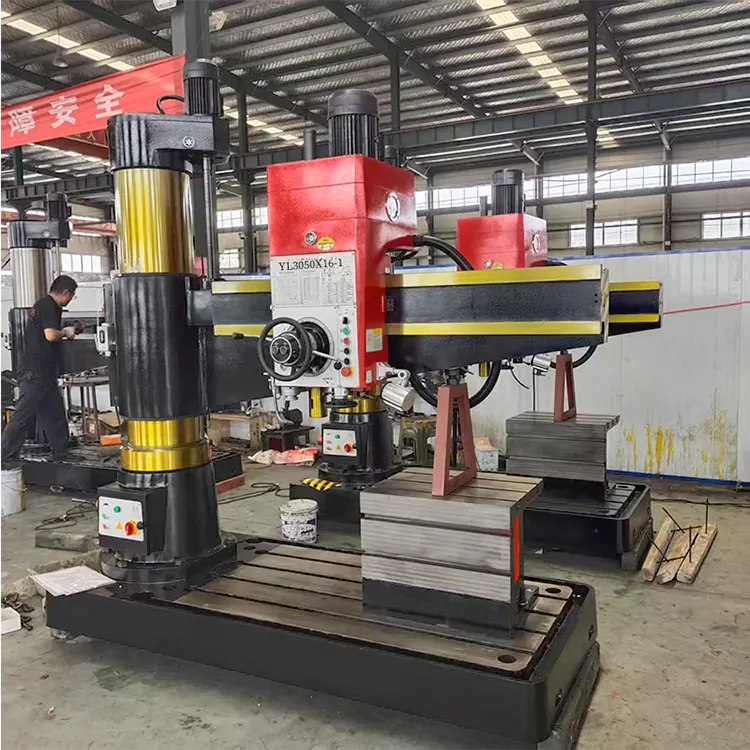

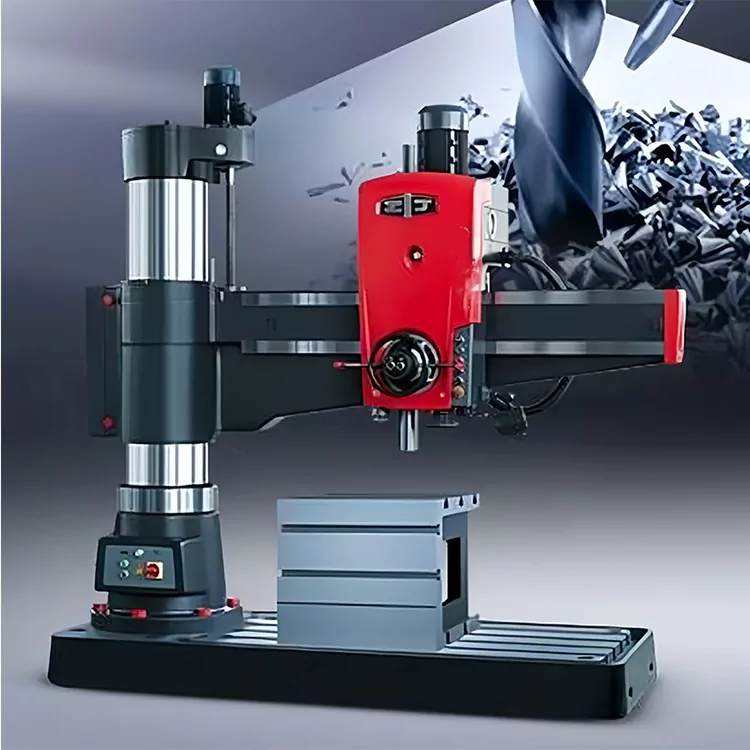

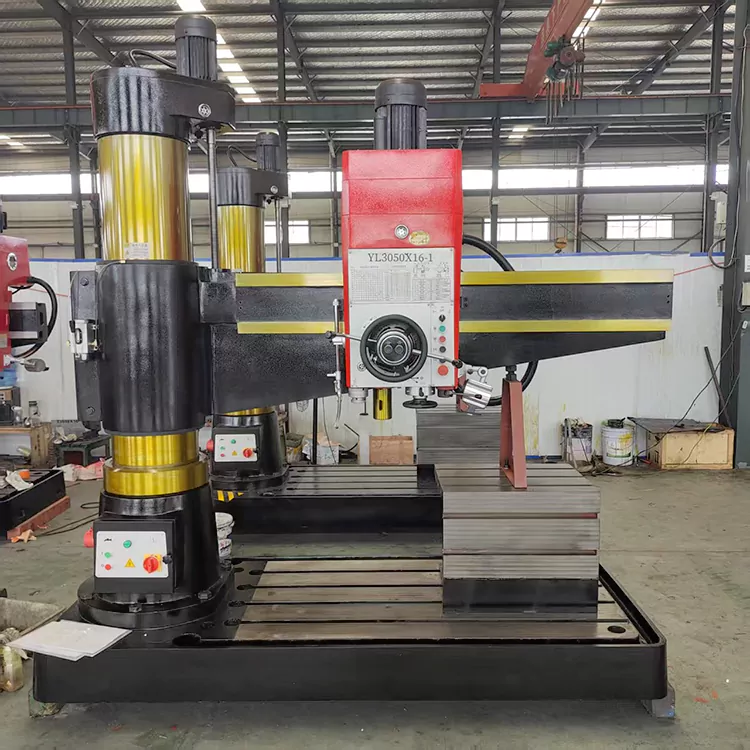

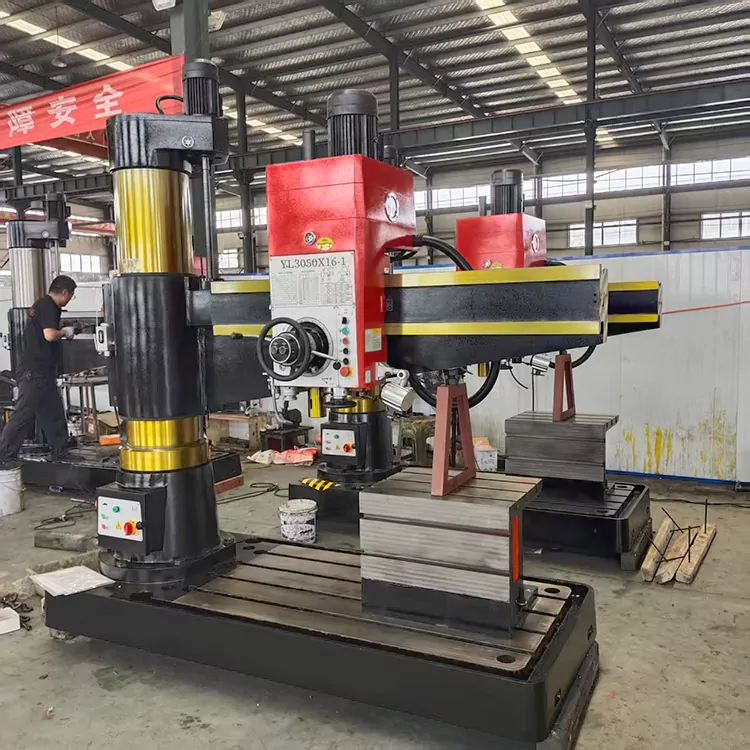

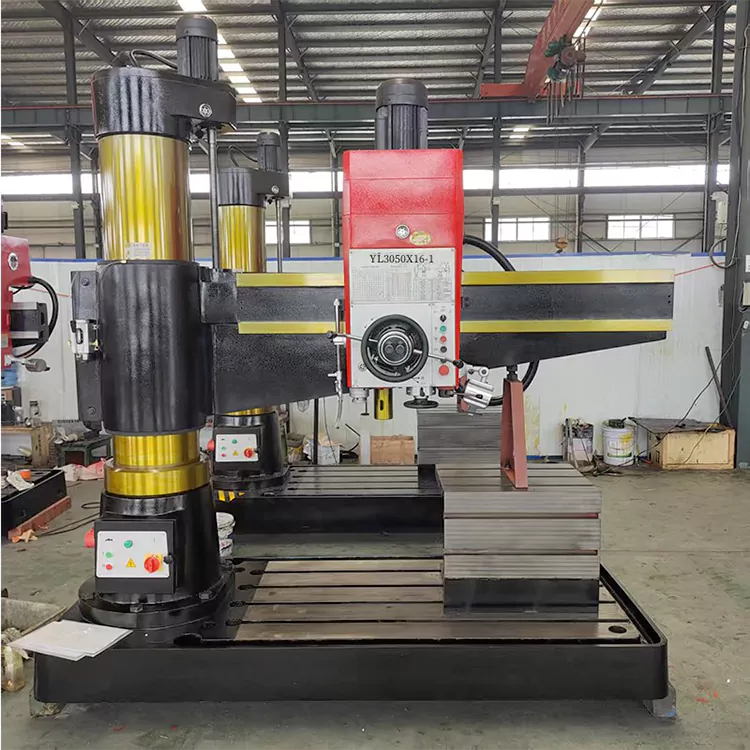

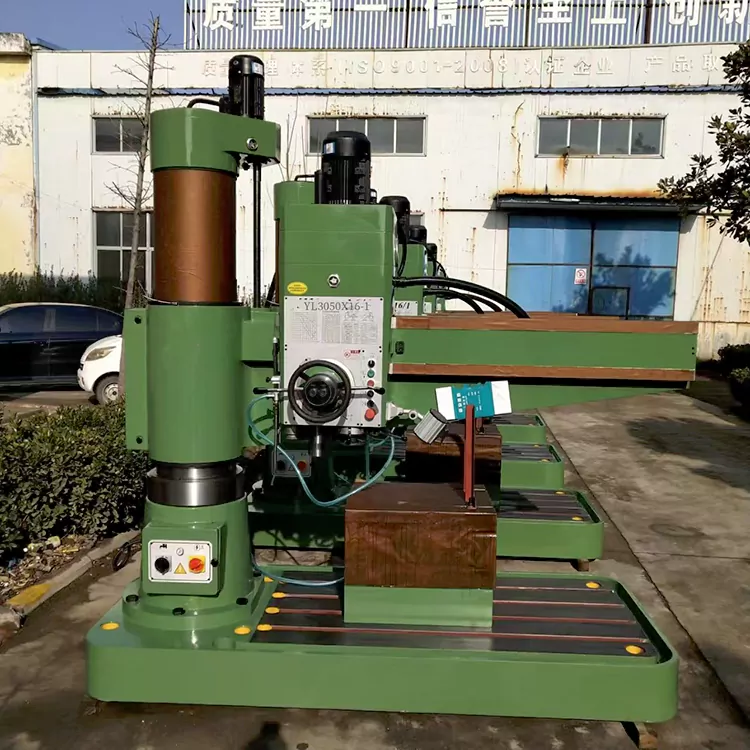

1, YL3050 × 16/1 radial drilling machine, na angkop para sa pagbabarena, reaming, reaming, counterfacing at pag -tap sa malaki at daluyan na mga bahagi. Sa ilalim ng kondisyon ng pagkakaroon ng mga kagamitan sa proseso, maaaring isagawa ang pagbubutas.

Modelo:Yl3050x16/1

Magpadala ng Inquiry

Paglalarawan ng Produkto

YL3050x16/1 Radial Drilling Machine Pre-Sale Impormasyon

1. Panimula at Paggamit ng Produkto

2. Pangunahing Mga Tampok

2.1 Ang paggamot sa pagsusulit sa ibabaw ay pinagtibay sa gabay na riles ng braso ng rocker, ang manggas ng spindle at ang umiikot na raceway ng panloob at panlabas na haligi upang mapalawak ang buhay ng serbisyo ng tool ng makina.

2.2 Ang lahat ng mga paghawak ng control ay nasa gitna na matatagpuan sa isang napaka -maginhawang posisyon at madaling mapatakbo.

2.3 Positibo at negatibong pag -ikot ng spindle, paradahan (pagpepreno), pagbabago ng bilis, neutral na limang pagkilos, lahat ay may kontrol sa paghawak, upang madaling gamitin.

2.4 Ang headstock, rocker braso at panloob at panlabas na haligi ay hydraulically driven na mekanismo ng pag -clamping ng brilyante, na maaasahan.

2.5 Hydraulic pre-napiling variable na mekanismo ng bilis ay maaaring makatipid ng pantulong na oras.

2.6 Kumpletong aparato ng proteksyon, alinsunod sa mga pangkalahatang pamantayan.

2.7 Ang clamping o pag -loosening ng headstock at haligi ay maaaring maging isa -isa o sabay -sabay.

3. Malaking mga haligi, rocker arm, headstock at iba pang malalaking bahagi ay gawa sa mataas na lakas na cast iron, na nagsisiguro sa katigasan at lakas ng malalaking bahagi.

4. Lubricating ang panloob na bahagi ng kahon ng spindle, ang braso ng rocker at ang haligi ay awtomatikong lubricated. Ang Rocker Arm Guide Rail, mekanismo ng pag -aangat ng braso ng braso, atbp ay manu -manong lubricated.

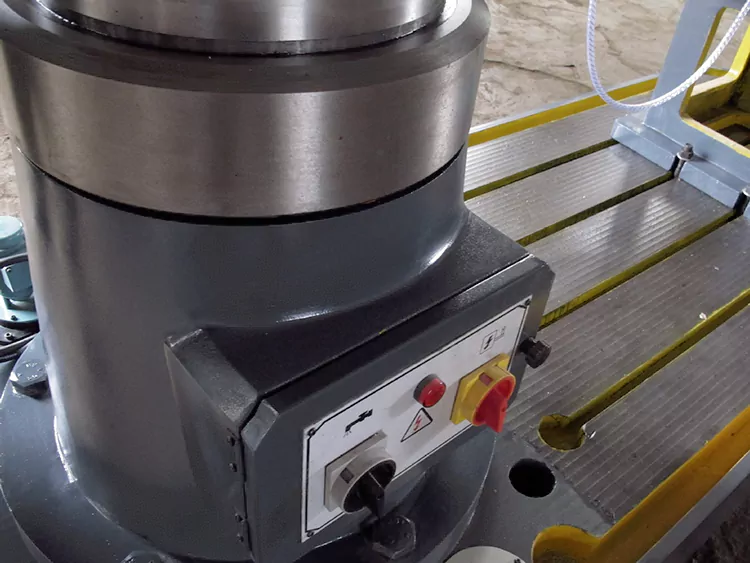

5. Electrical Ang makina ay gumagamit ng three-phase 380V/50Hz AC power supply. Ang control circuit, lighting circuit at ilaw ng tagapagpahiwatig ay lahat ay pinapagana ng control transpormer.

2. Mga Teknikal na Parameter

Item ng parameter	Z3050 × 16/1
Pinakamataas na diameter ng butas ng pagbabarena (mm)	50
Distansya mula sa dulo ng spindle sa mesa (mm)	320-1220
Distansya mula sa spindle center hanggang sa haligi bus (mm)	350-1600
Spindle Travel (MM)	315
Spindle Taper Hole	5
Saklaw ng bilis ng spindle (r.p.m)	25-2000
Serye ng bilis ng spindle	16
Saklaw ng Feed ng Spindle (mm/r)	0.04-3.2
Serye ng feed ng spindle	16
Ang anggulo ng swing braso (°)	± 180
Main Motor Power (KW)	4
Pag -aangat ng Power Power (KW)	1.5
Timbang ng makina (kg)	3500
Pangkalahatang Dimensyon (mm)	2500 × 1070 × 2840

3. Listahan ng Packing

1	Z3050x16/1 radial drilling machine	1 yunit
2	Workbench	1 piraso
3	Reducer manggas	1 piraso
4	Retracting wrench	1 piraso
5	Drill Chuck	1 piraso
6	Pagtukoy	1 piraso
7	Sertipiko ng pagsang -ayon	1 piraso
8	Listahan ng Packing	1 piraso
