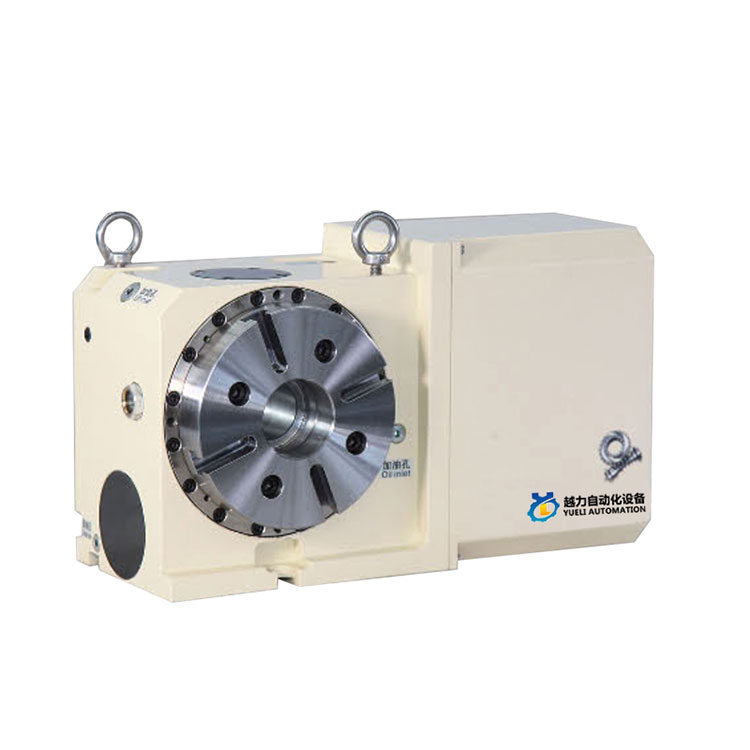

Yueli 170 four-axis CAM turntable

Ang YueLi ay isa sa mga sikat na tagagawa at supplier ng China 170 Four-axis CAM Turntable. Ang aming pabrika ay dalubhasa sa paggawa ng 170 Four-axis CAM Turntable. Maligayang pagdating sa pagbili ng 170 Four-axis CAM Turntable mula sa amin. Ang bawat kahilingan mula sa mga customer ay sinasagot sa loob ng 24 na oras.

CAM type zero back backlash CNC rotation

Ang istraktura ng paghahatid ng cam-roller ay pinagtibay sa loob ng produkto.

CAM shaft needle roller bearing precompression walang gap rolling drive.

Walang sliding friction, patuloy na nagpapanatili ng walang mga katangian ng puwang.

Mataas na katumpakan ng pag-uulit ng pasulong at pabalik na paggalaw.

Mataas na tigas, mataas na kahusayan.

Hindi nagiging sanhi ng mahinang katumpakan dahil sa pagtaas ng temperatura.

Hindi na kailangan para sa regular na pagkakalibrate at pagsasaayos.

Prinsipyo ng pagtatrabaho at mga katangian ng cam-type na CNC turntable
Prinsipyo ng preloading

Kung ikukumpara sa tradisyonal na worm gear type NC turntable, ang grating CAM type NC turntable ay may mas mataas na precision

Mga katangian ng pagpapatakbo ng degree, mataas na bilis, zero back clearance at mabigat na pagkarga. Mag-input ng mga axial cam

Ang needle roller bearing sa output shaft turret ng constant speed driving curved surface ay precompressed rolling contact transmission,

Upang makamit ang zero back backlash at mas mataas na bilis ng operasyon, dahil sa rolling transmission halos zero

Kilusan ng friction, upang mapanatili ng mekanismo ang walang backbacklash transmission, mataas na precision positioning, at hindi na kailangan

Dapat gawin ang regular na pagkakalibrate at pagsasaayos. Lattice CAM type CNC turntable, Han out sa paggamit ng baras

Ang malaking tindig ay nakaayos sa bilog na panlabas na dingding ng baras, at ang dalawang dulo ng CAM input shaft ay nakatakda na may double bearings.

Pinahuhusay din nito ang katatagan at kapasidad ng pagkarga ng turntable, at mas mahusay na makayanan ang pagproseso

Paghahambing ng mga katangian ng mekanismo ng CAM type zero back backlash NC turntable

Oras ng pagpoposisyon 90° (Halimbawa)

Kapasidad ng bilis	Katigasan

tibay	3 Roller Bearing

Yueli170  Reference data

Yueli170 Mga sukat ng turntable
