250 apat na axis cam turntable

Propesyonal na kalidad ng China 250 apat na axis cam turntable tagagawa at supplier. Si Yueli ay 250 apat na axis cam turntable tagagawa at tagapagtustos sa China.

Magpadala ng Inquiry

Paglalarawan ng Produkto

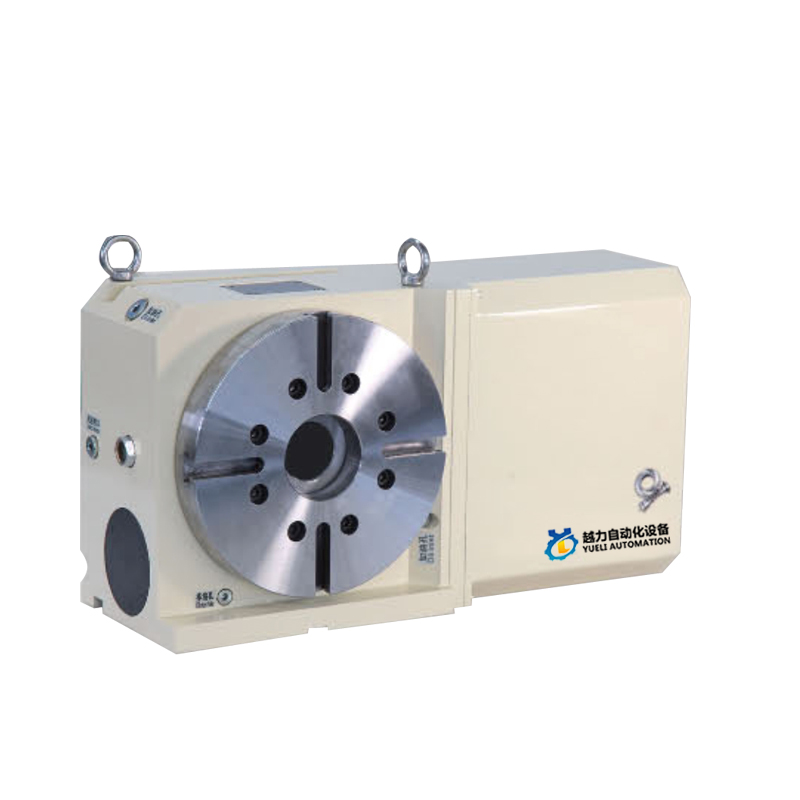

Yueli250 Four-Axis Cam Turntable

CAM Type Zero Back Backlash CNC Rotation

Ang kalidad ng China 250 apat na axis cam turntable tagagawa at supplier. Si Yueli ay 250 apat na axis cam turntable tagagawa at tagapagtustos sa China.

Ang istraktura ng paghahatid ng cam-roller ay pinagtibay sa loob ng produkto.

CAM SHAFT NEEDLE ROLLER Bearing precompression Walang Gap Rolling Drive.

Walang sliding friction, patuloy na nagpapanatili ng walang mga katangian ng agwat.

Mataas na katumpakan ng pasulong at reverse paggalaw ng pag -uulit.

Mataas na katigasan, mataas na kahusayan.

Ay hindi nagiging sanhi ng hindi magandang kawastuhan dahil sa pagtaas ng temperatura.

Hindi na kailangan para sa regular na pagkakalibrate at pagsasaayos.

Ang prinsipyo ng pagtatrabaho at mga katangian ng CAM-type na CNC turntable

Prinsipyo ng preloading

Kumpara sa tradisyonal na uri ng gear ng gear ng NC na turntable, ang uri ng grating cam turntable ay may mas mataas na katumpakan

Ang mga katangian ng pagpapatakbo ng degree, mataas na bilis, zero back clearance at mabibigat na pag -load. Input axial cams

Ang karayom na roller na nagdadala sa output shaft turret ng patuloy na bilis ng pagmamaneho ng curved na ibabaw ay na -precompressed rolling contact transmission,

Upang makamit ang zero back backlash at mas mataas na operasyon ng bilis, dahil sa lumiligid na paghahatid halos zero

Kilusan ng alitan, upang ang mekanismo ay hindi maaaring mapanatili ang walang paghahatid ng backbacklash, mataas na pagpoposisyon ng katumpakan, at hindi na kailangan

Ang regular na pag -calibrate at pagsasaayos ay dapat gawin. Lattice cam type cnc turntable, han out of the shaft use

Ang malaking tindig ay nakaayos sa bilog na panlabas na dingding ng baras, at ang dalawang dulo ng cam input shaft ay nakatakda na may dobleng bearings.

Pinahuhusay din nito ang katatagan at kapasidad ng pag -load ng turntable, at mas mahusay na makayanan ang bilis ng pagproseso at mabibigat na lakas ng paggupit, pagbutihin ang katumpakan ng machining, kahusayan at mabawasan ang mga gastos.

Paghahambing ng Mga Katangian ng Mekanismo ng CAM Type Zero Back Backlash NC Turntable

Hindi.	Item	Roller Cam DRiyer 1m	Uri ng Gear ng Worm
1	Uri ng drive	CCW Anggulo ng output	- CCWa Outout Ang 360
2	Katayuan ng drive	Lumiligid na contact	Slide contact
3	Materyal: katigasan ng contacpa	CAM SHAFT: Hardening Steel; HRC60	Worm Shaft: Hardening Steel; HRC60
3	Materyal: katigasan ng contacpa	Mga tagasunod ng cam; nagdadala ng bakal; HRC60	Gear ng bulate; Phosphor Bronze; HB90
4	Preload	○ Oo	X n0
5	Kahusayan sa paghahatid	〇Higher	△ mas mababa

PositioningTime 90 ° (halimbawa)

	Item n0.	Competltor
	Pakawalan ang clamping ng spindle
	Acceleraion
	Linear rotary kilusan	Linearrotarymovement
	Nabubulok	Nabubulok
	Paglabas ng machining	Paglabas ng machining
	Clamp spindle	Clamp spindle
	Siklo	Siklo

Kapasidad ng bilis	Katigasan

Tibay	3 roller tindig

Yueli250 Data ng Sanggunian

Code no		Unit	Yueli250
Diameter ng talahanayan		φmm	250
Taas ng sentro		mm	160
Butas ng spindle		φmm	75
T lapad ng slot		mm	14
Gabay sa Key lapad		mm	18
Servo Motor		Fanuc	B12
Servo Motor		Mitsubish	HF104
Min pagdaragdag			0.001 °
Gear ratic			1:36
Bilis ng max.rotation (3000 rpm)		RPM	60
Output rate metalikang kuwintas		kg/m	50
Hydraulic Resource Pneumatic/Hydraulic		kg/m²	20
Output metalikang kuwintas sa preno		kg/m	50
Pag -index ng kawastuhan		Sec	20
Pag -uulit		Sec	4
Kalidad ng produkto		kg	107
Pinapayagan Worweight	patayo	kg	125
	Pahalang	kg	250
	Vertical tailstock	kg	250
Pinapayagan	↓ f	kgf-m	1400
		F*l kgf-m	150
		F*l kgf-m	100
