Ang YueLi ay isang propesyonal na Manu-manong Vertical Drilling Tapping Compound Machine na mga tagagawa at mga supplier sa China, maaari kang makatitiyak sa pakyawan at customized na Manual Vertical Drilling Tapping Compound Machine mula sa aming pabrika at mag-aalok kami sa iyo ng pinakamahusay na serbisyo pagkatapos ng pagbebenta at napapanahong paghahatid.
Paglalarawan at mga larawan ng Awtomatikong Kagamitan

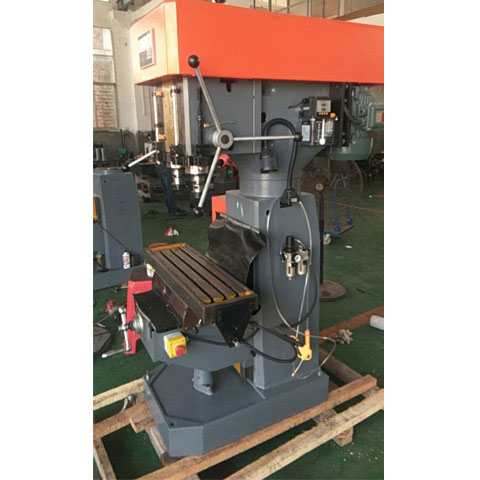

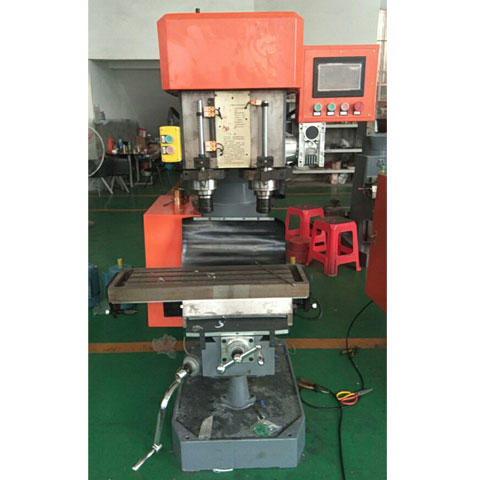

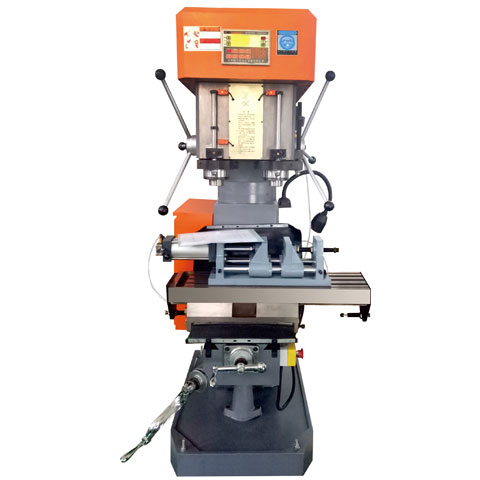

Ang manual working machine ay binubuo ng isang base, isang column, isang lifting table, isang gitnang trailer, isang working table at isang spindle unit

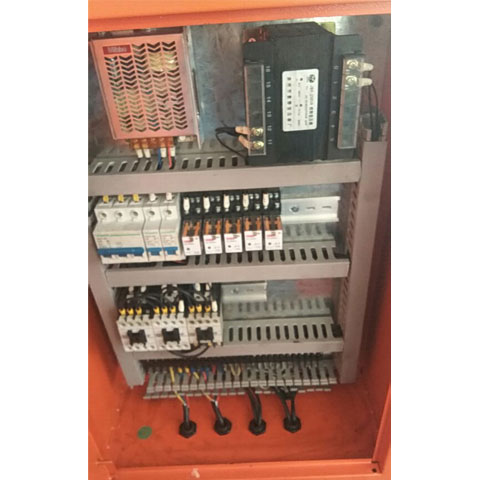

Kontrol ng Programa ng Kontrol ng PLC, pag-uusap na madaling gamitin sa interface ng tao, madaling gamitin ang intuitive programming, madaling matuto ang mga ordinaryong tao

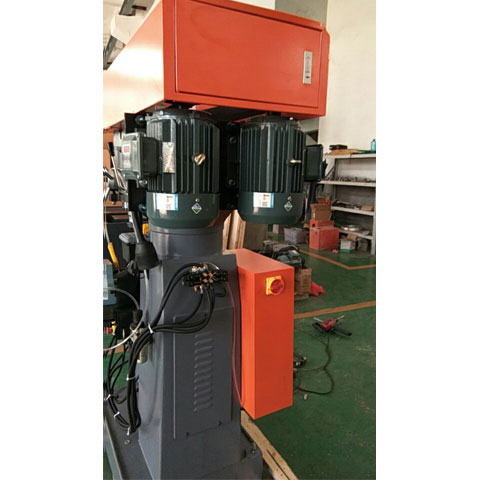

Sliding sleeve type double spindle manual feed unit, Korean imported pneumatic transmission worktable. Ang talahanayan ay gumagamit ng pneumatic device at hydraulic buffer positioning, gumagalaw, mataas ang katumpakan ng pagpoposisyon. Inaalis ang makalumang kagamitan na madaling lumitaw ang turnilyo na sinulid ay hindi malfunction
Worktable pagkatapos ng high-frequency processing, wear-resistant, mataas na temperatura, nilagyan ng Lubrication System
Inilapat sa mga valve, plumbing sanitary ware, door control hardware, fire hydrant, auto parts at iba pang pagpoproseso, madaling patakbuhin, magandang hitsura, cost-effective.
Pangalan ng parameter |
Yunit |
Modelo |
||||
ZS4150×2 |
ZS4150×2A |
ZS4180×2 |
ZS4180×2A |
|||
Diameter ng manggas ng spindle |
MM |
90 |
110 |
|||
Bilang ng mga cutting spindle |
/ |
2 |
2 |
|||
Transmission Mode |
/ |
Unang yugto ng Synchronous Belt Drive |
Unang yugto ng Synchronous Belt Drive |
|||
Pinakamataas na diameter ng pagbabarena |
MM |
50 |
80 |
|||
Maximum na tapping dimeter |
MM |
50 |
80 |
|||
Spindle taper |
# |
MT40 |
NT40 |
|||
Spindle pitch |
MM |
240 |
240 |
|||
Distansya sa pagitan ng spindle end face at worktable surface |
MM |
240-580 |
|
|||
Dimensyon ng Work Table |
MM |
800×230 |
800×230 |
|||
Paglalakbay sa Mesa(X) |
MM |
250 |
250 |
|||
Middle Tow na paglalakbay(Y) |
MM |
manual 120 Manual Operation 120 |
manwal 120 Manu-manong Operasyon 120 |
|||
Spindle stroke (pagbabarena/tapping) |
MM |
140/140 |
140/140 |
|||
Manu-mano / Awtomatikong Pag-tap |
/ |
Manu-manong Operasyon |
Awtomatikong pag-tap |
Manu-manong Operasyon |
Awtomatikong pag-tap |
|
Bilis ng spindle ng pagbabarena |
Rpm |
1013 |
1013 |
|||
Pag-tap sa bilis ng spindle |
Rpm |
518 |
518 |
|||
Uri ng motor ng pagbabarena |
/ |
4KW/4P |
4KW/4P |
|||
Uri ng pag-tap motor |
/ |
4KW/4P |
4KW/4P |
|||
Kabuuang Kapangyarihan |
kw |
8 |
8 |
|||
Mga Dimensyon (haba * Lapad * Taas) |
Mm |
1420*920*1800 |
1420*920*1800 |
|||
Timbang ng makina |
kw |
1250 |
1270 |
1300 |
1350 |
|
