Paano Muling Tinutukoy ng Vertical Dual-Axis Compound Machine ang High-Efficiency Batch Processing?

1. Dual-Spindle Architecture

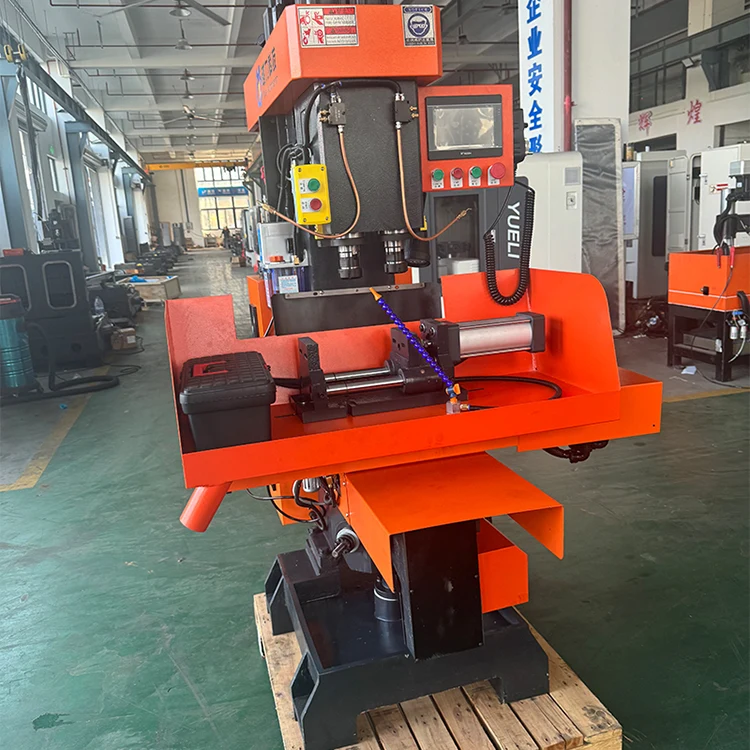

Sa puso ngVertical Dual-Axis Compound Machinenamamalagi ang isang dual-spindle configuration na pangunahing nagbabago kung paano nilapitan ang pagproseso ng batch. Hindi tulad ng mga single-spindle machine na nangangailangan ng maraming pass at madalas na pagbabago ng tool, ang disenyong ito ay nagsasama ng dalawang independiyenteng spindle na tumatakbo sa isang coordinated vertical axis arrangement. Ang Z1 at Z2 axes ay may pagitan sa 120mm, na nagbibigay-daan sa sabay-sabay na machining ng dalawang feature sa parehong workpiece o parallel processing ng dalawang magkahiwalay na bahagi.

Ang bawat spindle ay tumatanggap ng NT30 taper tooling at naghahatid ng mga adjustable na bilis mula 10 hanggang 3000 r/min, na nagbibigay ng flexibility para sa drilling, reaming, at tapping operations. Ang dual-axis approach ay epektibong nagdodoble ng throughput para sa mga angkop na application habang pinapanatili ang katumpakan na kinakailangan para sa mga bahagi ng door fitting at mga katulad na medium-batch na production item.

2. Mga Pangunahing Detalye ng Teknikal

Ang pag-unawa sa mga kakayahan ng makina ay nagsisimula sa mga pangunahing parameter nito. Ang sumusunod na talahanayan ay nagbubuod sa mahahalagang detalye na tumutukoy sa operational envelope nito:

Ang 320mm X-axis travel at 120mm Y-axis na paglalakbay ay nagbibigay ng sapat na work envelope para sa mga produktong door fitting at mga katulad na bahagi. Ang lifting platform ay nag-aalok ng 160mm ng adjustable distance, accommodating iba't ibang workpiece heights. Sa maximum na bilis ng paggalaw na 30 m/min sa X axis, ang makina ay naghahatid ng mabilis na pagpoposisyon na nag-aambag sa pangkalahatang pagbawas ng oras ng pag-ikot.

3. Structural Integrity

AngVertical Dual-Axis Compound Machineay ininhinyero na may pagtuon sa higpit at tibay. Ang istraktura ng katawan ay kapansin-pansing compact habang pinapanatili ang mahusay na higpit-isang kritikal na kadahilanan para sa pagpapanatili ng katumpakan sa panahon ng sabay-sabay na dual-spindle na mga operasyon. Ang ilang mga pagpipilian sa disenyo ay nag-aambag sa katatagan ng istruktura na ito:

• Mga De-kalidad na Alloy Steel Spindle:Ang bawat spindle ay ginawa mula sa premium na haluang metal na bakal, na sumasailalim sa mga proseso ng hardening at heat treatment, na sinusundan ng precision grinding para sa mataas na wear resistance.
• Ultrasonically Quenched Slide Surfaces:Ang mga sliding surface ay sumasailalim sa ultrasonic quenching treatment, na makabuluhang nagpapahusay sa katigasan ng ibabaw at wear resistance. Tinitiyak ng pinagsama-samang lubrication device ang patuloy na pagganap sa pinahabang buhay ng serbisyo.
• Buffer Positioning System:Ang worktable ay may kasamang panimulang device na may buffer positioning na nagpapaliit ng vibration sa mga mabilis na paggalaw sa gilid.
• Pull-Rod Type Handle:Ang kaligtasan ay tinutugunan sa pamamagitan ng isang pull-rod handle na disenyo na lumalaban sa hindi sinasadyang pagkakahiwalay.

Ang mga istrukturang elementong ito ay sama-samang tinitiyak na ang makina ay nagpapanatili ng katumpakan sa posisyon kahit na sa ilalim ng mga pangangailangan ng tuluy-tuloy na batch production.

4. Operational Workflow

Ang pilosopiya ng pagpapatakbo ngVertical Dual-Axis Compound Machinenakasentro sa pagbabawas ng manu-manong interbensyon habang pina-maximize ang throughput. Ang kontrol ng PLC ay nagbibigay ng mas mataas na antas ng automation kumpara sa mga conventional relay-based system, na naghahatid ng mahusay na pagiging maaasahan na direktang binabawasan ang pagkapagod ng operator.

Ang mga pangunahing katangian ng daloy ng trabaho ay kinabibilangan ng:

• Pagproseso ng Single-Setup:Ang pagbabarena, pag-reaming, at pag-tap ng mga operasyon para sa isang malaking bilang ng mga bahagi ay maaaring makumpleto nang sabay-sabay.
• Pamamahala ng Multi-Machine:Ang intuitive na operasyon at automated na kontrol ay nagbibigay-daan sa isang operator na pamahalaan ang maraming machine nang sabay-sabay.
• Maginhawang Pagsasaayos:Nagtatampok ang makina ng simple at madaling gamitin na mga mekanismo ng pagsasaayos, na binabawasan ang oras ng pag-setup sa pagitan ng mga batch.
• Disenyo ng Anti-Polusyon:Ang kagamitan ay nagsasama ng mga tampok na nagpapaliit sa mga panganib sa kontaminasyon, na ginagawa itong angkop para sa mga kapaligiran kung saan ang kalinisan ay isang alalahanin.

Ang disenyo ng daloy ng trabaho na ito ay direktang nagsasalin sa mas mataas na kahusayan para sa maliit hanggang katamtamang batch na mga kapaligiran ng produksyon, kung saan ang oras ng pag-setup at availability ng operator ay kadalasang nagdidikta sa pangkalahatang produktibidad.

5. Saklaw ng Aplikasyon

Ang Vertical Dual-Axis Compound Machine ay partikular na iniakma para sa paggawa at pagproseso ng mga maliliit hanggang katamtamang batch na mga produkto ng door fitting. Ang focus ng application na ito ay gumagamit ng dual-spindle na kakayahan ng makina upang mag-drill, mag-ream, at mag-tap ng maraming feature sa mga bahagi ng hardware ng pinto sa isang operasyon ng pag-clamping.

Higit pa sa mga door fitting, ang mga detalye ng makina—lalo na ang 32mm maximum na diameter ng drilling nito at M32 tapping capacity—ay ginagawa itong angkop para sa mas malawak na hanay ng mga bahagi ng tanso at non-ferrous na metal. Ang 900kg machine weight at 1100×1230×1980mm footprint (kabilang ang sheet metal cover) ay nagpapahiwatig ng isang makina na sapat na malaki para sa mga kapaligiran ng produksyon ngunit sapat na compact para sa mga workshop na may limitadong espasyo sa sahig.

Ang pagpili ng mga bahagi ay higit na tumutukoy sa pagiging maaasahan ng profile ng makina: Sunicon servo motors at CNC system, Schneider AC contactors, Omron relay, at domestic ball screws at linear slide. Ang kumbinasyong ito ng mga naitatag na tatak at mga bahagi ng kalidad ay nag-aambag sa reputasyon ng makina para sa pare-parehong pagganap.
