Abstract
Ang modernong pagmamanupaktura ng katumpakan ay patuloy na hinahabol ang mas mataas na pagkakapare-pareho ng dimensyon at mas kaunting mga siklo ng pag-clamping para sa mga kumplikadong bahagi ng makina.Vertical Dual‑Axis Compound Machineisinasama ang multi-axis motion control at mixed machining functions sa loob ng isang machine frame, na binabawasan ang paulit-ulit na repositioning ng workpiece habang tumatakbo ang produksyon. Tinutuklas ng content na ito ang mga katangiang istruktura nito, mga pangunahing kakayahan sa machining, angkop na mga uri ng workpiece, mga pagsasaalang-alang sa pagpapatakbo at praktikal na payo sa pag-setup para sa mga inhinyero sa pagmamanupaktura at mga technician ng workshop.
Talaan ng mga Nilalaman — I-click ang bawat item upang lumipat sa kaukulang seksyon
- 1. Structural Layout At Integrated Machining Logic
- 2. Pangunahing Pagganap At Teknikal na Pagtutukoy
- 3. Mga Bentahe Para sa Mga Kumplikadong Precision Workpiece
- 4. Mga Common Production Application Fields
- 5. Pag-setup ng Machine At Pang-araw-araw na Mga Pinakamahusay na Kasanayan sa Operasyon
- 6. Mga Madalas Itanong
- 7. Pagtatanong sa Teknikal na Suporta

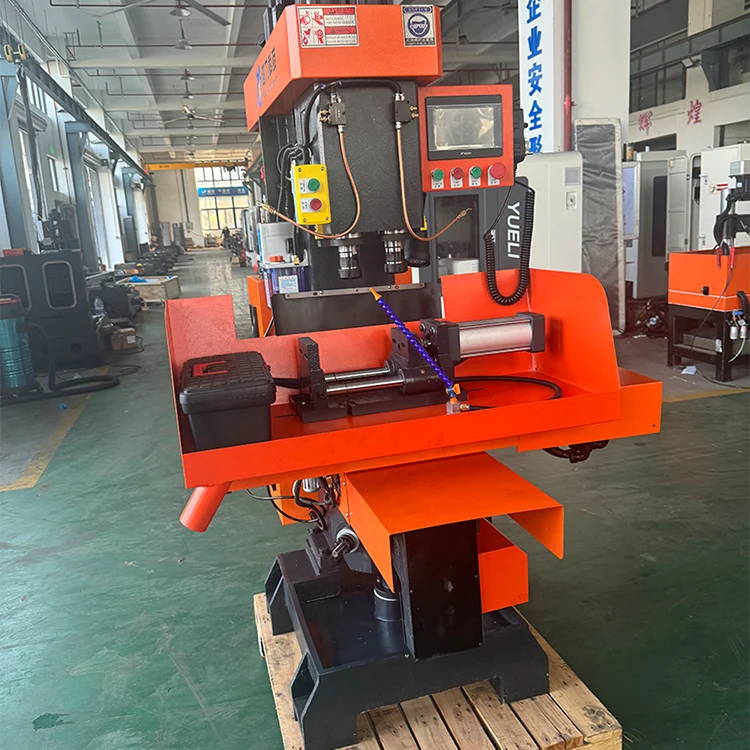

1. Structural Layout At Integrated Machining Logic
Ang mga tradisyunal na tool sa makina ay kadalasang naghihiwalay sa mga proseso ng pagliko, paggiling at pagbabarena sa mga independiyenteng kagamitan. Ang mga workpiece ay dapat na i-dismount, muling i-align at i-clamp nang maraming beses kapag kailangan ang multi-feature machining. Ang bawat hakbang sa muling pag-clamping ay nagpapakilala ng potensyal na paglihis ng posisyon at nagpapalawak ng pangkalahatang mga ikot ng pagproseso.Vertical Dual‑Axis Compound Machinenagdadala ng iba't ibang mga operasyon sa pagputol sa isang solong gumaganang sobre, pagkumpleto ng magkakaibang tampok na machining nang walang paulit-ulit na paghawak ng bahagi.
Ang vertical frame structure ay naghahatid ng matatag na mekanikal na tigas laban sa cutting force vibration. Sinusuportahan ng dalawang coordinated servo-driven axes ang naka-synchronize na paggalaw sa panahon ng composite cutting path. Ang mekanismo ng pagpapalit ng tool ay nagbibigay-daan sa paglipat sa pagitan ng iba't ibang mga cutting tool sa loob ng isang ikot ng programa, na sumasaklaw sa panlabas na pagliko ng profile, paggiling ng mukha, pagbutas ng butas at mga gawain sa pagtapik para sa isang solong pag-setup ng workpiece fixture. Ang advanced na control unit ng CNC ay nagbibigay-kahulugan sa mga kumplikadong G‑code program para i-coordinate ang spindle speed, feed rate at dual‑axis na paggalaw nang sabay-sabay.
Pinipigilan ng machine frame reinforcement at vibration damping component ang resonance na nabuo sa panahon ng heavy-load cutting. Ang ganitong mekanikal na disenyo ay nagpapanatili ng matatag na katumpakan ng posisyon kahit na sa ilalim ng patuloy na pangmatagalang pagpapatakbo ng produksyon. Maaaring i-load ng mga operator ang mga blangko ng hilaw na materyal nang isang beses at tapusin ang karamihan sa mga kinakailangang geometric na tampok bago i-unload ang mga natapos na bahagi.
- Vertical rigid frame para sa pinahusay na anti-vibration performance
- Dalawang naka-synchronize na servo axes para sa compound cutting trajectories
- Awtomatikong paglipat ng multi-tool sa loob ng isang ikot ng pag-clamping
- Pinag-isang kontrol ng CNC para sa coordinated na multi-motion programming
- I-minimize ang paulit-ulit na pagbabawas ng workpiece at muling pag-align
- Compact footprint kumpara sa pag-deploy ng maramihang hiwalay na machine tool
2. Pangunahing Pagganap At Teknikal na Pagtutukoy
Ang katumpakan ng pagma-machine, stroke range at mga parameter ng spindle ay tumutukoy sa totoong kapasidad para sa mga composite machine tool. Ang pagpili ng angkop na kagamitan ay nangangailangan ng pagtutugma ng mga limitasyon sa paglalakbay ng makina, spindle output at positioning resolution upang i-target ang mga sukat ng workpiece at materyal na tigas. Direktang tinutukoy ng mga pangunahing parameter kung aling mga uri ng bahagi ang maaaring kumpletuhin sa loob ng isang-setup na daloy ng trabaho.
Ang katumpakan ng pagpoposisyon at ang katumpakan ng paulit-ulit na pagpoposisyon ay mga kritikal na tagapagpahiwatig para sa pagkakapare-pareho ng bahagi ng batch. Sinusuportahan ng high-precision linear guide pairs at high-resolution na encoder ang stable na paggalaw ng axis. Ang spindle unit ay nagbibigay ng sapat na torque para sa pagputol ng metal sa alloy steel, stainless steel, aluminum at iba pang karaniwang materyales sa engineering. Kasama sa mga auxiliary subsystem ang mekanismo ng pag-alis ng chip, sirkulasyon ng pagpapadulas at paghahatid ng cooling fluid upang mapanatili ang tuluy-tuloy na operasyon ng workshop.
| Item ng Pagganap | Karaniwang Saklaw ng Parameter | Functional na Halaga |
|---|---|---|
| Pangunahing Axis Configuration | High-torque servo spindle | Pangasiwaan ang matigas na materyal na mabibigat na mga gawain |
| Katumpakan ng Pagpoposisyon ng Axis | Pagpapahintulot sa antas ng micron | Garantiyang pare-pareho ang dimensional na output para sa mga batch |
| Pinakamataas na Dimensyon ng Workpiece | Nako-customize ayon sa modelo ng frame | Iangkop para sa iba't ibang mga kinakailangan sa laki ng blangko |
| Awtomatikong Kapasidad ng Tool | Maramihang mga istasyon ng tool | Awtomatikong mag-switch ng mixed-process na tool |
| Pagpapalamig at pagpapadulas | Sistema ng suplay ng likido sa sirkulasyon | Bawasan ang pagsusuot ng tool at kontrolin ang temperatura ng cutting-zone |
| Sistema ng Kontrol | Dalubhasang CNC controller | Suportahan ang kumplikadong compound machining program compilation |
3. Mga Bentahe Para sa Mga Kumplikadong Precision Workpiece
Maraming kumplikadong mekanikal na bahagi ang naglalaman ng mga coaxial cylindrical na ibabaw, mga uka sa dulo ng mukha, mga distributed hole group at milling profile nang sabay. Kung ginawa sa hiwalay na kagamitan, ang pinagsama-samang mga error sa pagpoposisyon ay maiipon mula sa bawat operasyon ng pag-clamping.Vertical Dual‑Axis Compound Machineinaalis ang karamihan sa mga intermediate na muling pag-clamping na hakbang at pinapanatili ang pinag-isang sanggunian ng datum para sa lahat ng mga tampok na machine.
Ang pinababang paghawak ng workpiece ay nagpapababa rin ng mga panganib ng scratch o deformation sa ibabaw na dulot ng paulit-ulit na puwersa ng pag-clamping. Para sa batch production, nakakatulong ang stable na sanggunian ng datum na paliitin ang pangkalahatang pagkakaiba-iba ng dimensyon sa mga natapos na bahagi. Ang mga inhinyero ay maaaring mag-compile ng mga kumpletong programa sa pagpoproseso na sumasaklaw sa lahat ng kinakailangang mga tampok, kaya awtomatikong ginagawa ng makina ang buong pagkakasunud-sunod pagkatapos ng pag-load ng workpiece.
Ito ay nagkakahalaga ng noting na ang composite machining ay hindi magkasya sa bawat workpiece scenario. Ang sobrang laki ng mga blangko o mga bahagi na nangangailangan ng napakaespesyal na hindi karaniwang mga operasyon sa pagbuo ay maaaring mangailangan pa rin ng karagdagang pagproseso sa mga kagamitang pantulong. Dapat suriin ng mga technician ng workshop ang mga detalye ng pagguhit ng bahagi bago kumpirmahin ang daloy ng trabaho sa pagproseso.
4. Mga Common Production Application Fields
Ang mga kagamitang may composite machining na kakayahan ay nakakahanap ng malawak na deployment sa maraming sektor ng pagmamanupaktura ng katumpakan. Ginagamit ng mga automotive component workshop ang ganitong uri ng makina para sa paggawa ng kumplikadong shaft-like at hub-type na bahagi na pinagsasama ang rotational at planar geometric na feature. Pinoproseso ng mga pabrika ng pangkalahatang makinarya ang mga valve body, connector fitting at transmission accessory na bahagi na may halo-halong mga kinakailangan sa pagliko.
Ang pagmamanupaktura ng instrumento ay umaasa sa mataas na katumpakan na output upang makagawa ng mga maselang bahagi ng istruktura para sa pagsubok at pagsukat ng hardware. Gumagamit din ang paggawa ng bahagi ng bagong-energy na kagamitan ng mga composite machine tool para sa mga espesyal na bahagi ng metal na may mga kinakailangan sa maraming tampok. Ang bawat industriya ay nagdadala ng mga natatanging katangian ng materyal at geometric na pagiging kumplikado, kaya ang mga parameter ng programa at pagpili ng tool ay dapat ayusin nang naaayon para sa bawat proyekto.
Ang pagpaplano ng layout ng workshop ay dapat magreserba ng tamang espasyo para sa koleksyon ng chip, paglamig ng sirkulasyon ng likido at regular na pag-access sa pagpapanatili sa paligid ng posisyon ng pag-install ng makina. Ang matatag na supply ng kuryente at pinagmumulan ng compressed-air ay kinakailangan na sumusuporta sa mga kondisyon upang mapanatili ang pangmatagalang stable na operasyon ng makina.
5. Pag-setup ng Machine At Pang-araw-araw na Mga Pinakamahusay na Kasanayan sa Operasyon
Ang wastong pag-install, programming at pagpapanatili ay direktang nakakaimpluwensya sa pangmatagalang pagpapanatili ng katumpakan para sa mga compound machine tool.Vertical Dual‑Axis Compound Machinehumihingi ng mga standardized na daloy ng trabaho sa pagpapatakbo upang mapanatili ang orihinal nitong pagganap sa makina sa libu-libong oras ng produksyon.
Ang pag-level ng machine ay dapat makumpleto nang maingat sa yugto ng pag-install upang maiwasan ang panloob na stress ng frame. Dapat i-verify ng mga operator ang mga value ng offset ng tool, workpiece coordinate system at program simulation bago ang pormal na batch cutting. Ang pana-panahong paglilinis para sa pag-iipon ng chip sa loob ng lugar ng trabaho ay pumipigil sa mga chips na makagambala sa paggalaw ng axis o pagkamot sa mga natapos na ibabaw ng workpiece. Ang status ng lubrication system ay nangangailangan ng regular na inspeksyon upang matiyak na ang mga guide rails at mga pares ng turnilyo ay nakakatanggap ng sapat na supply ng langis.
Sa mahabang panahon na tuluy-tuloy na produksyon, ang pasulput-sulpot na inspeksyon ng natapos na mga sukat ng sample ay nakakatulong na makuha ang banayad na katumpakan ng drift sa isang maagang yugto. Ang abnormal na ingay o vibration na lumilitaw sa panahon ng pagputol ay dapat mag-trigger ng agarang pagsusuri para sa pagkasira ng tool, pagkaluwag ng fixture o mga anomalya ng mekanikal na bahagi. Mahigpit na sundin ang manual ng pagpapatakbo para sa pana-panahong inspeksyon ng bahagi at mga siklo ng pagpapalit ng bahagi.
Yuelinagpapatupad ng mahigpit na mekanikal na pagpupulong at mga pamamaraan sa pagsubok para sa bawat natapos na tool sa makina bago ihatid sa mga lugar ng pagmamanupaktura.
6. Mga Madalas Itanong
Ang mga bahaging nagsasama ng mga rotational profile, milling surface at distributed hole structure ay pinakaangkop. Pinapanatili ng one-setup processing ang pinag-isang datum at binabawasan ang mga error na ipinakilala sa pamamagitan ng paulit-ulit na pag-clamping at muling pagpoposisyon.
Ang katayuan ng leveling ng makina, kundisyon ng tool, katatagan ng kabit, pagsasaayos ng parameter ng programa at panginginig ng boses ng ambient workshop ay lahat ay may impluwensya. Ang regular na pagpapanatili at standardized na operasyon ay nakakatulong na mapanatili ang matatag na katumpakan na output.
Kailangan ng mga operator ang pag-unawa sa dual-axis na naka-synchronize na paggalaw at mixed-process programming logic. Ang karaniwang CAM software ay maaaring makabuo ng mga naaangkop na code ng programa pagkatapos ng tamang pagsasaayos ng modelo ng workpiece.
Kabilang sa mga pangunahing gawain ang pagsuri sa pagpapadulas ng guide rail, paglilinis ng chip chamber, inspeksyon sa may hawak ng tool, pagsubaybay sa kondisyon ng cooling-liquid at pana-panahong pag-calibrate ng katumpakan ayon sa mga alituntunin sa pagpapatakbo.
Para sa mga detalye ng detalye ng makina at konsultasyon sa aplikasyon,makipag-ugnayan sa amin.
