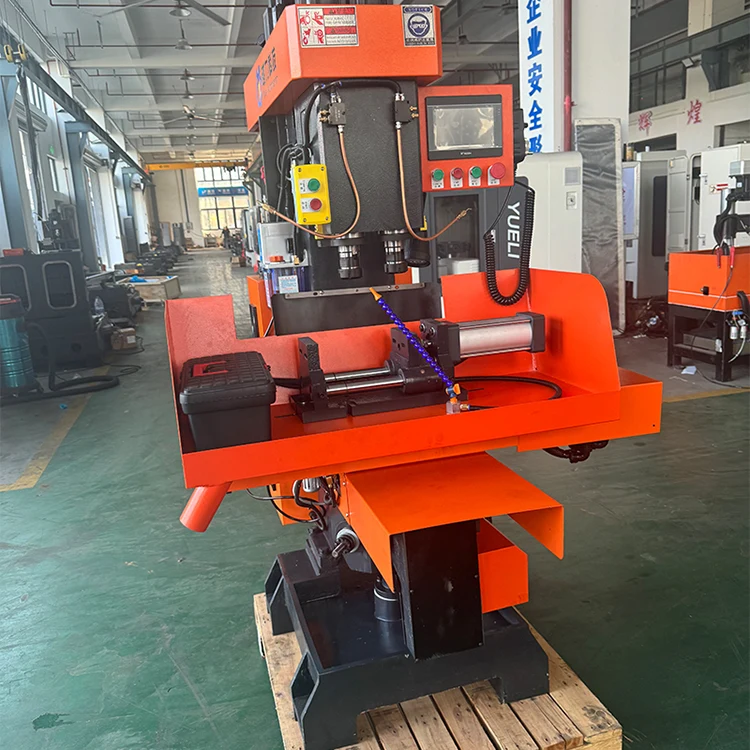

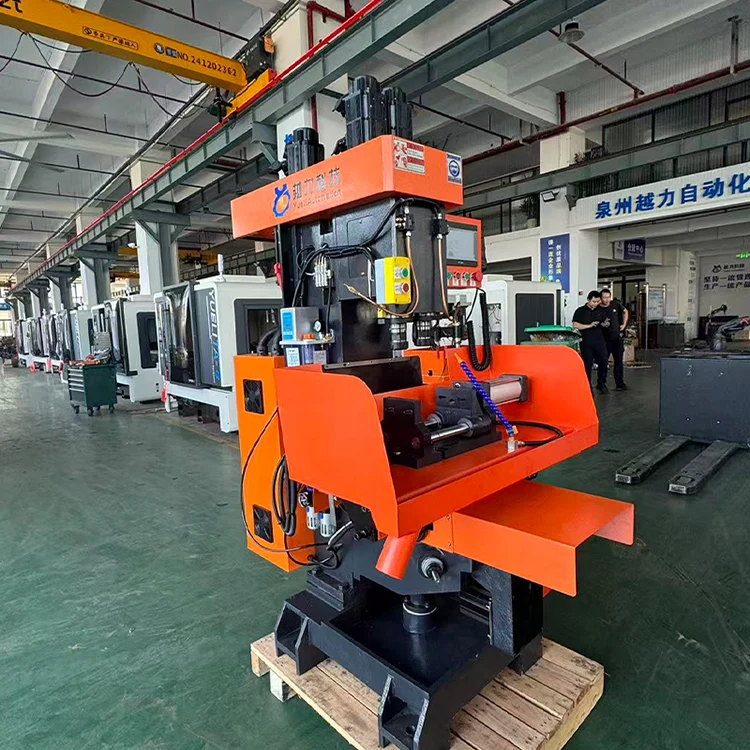

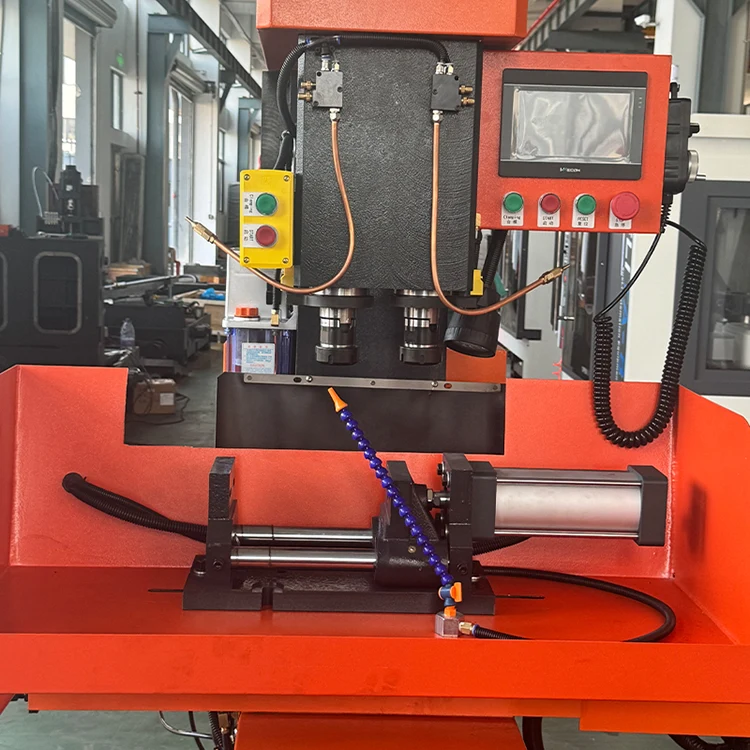

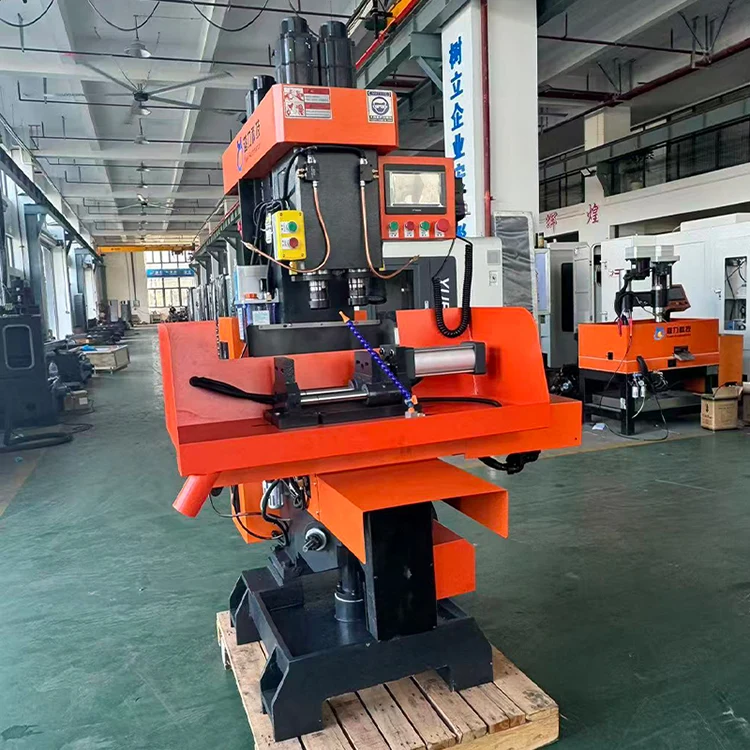

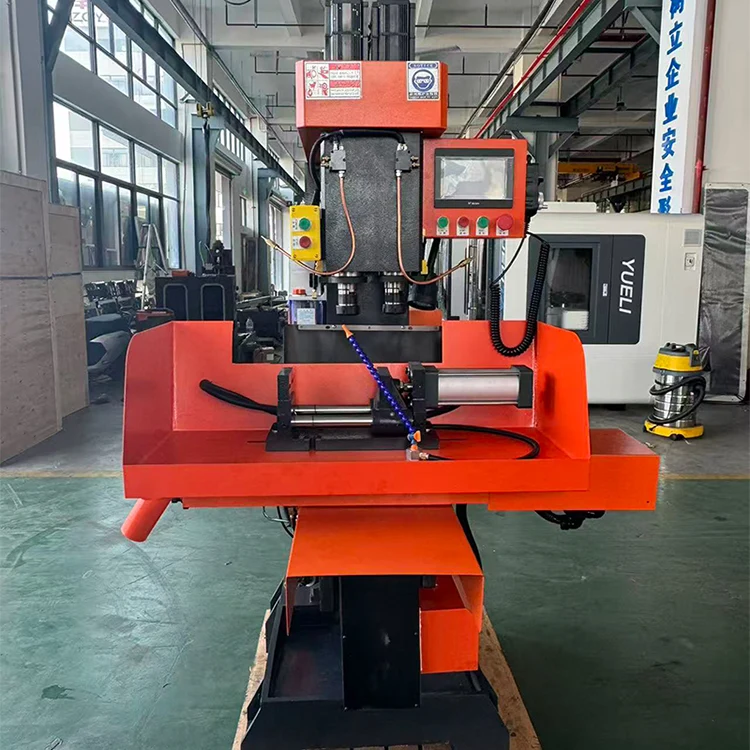

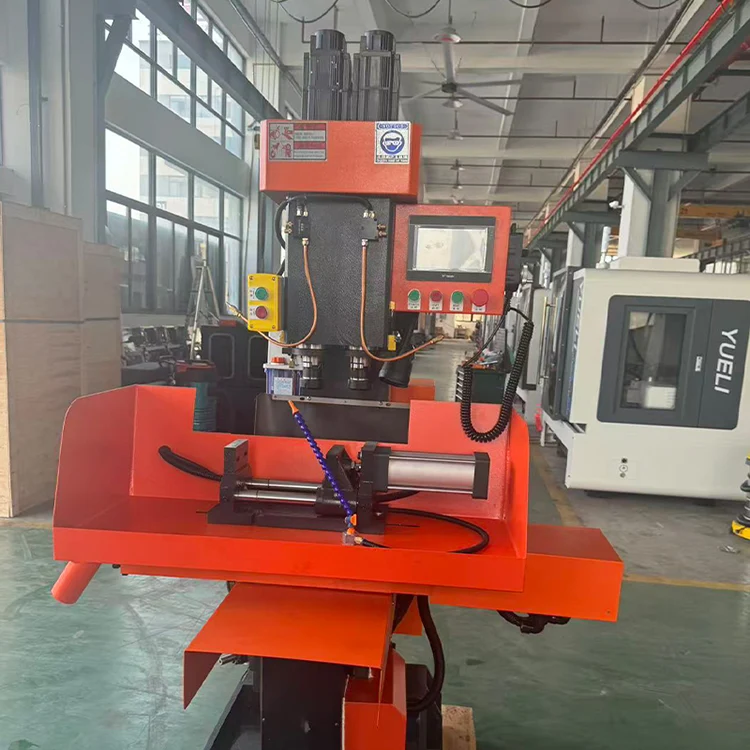

Vertical Dual-Axis Compound Machine

Ang Vertical Dual-Axis Compound Machine (internal na modelong ZSK4132X2B) ay ginawa ng Quanzhou Yueli Automation Equipment Co., Ltd. Ito ay angkop para sa produksyon at pagproseso ng maliliit hanggang katamtamang batch na mga produktong fitting ng pinto. Nagtatampok ang machine tool ng makinis at eleganteng hitsura, na may simple at intuitive na operasyon at maginhawang pagsasaayos. Ang paggamit ng kontrol ng PLC, ipinagmamalaki nito ang mas mataas na antas ng automation at mahusay na pagiging maaasahan, na nagpapababa sa intensity ng paggawa ng mga operator. Binibigyang-daan nito ang isang operator na pamahalaan ang maraming makina at nagsisilbing perpektong kagamitan sa pagproseso ng mataas na kahusayan at anti-polusyon.

Panimula ng Produkto

Ang Vertical Dual-Axis Compound Machine ay angkop para sa paggawa at pagpoproseso ng maliliit hanggang katamtamang batch na mga produkto ng door fitting. Nagtatampok ang machine tool ng makinis at eleganteng hitsura, na may simple at intuitive na operasyon at maginhawang pagsasaayos. Ang paggamit ng kontrol ng PLC, ipinagmamalaki nito ang mas mataas na antas ng automation at mahusay na pagiging maaasahan, na nagpapababa sa intensity ng paggawa ng mga operator. Binibigyang-daan nito ang isang operator na pamahalaan ang maraming makina at nagsisilbing perpektong kagamitan sa pagproseso ng mataas na kahusayan at anti-polusyon.

· Makinis at eleganteng hitsura na may simple at intuitive na operasyon.

· Maginhawang pagsasaayos at mas mataas na antas ng automation na may kontrol sa PLC.

· Mahusay na pagiging maaasahan na may pinababang lakas ng paggawa.

· Maaaring pamahalaan ng isang operator ang maraming machine.

Pangunahing Teknikal na Parameter

Nalalapat ang mga sumusunod na teknikal na parameter sa Vertical Dual-Axis Compound Machine.

Istraktura at Katangian ng Makina

Ang Vertical Dual-Axis Compound Machine ay may mga sumusunod na feature sa istruktura at performance.

· Maaaring kumpletuhin nang sabay-sabay ang pagpoproseso, pag-drill, pag-ream at pag-tap ng maraming bahagi nang may mataas na kahusayan.

· Ang istraktura ng katawan ay siksik at may magandang tigas.

· Ang pangunahing shaft ay gawa sa mataas na kalidad na alloy steel, pinatigas at pinainit, precision ground, at may mataas na wear resistance.

· Ang sliding surface ay ultrasonically quenched at may lubrication device upang matiyak ang buhay ng serbisyo ng sliding surface.

· Ang workbench ay gumagalaw pakaliwa at pakanan na may panimulang device at buffer positioning device, na may maliit na vibration at mabilis na paggalaw.

· Ang hawakan ay gumagamit ng uri ng pull rod, na hindi madaling matanggal at may mataas na kaligtasan.

Istraktura at Pagganap

Ang disenyo ng Vertical Dual-Axis Compound Machine ay umaangkop sa mga katangian ng istruktura ng milling machine at sumusuporta sa panimulang device, na may mga bentahe ng mataas na kahusayan sa pagproseso, matatag na katumpakan at simpleng pamamaraan ng pagpapatakbo.

· Pagpalit ng sinturon at istraktura ng pag-igting, madaling baguhin ang bilis at pag-igting ng sinturon.

· Ang pangunahing shaft ay hinihimok ng isang 4KW/4P na motor sa pamamagitan ng isang kasabay na sinturon, na may mataas na kahusayan sa paghahatid at mababang ingay.

· Ang kaliwa at kanang spindle na awtomatikong pagbawi na mekanismo ay maaaring palaging panatilihin ang spindle sa isang estado na handa para sa pagproseso, makatipid ng oras at pagpapabuti ng kahusayan sa trabaho.

· Madaling ipihit ang hawakan ng pag-angat upang mapagtanto ang pag-angat ng platform ng pag-aangat.

· Ang workbench ay nilagyan ng buffer positioning upang matiyak ang maaasahang pagpoposisyon at matatag na katumpakan.

· Ang gitnang karwahe at lifting platform ay idinisenyo na may mga mekanismo ng pag-lock upang matiyak ang matatag na pagpoposisyon ng workpiece, na nakakatulong upang matiyak ang katumpakan ng pagproseso.

· Ginagamit ang pneumatic device upang maisakatuparan ang awtomatikong kontrol, mahusay na pagiging maaasahan, at matiyak ang mataas na kahusayan at mataas na katumpakan ng pagproseso.

Sistema ng pagpapadulas

Gumagamit ang Vertical Dual-Axis Compound Machine ng positive displacement automatic lubrication system. Nalalapat ang sumusunod na iskedyul ng pagpapadulas.

Sistema ng Elektrisidad

Ginagamit ng Vertical Dual-Axis Compound Machine ang sumusunod na configuration ng electrical system.

· CNC System: Sunicon.

· Servo motor: Sunicon.

· Spindle servo: Zhima Technology.

· AC contactor: Schneider.

· Relay: Omron.

· Pneumatic vise: YUELI.

Proteksyon sa Kaligtasan

Ang Vertical Dual-Axis Compound Machine ay sumusunod sa GB 15760-2004 pangkalahatang teknikal na mga kinakailangan para sa kaligtasan ng proteksyon ng mga metal cutting machine tool at nilagyan ng mga kinakailangang pangkaligtasang device at mga palatandaan ng babala.

· Gumagamit ang X-axis ng isang ganap na nakapaloob na stainless steel sheet metal shield upang epektibong harangan ang mga cutting fluid at chips.

· Gumagamit ang Z-axis ng proteksyon ng sheet metal at isang teleskopiko na takip upang epektibong mapahaba ang buhay ng serbisyo.

· Ang mga X at Z ax ay nilagyan ng mga hard at soft limit para maiwasan ang mga malfunction na dulot ng mga error sa pagpapatakbo, mga error sa programming, mga pagkabigo sa drive, atbp.

· Sumusunod ang de-koryenteng disenyo sa GB5226.1 electrical standard na may overcurrent at short circuit na proteksyon.

· Ang de-koryenteng cabinet ay gumagamit ng isang ganap na nakapaloob na disenyo na may mga axial flow fan para sa pagkawala ng init.

· May built-in na baterya ang NC system; kung mawalan ng kapangyarihan ang system, hindi mawawala ang mga nakaimbak na programa sa machining.

· Alarm function at emergency stop button upang maiwasan ang pinsalang dulot ng iba't ibang biglaang pagkakamali.

Mga Karaniwang Accessory at Dokumento

Ang Vertical Dual-Axis Compound Machine ay may mga sumusunod na accessory at dokumento.

Kasama ang mga tool:

· Double-ended wrench 17-19, 12-14, 8-10, 22-24 (1 bawat isa)

· Proximity Switch (2 piraso)

· Collet Φ20 (2 piraso)

· Hexagon wrench 1.5-10 (1 set)

Mga Madalas Itanong

Ano ang CNC system na ginagamit sa vertical dual-axis compound machine na ito?

Ang makina ay gumagamit ng Sunicon CNC system.

Ano ang spindle taper at maximum na kapasidad ng pagbabarena?

Ang spindle taper ay NT30. Ang maximum na diameter ng drilling ay 32mm para sa mga bahagi ng tanso, at ang maximum na diameter ng tapping ay M32.

Ano ang mga paglalakbay ng X, Y at Z1/Z2 axis?

Ang X axis travel ay 320mm, Y axis travel ay 120mm, at Z1/Z2 axis travel ay 110mm.

Ano ang bilis ng spindle at bigat ng makina?

Ang bilis ng spindle ay mula 10 hanggang 3000 r/min na may adjustable na bilis. Ang bigat ng makina ay 900kg.

Ano ang kabuuang kinakailangan ng kuryente?

Ang kabuuang kapasidad ng supply ng kuryente ay 7KW.

Quanzhou Yueli Automation Equipment Co., Ltd. – Nan'an, Fujian, China – Itinatag 2013
