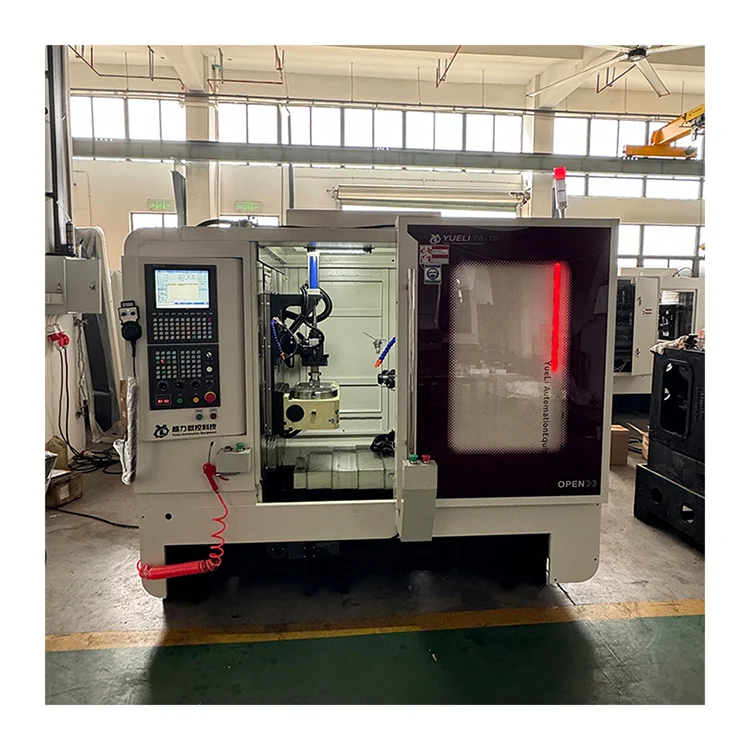

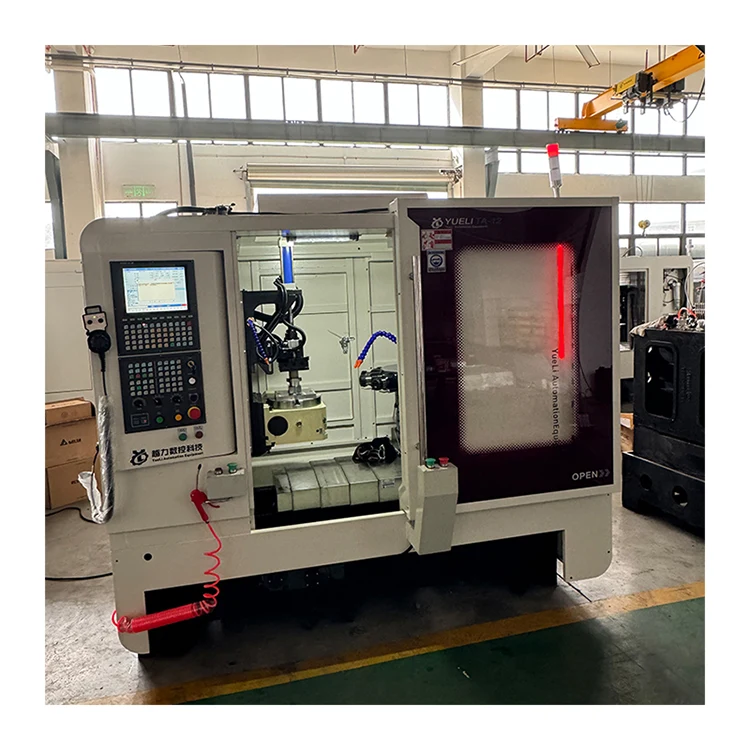

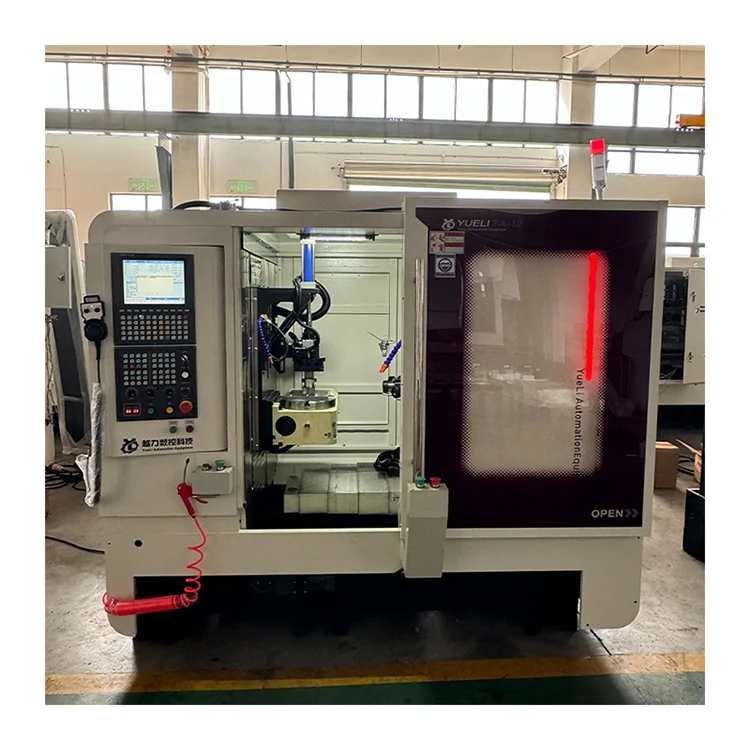

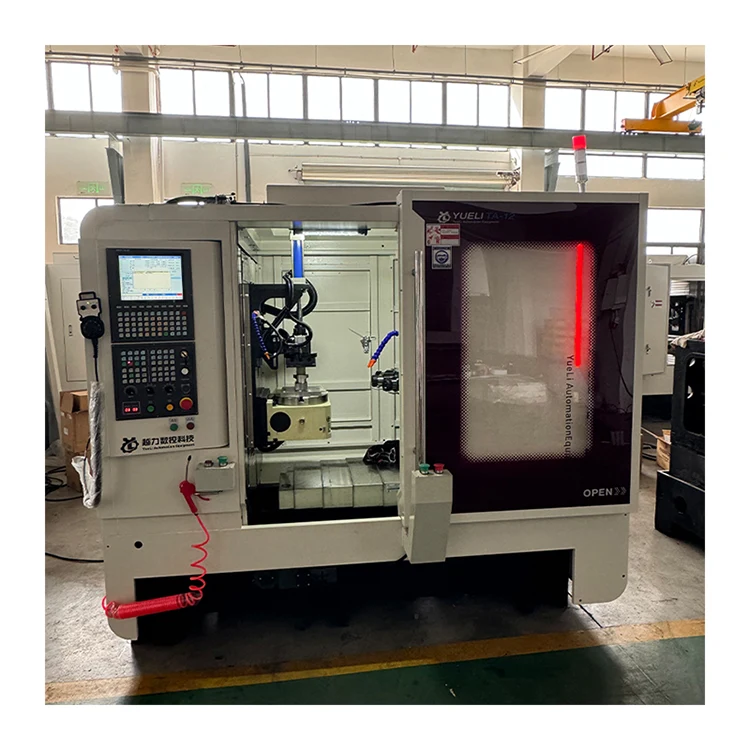

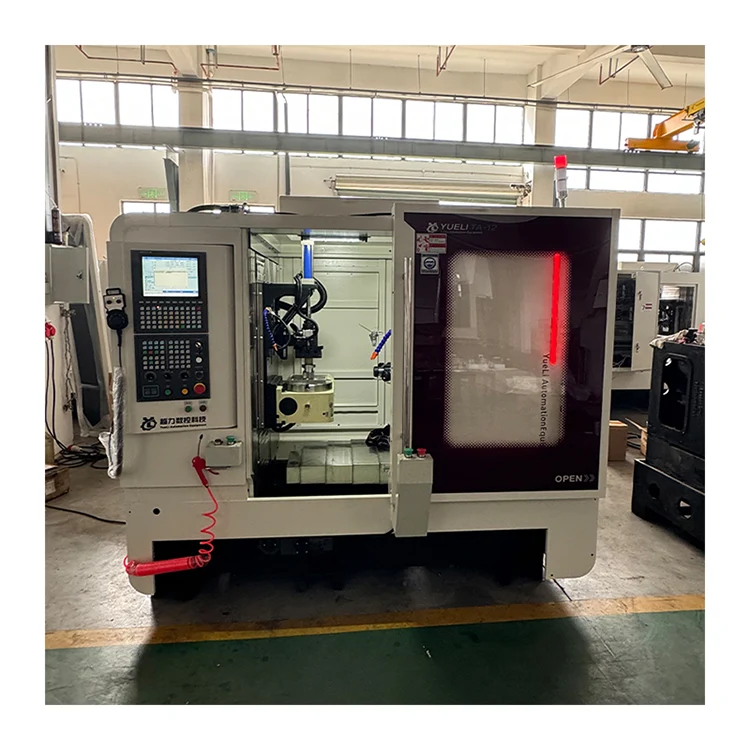

Pahalang na 12-Spindle CNC Turret Machine

Ang Horizontal 12-Spindle CNC Turret Machine (internal model TA-12) ay gawa ng Quanzhou Yueli Automation Equipment Co., Ltd. Ito ay angkop para sa produksyon at pagproseso ng malaki at katamtamang dami ng mga batch. Nagtatampok ang makina ng makinis at mapagbigay na hitsura, simple at intuitive na operasyon, at maginhawang pagsasaayos. Sa kontrol ng CNC, nag-aalok ito ng mas mataas na automation, mahusay na pagiging maaasahan, at pinababang lakas ng paggawa, na nagbibigay-daan sa isang tao na magpatakbo at mamahala ng maraming makina. Ang produktong ito ay isang perpektong kagamitan sa pagpoproseso ng mataas na kahusayan laban sa polusyon.

Panimula ng Produkto

Ang pahalang na 12-Spindle CNC Turret Machine ay angkop para sa produksyon at pagproseso ng malaki at katamtamang dami ng mga batch. Ang hitsura ng makina ay makinis at mapagbigay, ang operasyon ay simple at intuitive, at ang pagsasaayos ay maginhawa. Ang kontrol ng CNC ay pinagtibay, ang antas ng automation ay mas mataas, ang pagiging maaasahan ay mabuti, ang lakas ng paggawa ng operator ay nabawasan, at ang pagpapatakbo at pamamahala ng isang tao at maramihang mga makina ay maaaring maisakatuparan.

Mga Parameter ng Teknikal na Configuration

Nalalapat ang mga sumusunod na bahagi at detalye sa Horizontal 12-Spindle CNC Turret Machine.

Pangunahing Teknikal na Parameter

Nalalapat ang mga sumusunod na teknikal na parameter sa Horizontal 12-Spindle CNC Turret Machine.

Istraktura at Pagganap ng Machine

Ang Horizontal 12-Spindle CNC Turret Machine ay may mga sumusunod na feature sa istruktura at performance.

· Simple machining center. Ang kontrol ng programa ay gumagamit ng Taiwan Hust control system na may function ng pag-detect upang maiwasan ang pinsala sa gripo o tool dahil sa solenoid valve o cylinder failure. Human-machine friendly na dialogue para sa madaling operasyon.

· Angkop para sa malaki at katamtamang pagpoproseso ng mga bahagi ng batch. Nakumpleto ang isang beses na pag-clamping. Mataas na kahusayan at mahusay na katumpakan.

· Hindi kailangang palitan ng mekanismo ng pagtapik ang lead screw drive. Ang pitch ay pamantayan. Ang pangunahing servo motor ng Beijing CTB na may sariling frequency conversion ay nagpapabuti sa pagkamagaspang sa ibabaw ng thread at tinitiyak ang katumpakan.

· Malayang pagsasaliksik at pagpapaunlad ng mga bahagi ng power head. Precision grinding. Magandang wear resistance. Mahabang buhay ng serbisyo.

· Pinapayagan ng Hust CNC system ang pagtatakda ng bilis ng feed ayon sa mga pangangailangan. Pagkatapos ng pangmatagalang paggamit, ang tornilyo ng lead ay napuputol, ang sistema ay may function ng kompensasyon ng tool.

· Ang bawat motorized sliding surface ay gumagamit ng sentralisadong awtomatikong lubrication device upang matiyak ang buhay ng serbisyo ng machine tool.

· Paggalaw ng sliding table na hinimok ng servo motor. Maaaring itakda nang digital ang maramihang mga coordinate. Mataas na katumpakan ng pagpoposisyon. Mababang panginginig ng boses. Mabilis na tugon.

· Sa panahon ng pagproseso, ipinapakita ang status ng workpiece sa touch screen. Pag-andar ng alarma para sa mga pagkakamali.

· Ang ganap na nakapaloob na proteksyon ay nagsisiguro ng personal na kaligtasan at pinapahusay ang kapaligiran sa pagpoproseso.

Pangunahing Mga Bahagi ng Istraktura

Ang Horizontal 12-Spindle CNC Turret Machine ay binubuo ng mga sumusunod na pangunahing bahagi ng istruktura.

· Column: 1 set

· Ang ika-4 na axis: 1 set

· Base: 1 set

· Electronic system: 1 set

· Hydraulic vise: 1 set

· Sistema ng pag-alis ng chip: 1 set

Sistema ng Elektrisidad

Ang Horizontal 12-Spindle CNC Turret Machine ay gumagamit ng mga sumusunod na electrical component.

· Solenoid valve: Taiwan AirTAC. Magandang katatagan. Ang presyon ng hangin ay hindi maaaring mas mababa sa 0.5MPa.

· AC contactor: Schneider. Magandang katatagan.

· Relay: Omron. Magandang katatagan.

Sistema ng pagpapadulas

Ang bawat power head ng Horizontal 12-Spindle CNC Turret Machine ay lubricated ng butter, na madaling gamitin at patakbuhin, na tinitiyak ang buhay ng serbisyo ng lubricating surface.

Mga Karaniwang Accessory at Dokumento

Ang Horizontal 12-Spindle CNC Turret Machine ay may mga sumusunod na accessory at dokumento.

· Kasama ang tool box: Double-ended wrench 17-19, Hexagonal wrench 1.5-10 (1 set).

· Random na mga dokumento: System specification, operation manual, driver instruction (1 kopya bawat isa).

Mga Madalas Itanong

Ano ang spindle interface at maximum na kapasidad ng pagbabarena?

Ang interface ng spindle ay ER40. Ang maximum na diameter ng pagbabarena ay 60mm para sa tanso sa pamamagitan ng mga butas, at ang maximum na diameter ng tapping ay M50 × 3mm para sa tanso.

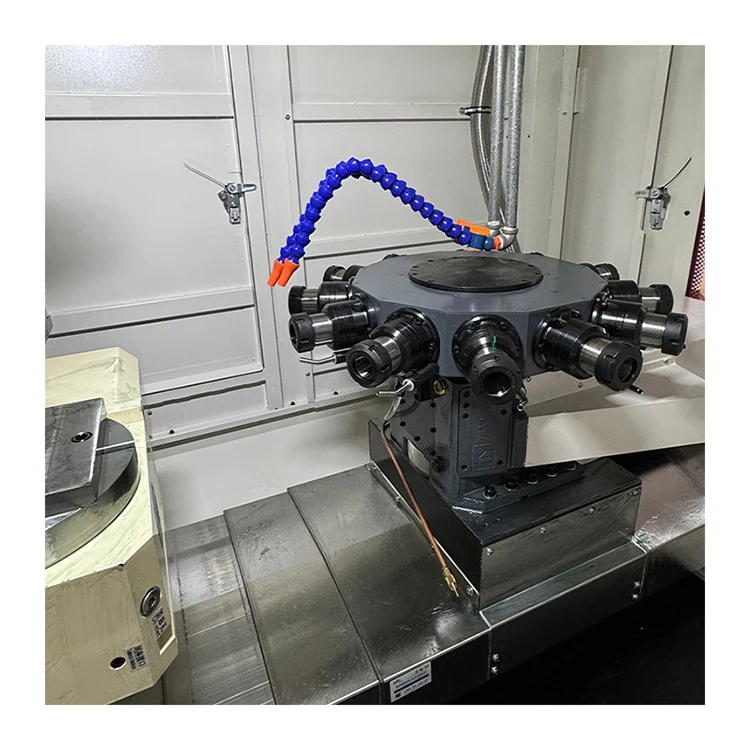

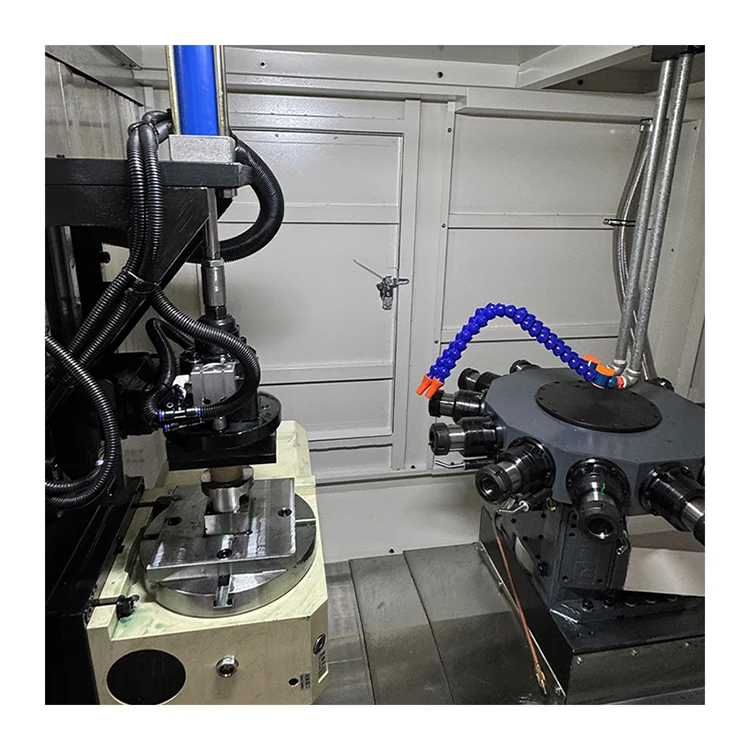

Ilang spindles mayroon ang turret?

Ang rotary turret ay may 12 spindles. Ang oras ng pagbabago ng tool ay 0.8 segundo bawat 180 degrees.

Ano ang mga paglalakbay ng X, Y at Z axis?

Ang X axis travel ay 350mm, Y axis travel ay 400mm, at Z axis travel ay 300mm. Ang maximum na bilis ng paggalaw para sa lahat ng axes ay 30 m/min.

Ano ang CNC system at spindle motor power?

Ginagamit ng makina ang Taiwan Hust CNC system na may servo spindle motor power na 5.5KW hanggang 7.5KW (opsyonal).

Ano ang timbang at sukat ng makina?

Ang mga sukat ng makina ay 2200 × 1765 × 1922mm na may takip na sheet metal, at ang netong timbang ay 3500KG.

Quanzhou Yueli Automation Equipment Co., Ltd. – Nan'an, Fujian, China – Itinatag 2013
