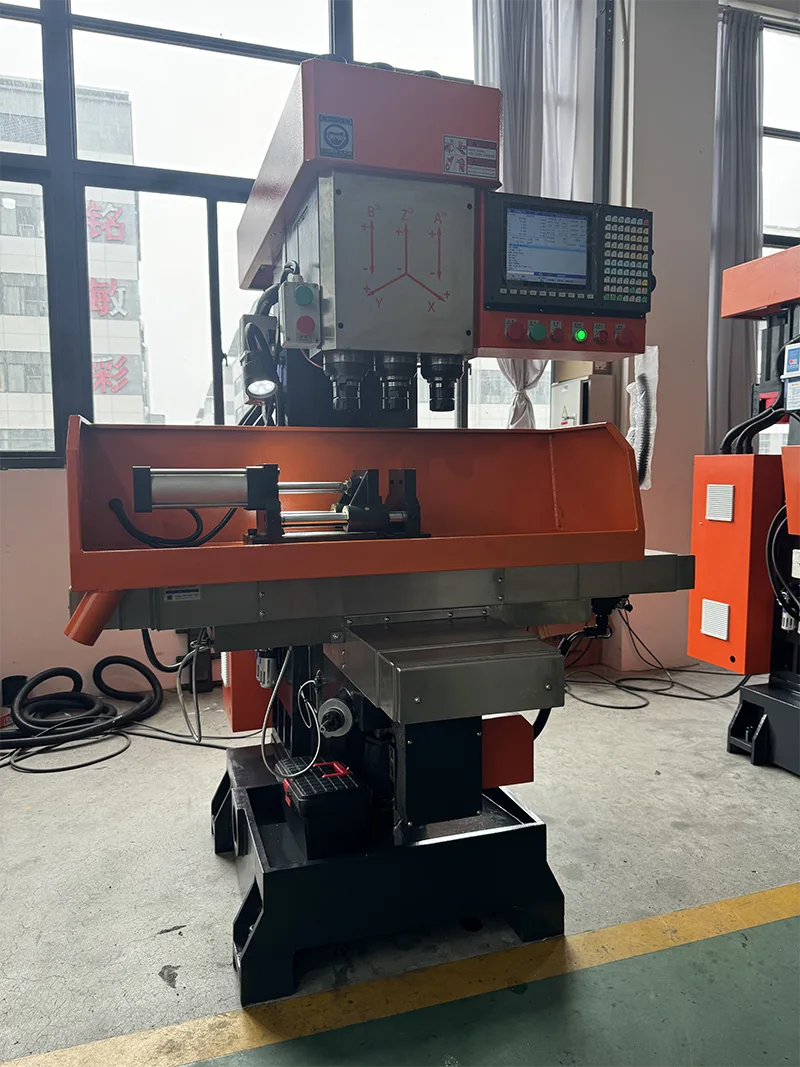

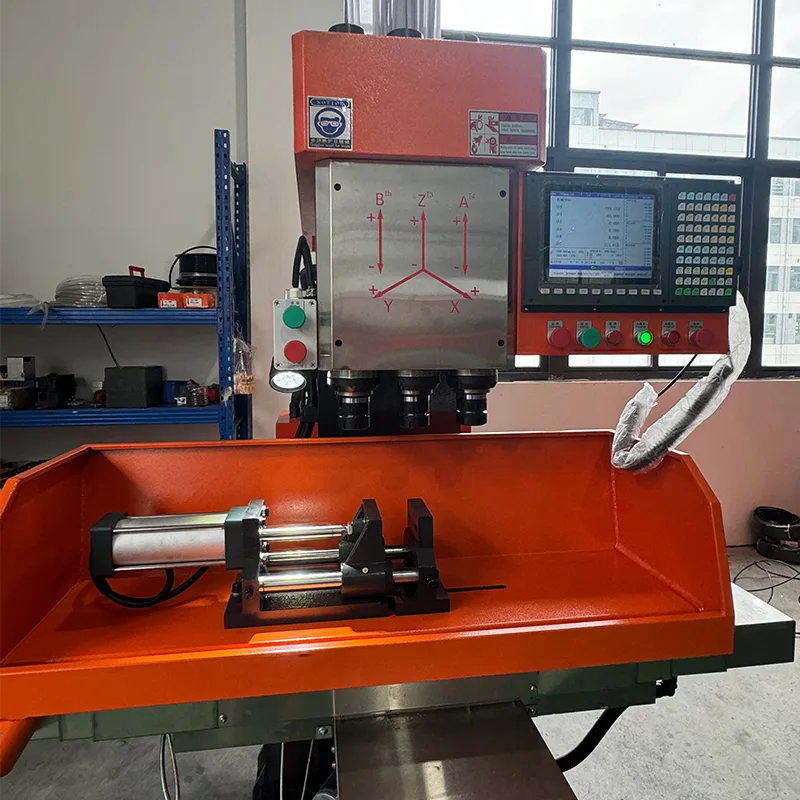

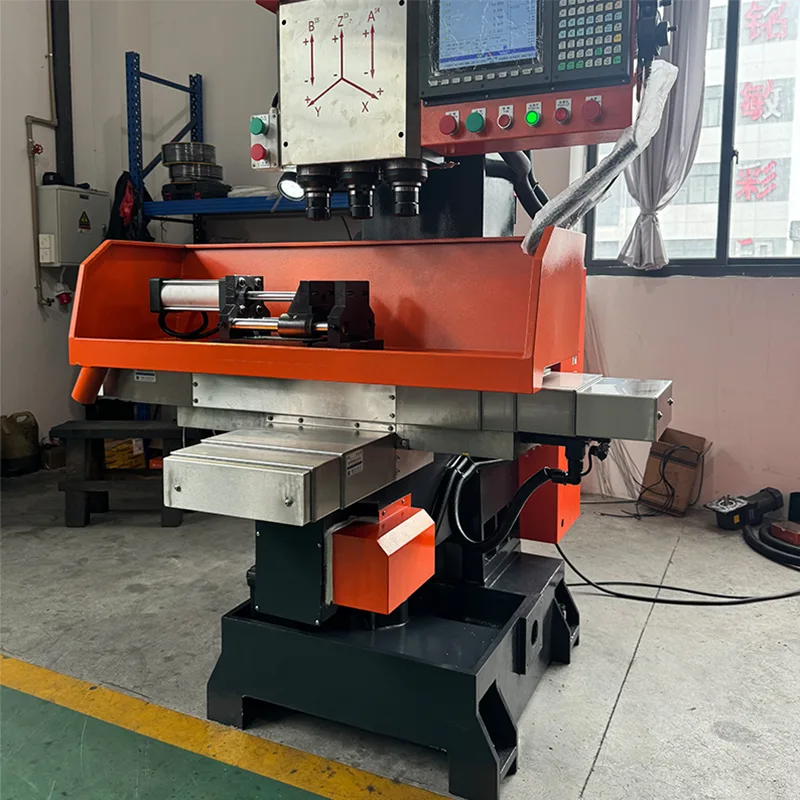

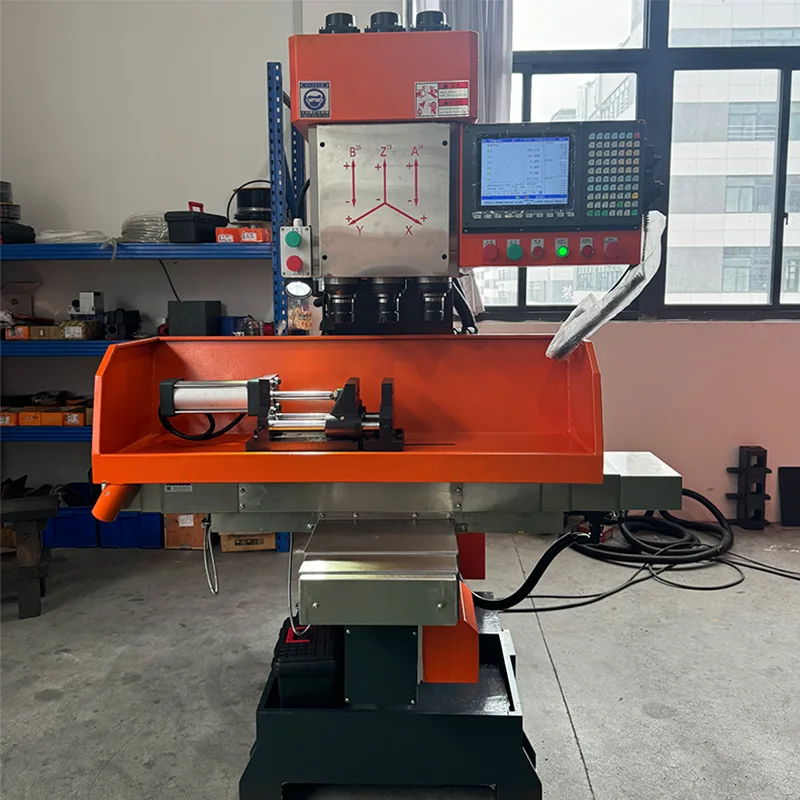

Vertical CNC Three-Axis

Ang Vertical CNC three-axis ZSK-4150X4 ay isang mature na produkto ng aming kumpanya. Ang machine tool na ito ay nilulutas ang problema na ang pagbabarena, reaming at pag-tap ay hindi maaaring makumpleto nang sabay-sabay kapag nagpoproseso ng malaking bilang ng mga bahagi. Kumpletuhin ang pagbabarena, reaming, chamfering at pag-tap at iba pang mga kinakailangan, ito ay isang perpektong mekanikal na kagamitan upang makamit ang mataas na kahusayan at pagtitipid ng enerhiya. Ang makina ay madaling patakbuhin at maaaring malayang paandarin nang walang espesyal na teknikal na tauhan. Ang kumpanya ay nakaipon ng higit sa sampung taon ng propesyonal na teknolohiya at mahigpit na kontrol sa kalidad, at mayroon itong mahusay na serbisyo pagkatapos ng pagbebenta, na mahusay na natanggap ng mga customer.

Panimula ng Produkto

Ang Vertical CNC three-axis ZSK-4150X4 ay isang mature na produkto ng aming kumpanya. Ang machine tool na ito ay nilulutas ang problema na ang pagbabarena, reaming at pag-tap ay hindi maaaring makumpleto nang sabay-sabay kapag nagpoproseso ng malaking bilang ng mga bahagi.

· Kumpletuhin ang pagbabarena, reaming, chamfering at pag-tap sa isang operasyon.

· Mainam na kagamitang mekanikal upang makamit ang mataas na kahusayan at pagtitipid ng enerhiya.

· Madaling patakbuhin nang walang espesyal na teknikal na tauhan.

· Higit sa sampung taon ng propesyonal na teknolohiya at mahigpit na kontrol sa kalidad.

· Magandang serbisyo pagkatapos ng benta, mahusay na natanggap ng mga customer.

Pangunahing Tampok

Ang Vertical CNC three-axis ZSK-4150X4 ay may mga sumusunod na tampok.

· Pagproseso ng isang malaking bilang ng mga bahagi, pagbabarena at reaming, at pag-tap ay nakumpleto sa isang pagkakataon, na may mataas na kahusayan.

· Ang fuselage ay siksik at matibay.

· Ang pangunahing baras ay gawa sa mataas na kalidad na haluang metal na bakal, at ito ay pinatigas at ginagamot sa init, tiyak na giniling. Ito ay may mataas na wear resistance.

· Ang sliding surface ay pinapatay ng supersonic frequency. Mayroon itong lubricating device upang matiyak ang buhay ng serbisyo ng sliding surface.

· Ang kaliwa at kanang paggalaw ng worktable ay gumagamit ng panimulang device at buffer positioning device, na may maliit na vibration at mabilis na paggalaw.

· Ang hawakan ng kutsilyo ay gumagamit ng uri ng pull rod, na hindi madaling mahulog. Ito ay may mataas na kaligtasan.

Teknikal na Pagtutukoy

Ang mga sumusunod na teknikal na parameter ay nalalapat sa Vertical CNC three-axis ZSK-4150X4.

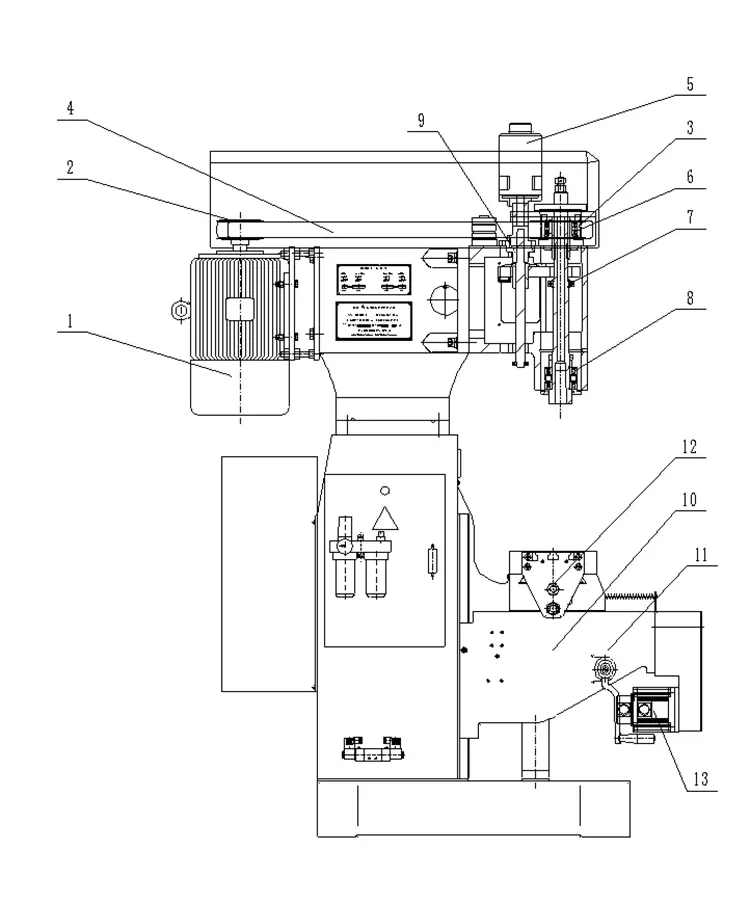

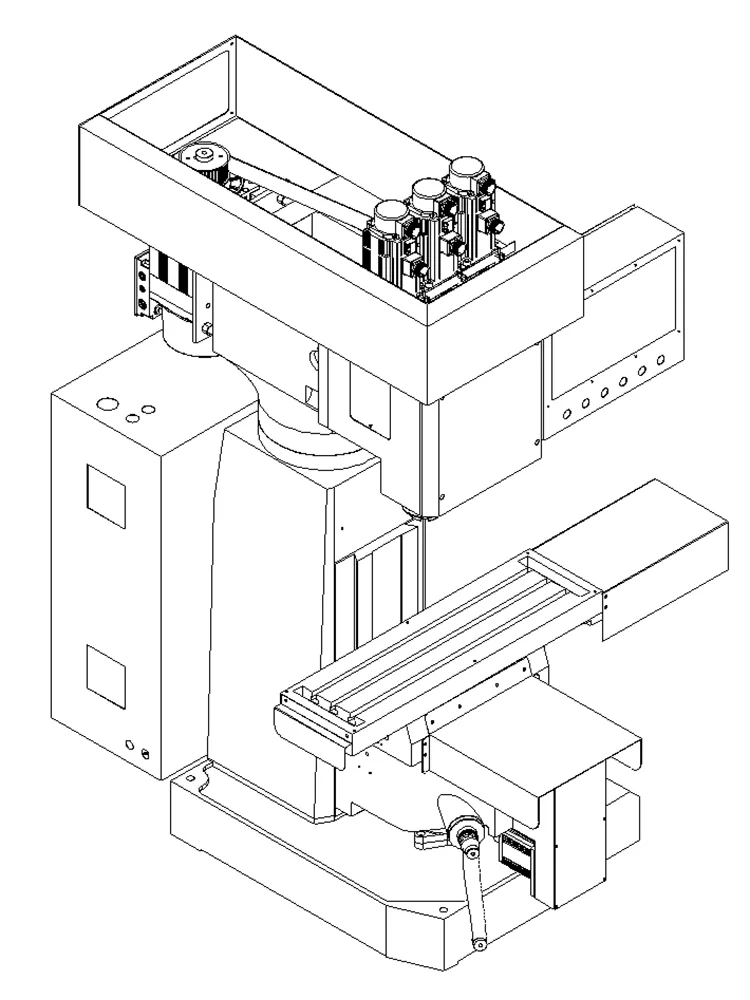

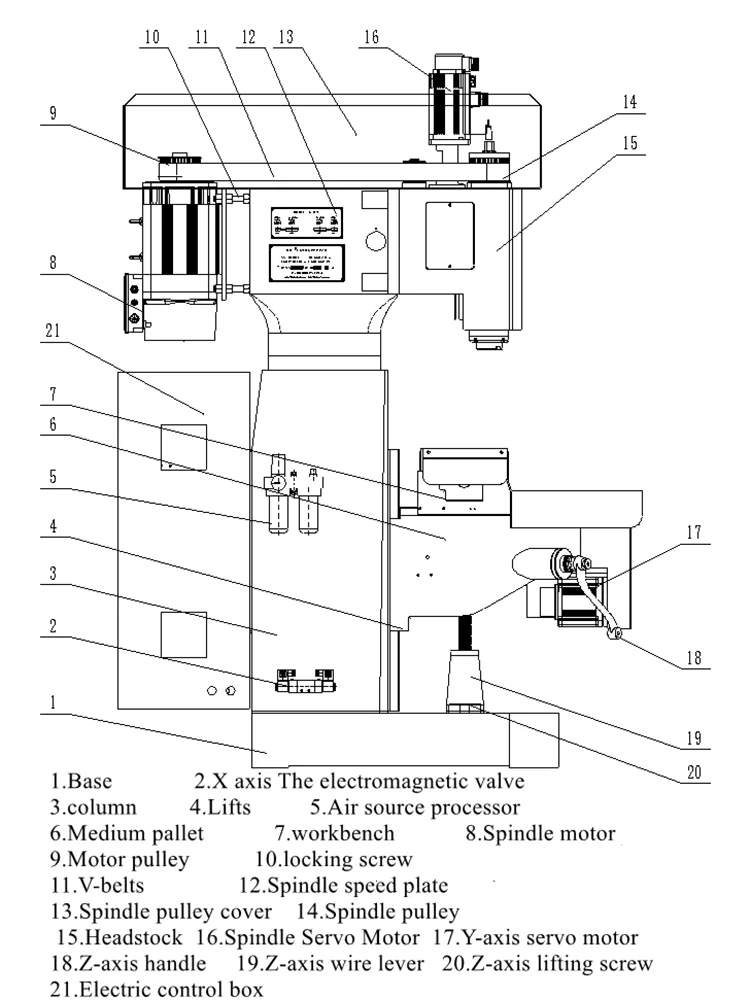

Machine Tool Mekanismo at Pagganap

Ang disenyo ng Vertical CNC three-axis ZSK-4150X4 ay gumagamit ng mga istrukturang katangian ng milling machine at sumusuporta sa panimulang aparato, na may mga bentahe ng mataas na kahusayan sa pagproseso, matatag na katumpakan, at simpleng mga pamamaraan ng operasyon. Ang paggamit ng PLC para sa pagpoproseso ng logic control ay maaaring epektibong maiwasan ang arc short circuit na dulot ng forward at reverse switching ng motor. Kasabay nito, ang paraan ng pag-trigger ng pulso ay ginagamit upang himukin ang solenoid valve upang maiwasan ang hindi pangkaraniwang bagay na ang solenoid valve coil ay pinalakas sa loob ng mahabang panahon, na nagiging sanhi ng pagkasunog ng coil.

· Istraktura: Simple machining center. Ang kontrol ng programa ay gumagamit ng Taiwan Yitu control system na may function ng detection upang maiwasan ang pagkasira ng gripo o tool dahil sa solenoid valve o oil cylinder failure. Human-machine friendly na dialogue para sa madaling operasyon.

· Angkop para sa malaki at katamtamang pagpoproseso ng mga bahagi ng batch. Isang beses na clamping. Mataas na kahusayan at mahusay na katumpakan.

· Ang mekanismo ng pagtapik ay hindi kailangang palitan ang lead screw drive. Ang pitch ay pamantayan. Ang Beijing super-synchronous na pangunahing servo motor na may sariling frequency conversion ay nagpapabuti sa pagkamagaspang sa ibabaw ng thread at tinitiyak ang katumpakan.

· Malayang pananaliksik at pagpapaunlad ng mga bahagi ng power head. Precision grinding. Magandang wear resistance at mahabang buhay ng serbisyo.

· Ang Hust CNC system ay maaaring magtakda ng bilis ng feed ayon sa mga pangangailangan. Pagkatapos ng pangmatagalang paggamit, ang tornilyo ng lead ay napuputol, ang sistema ay may function ng kompensasyon ng tool.

· Ang bawat motorized sliding surface ay gumagamit ng sentralisadong awtomatikong lubrication device upang matiyak ang buhay ng serbisyo ng machine tool.

· Pagkilos ng sliding table na hinimok ng servo motor. Maaaring itakda nang digital ang maramihang mga coordinate. Mataas na katumpakan ng pagpoposisyon. Mababang panginginig ng boses. Mabilis na tugon.

· Sa panahon ng pagproseso, ang katayuan ng workpiece ay ipinapakita sa pamamagitan ng touch screen. Pag-andar ng alarma para sa mga pagkakamali.

· Ang ganap na nakapaloob na proteksyon ay nagsisiguro ng personal na kaligtasan at nagpapabuti ng kapaligiran sa pagpoproseso.

Sistema ng Elektrisidad

Ang Vertical CNC three-axis ZSK-4150X4 ay gumagamit ng mga sumusunod na electrical component.

· Solenoid valve: Taiwan AirTAC. Magandang katatagan. Ang presyon ng hangin ay hindi maaaring mas mababa sa 0.5MPa.

· AC contactor: Korean LS. Magandang katatagan.

· Relay: Omron. Magandang katatagan.

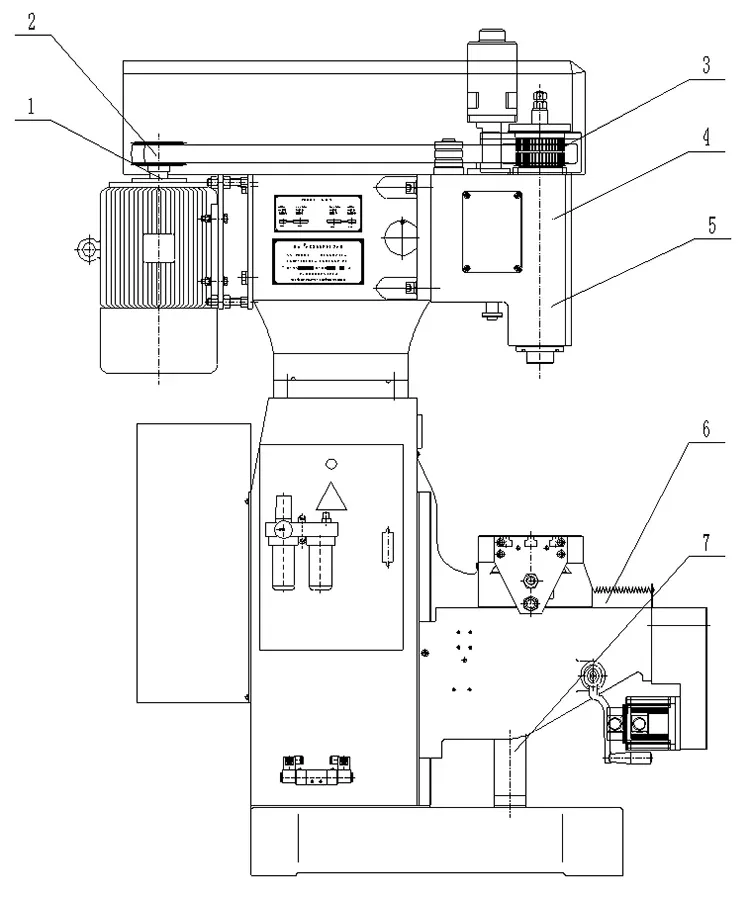

Sistema ng Transmisyon

Ginagamit ng Vertical CNC three-axis ZSK-4150X4 ang mga sumusunod na bahagi ng transmission.

Sistema ng pagpapadulas

Ang manggas ng spindle at ang ibabaw ng guide rail ay pinadulas ng manu-manong lubrication pump, na ginagawang mas madali at mas komprehensibo ang operasyon, na tinitiyak ang buhay ng serbisyo ng lubricating surface.

Mga Pag-iingat sa Operasyon at Pagproseso

Ang mga sumusunod na pag-iingat ay mula sa manual ng pagpapatakbo ng Vertical CNC three-axis ZSK-4150X4.

· Basahin ang manual ng pagpapatakbo at ang mga kasamang dokumento bago magpatakbo.

· Power supply: three-phase four-wire, 7KW capacity, insulated wire cross-section na hindi bababa sa 4mm² (copper).

· Huwag mag-install malapit sa pinagmumulan ng init, mataas na temperatura o maalikabok na lugar.

· Magdagdag ng langis sa linya ng marka ng langis bago unang gamitin pagkatapos i-unpack.

· Ang cooling pump ay hindi maaaring tumakbo nang walang likido.

· Huwag ibahagi ang power box sa mga electric welding machine o high/medium frequency equipment.

· Ang ground wire ay dapat na konektado sa standard. Cross-section na hindi bababa sa 2.5mm².

· Pagkatapos ng power on, gumamit ng test pen para tingnan kung hindi nakuryente ang labas ng makina bago ang test run.

· Simulan ang oil pump motor ayon sa manual. Obserbahan kung ang oil pump ay baligtad.

· Ang mga proximity switch ay naayos at naayos. Pinapayagan ang maliliit na pagsasaayos. Ang mga pangunahing pagbabago ay sumangguni sa serbisyo pagkatapos ng benta.

· Ang mga parameter ng inverter ay itinakda bago ang pabrika. Hindi pinapayagan ang user na magtakda nang hiwalay.

· Huwag pindutin ang "manual" na buton nang mabilis at madalas upang maiwasan ang alarma ng inverter.

· Kapag pinapalitan ang tool o inaayos ang drive belt, patayin ang external power supply.

· Ang dilaw-berdeng grounding terminal ay dapat na grounded. Huwag ikonekta ang phase line sa neutral na terminal (N).

· Huwag pumili ng overload na operasyon. Gumamit ng naaangkop na mga tool, halaga ng pagputol, rate ng feed.

· Lock switch sa electrical control box. I-off ang power at lock sa panahon ng maintenance inspection.

Mga Madalas Itanong

Ano ang spindle taper ng makinang ito?

Ang spindle taper ng Vertical CNC three-axis ZSK-4150X4 ay MT4.

Ano ang maximum na diameter ng butas na maaaring makina?

Ang maximum na diameter ng butas ay Ф50mm kapag nagpoproseso ng mga bahagi ng tanso na may 4 na cutting edge at feed sa bawat rebolusyon na 0.16mm/r.

Ano ang maximum na diameter ng tapping?

Ang maximum na diameter ng tapping ay Ф50mm para sa pagproseso ng mga bahaging tanso. Ano ang mga paglalakbay ng X, Y at Z axes? Ang X axis travel ay 400mm, Y axis travel ay 250mm, at Z axis travel ay 320mm.

Ano ang hanay ng bilis ng spindle?

Ang Z1 at Z2 axis spindle speed range ay 619 hanggang 1420 r/min na may servo control.

Ano ang kapangyarihan ng spindle motor at ang kabuuang timbang ng makina?

Ang spindle servo motor power ay 5.5KW sa 380V, at ang netong bigat ng makina ay 2500KG.

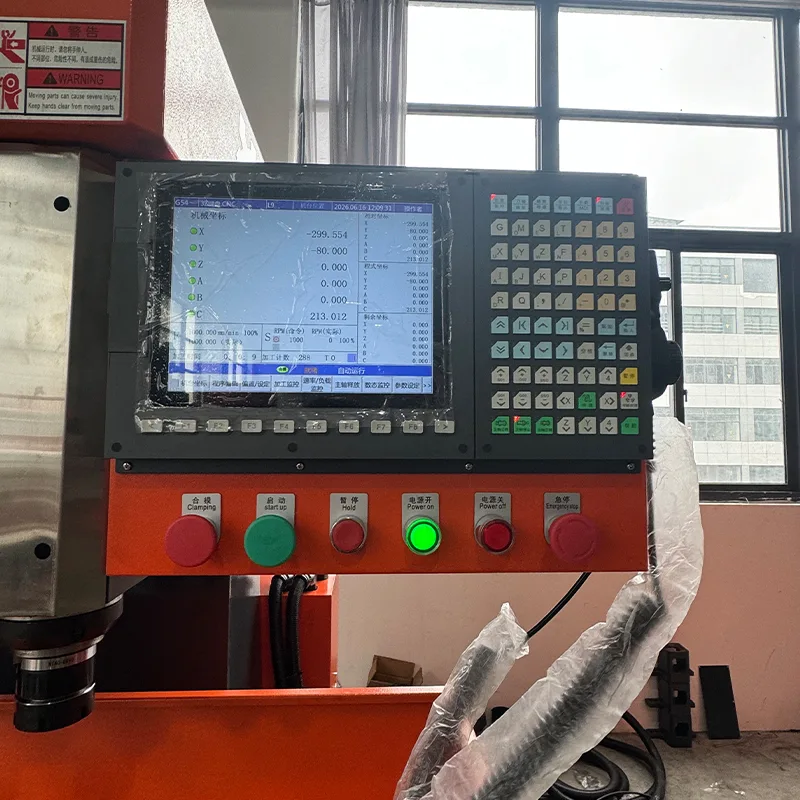

Anong control system ang ginagamit ng makinang ito?

Ang makina ay gumagamit ng Taiwan Yitu control system na may human-machine friendly na dialogue para sa madaling operasyon.
