Linear Guide Drilling Tapping Center Open Type

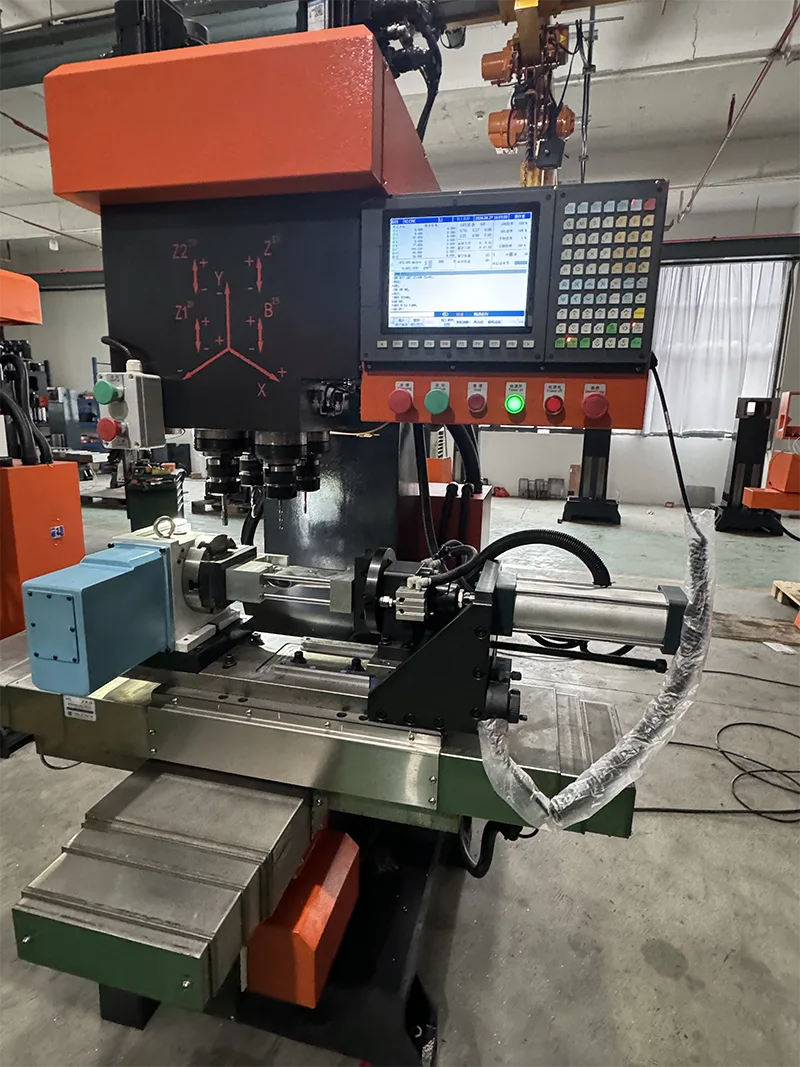

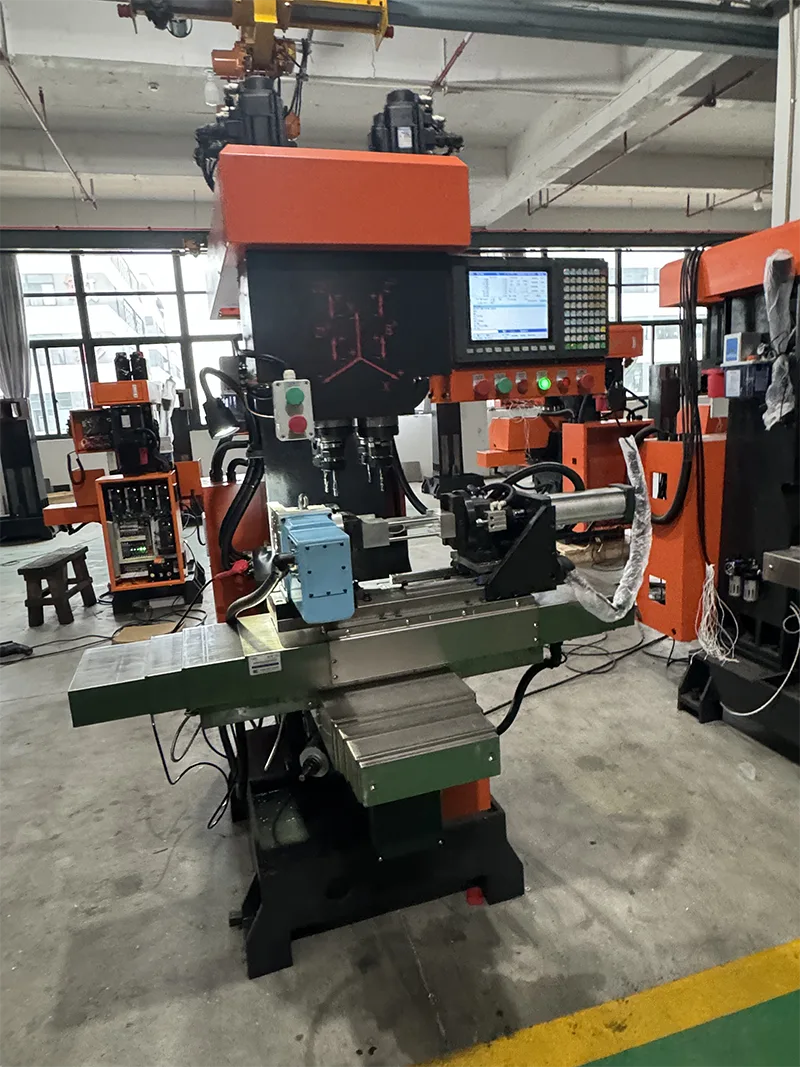

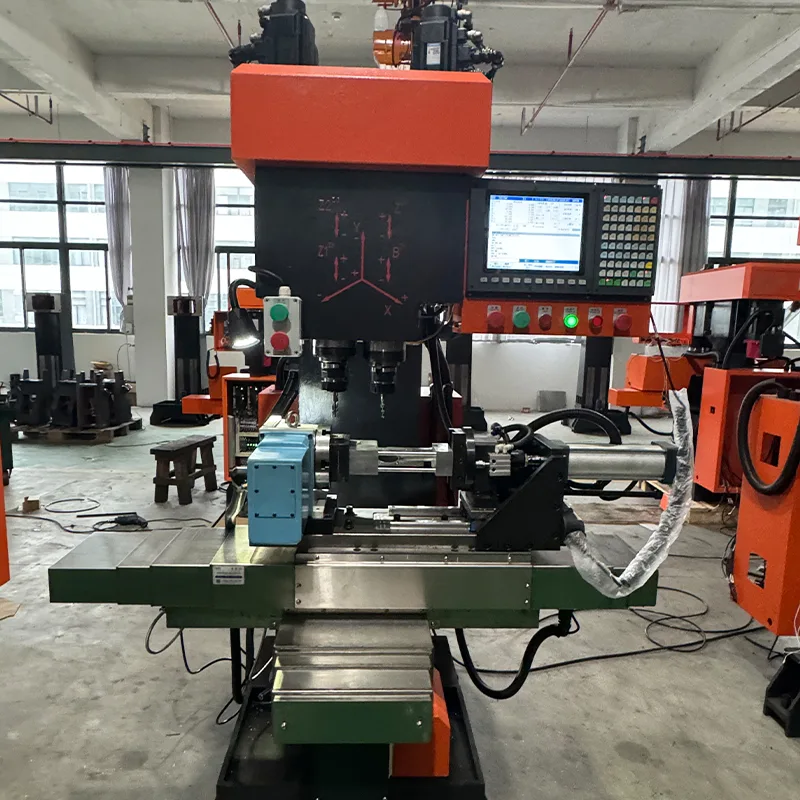

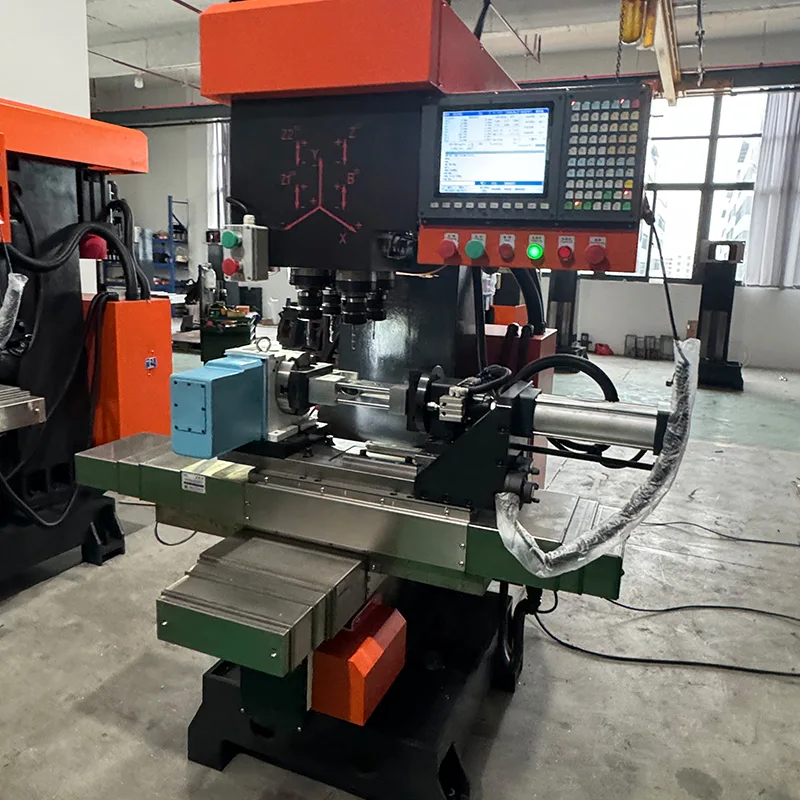

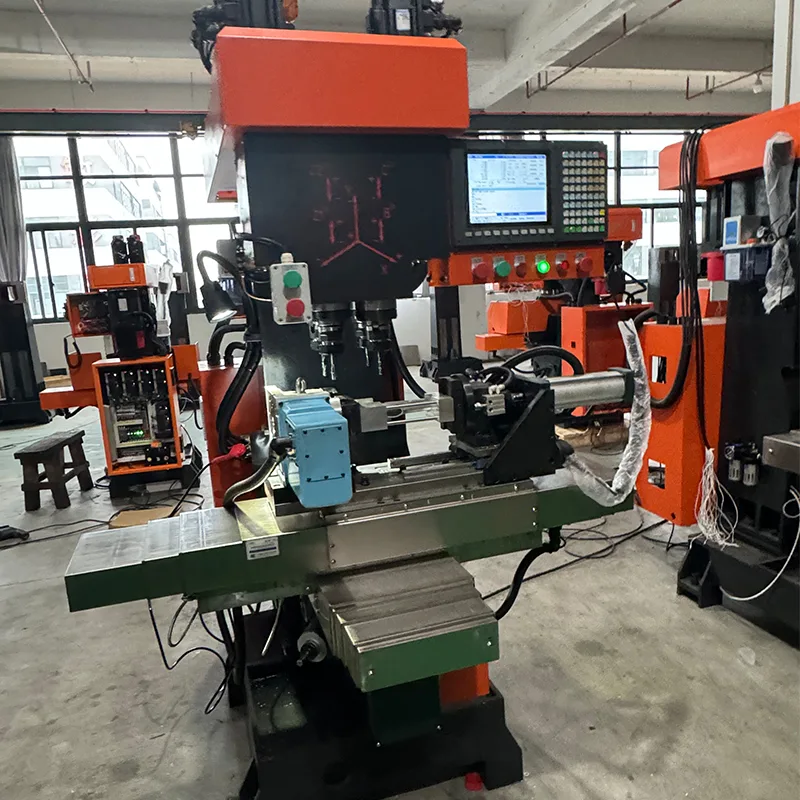

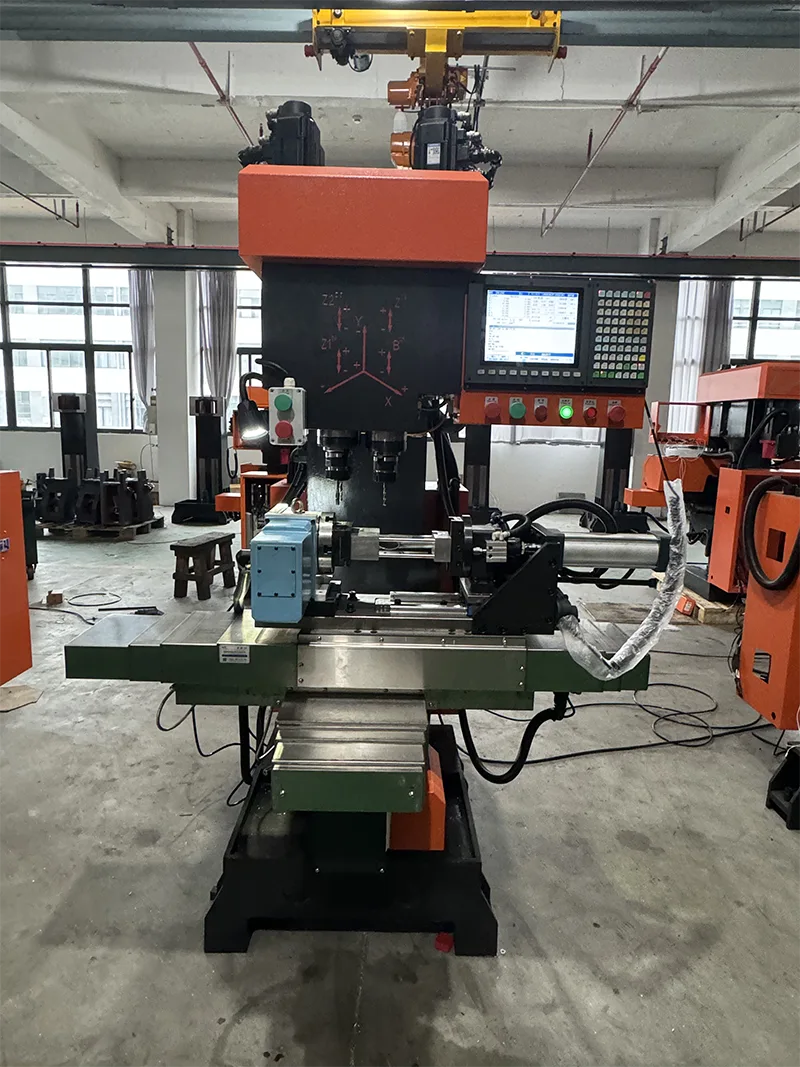

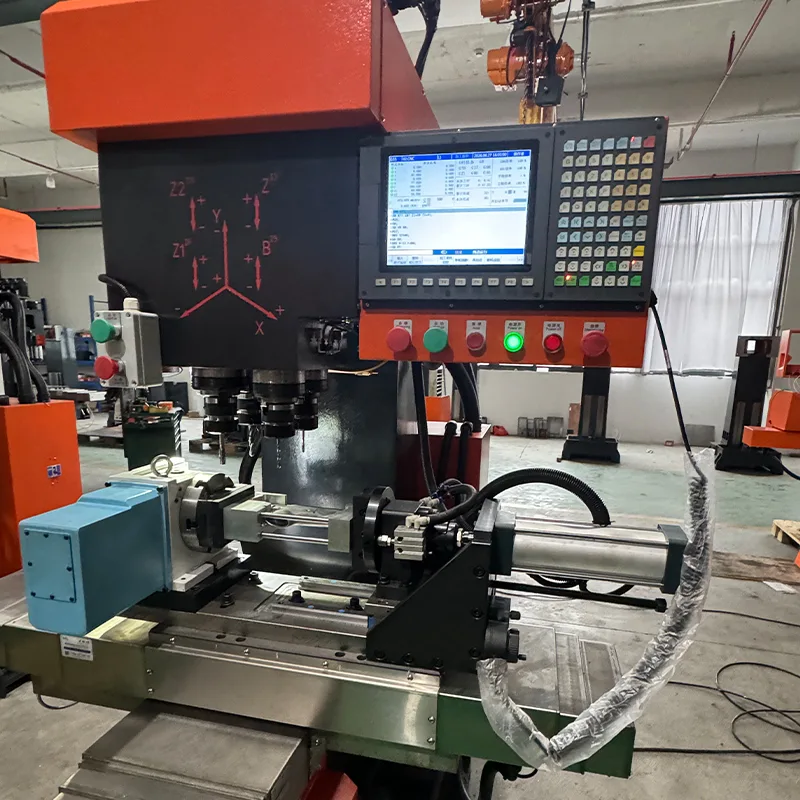

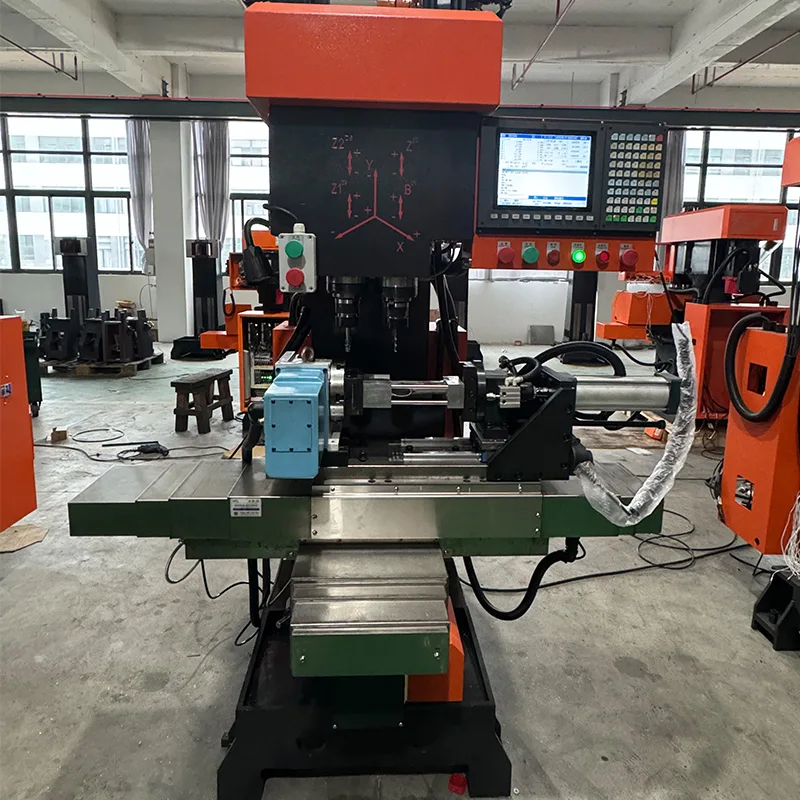

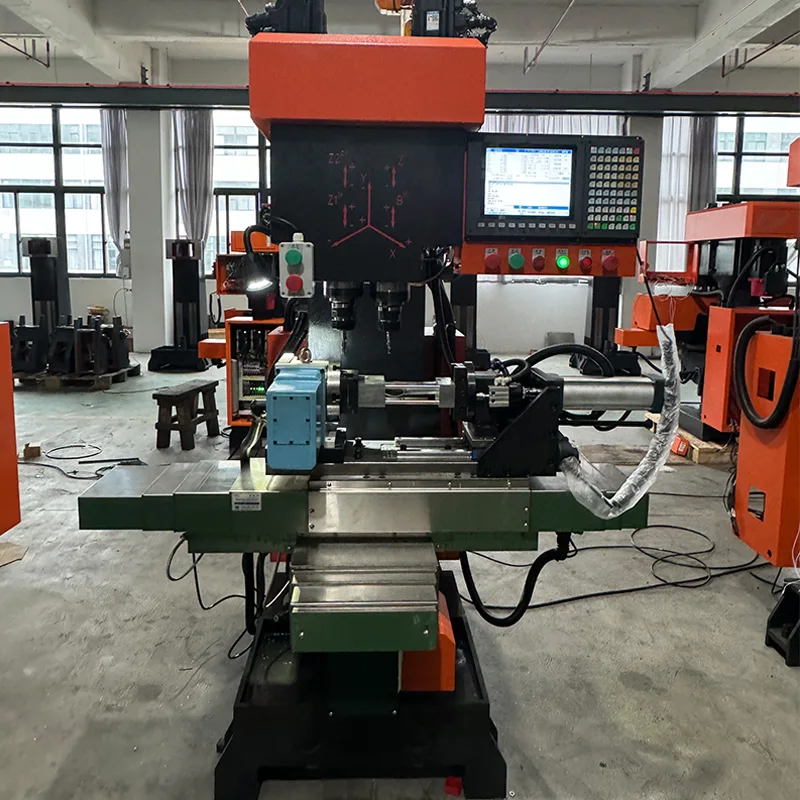

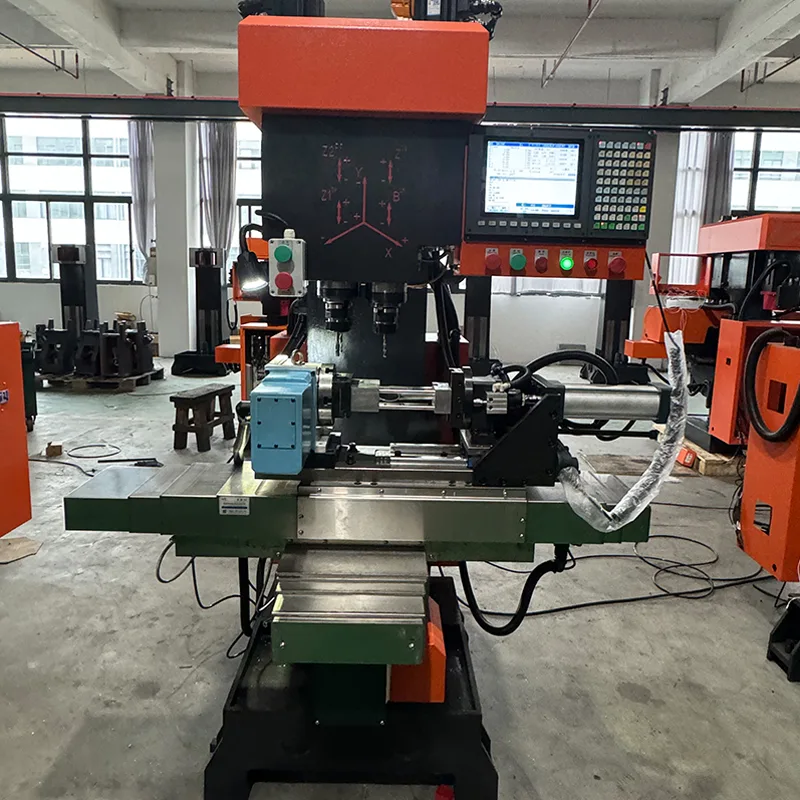

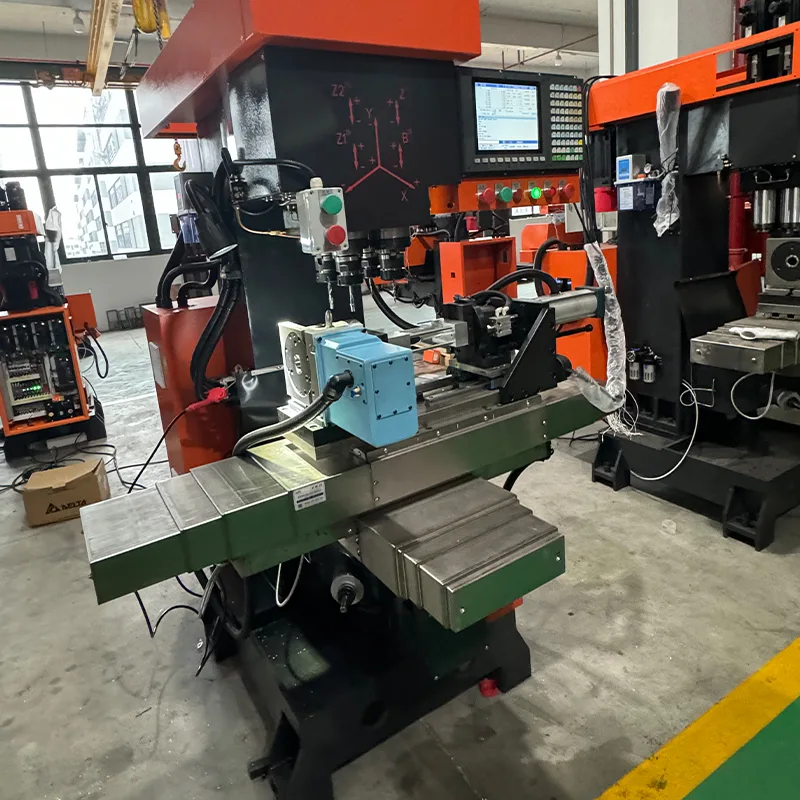

Ang ZSK540 Linear Guide Drilling Tapping Center Open Type ay isang vertical 4-axis linear guide drilling tapping center sa open type configuration. Ang modelong ito ay walang sheet na metal na enclosure, na nag-aalok ng open frame na disenyo na angkop para sa mga application kung saan hindi kinakailangan ang buong enclosure. Ang makina ay nilagyan ng Taiwan Syntec bus CNC system na may touch screen, na nagtatampok ng user-friendly na human-machine interface para sa intuitive programming at simpleng operasyon. Sa 4-axis CNC function, lahat ng apat na axes ay maaaring magsagawa ng drilling, tapping, at milling operations. Ang 5.5KW servo spindle motor na may built-in na frequency converter ay nagbibigay-daan sa mahigpit na pag-tap at walang hakbang na regulasyon ng bilis, na tinitiyak ang katumpakan ng machining.

Machine Configuration at Structural Features

Ang ZSK540 Linear Guide Drilling Tapping Center Open Type ay binuo gamit ang mga sumusunod na karaniwang configuration at structural feature.

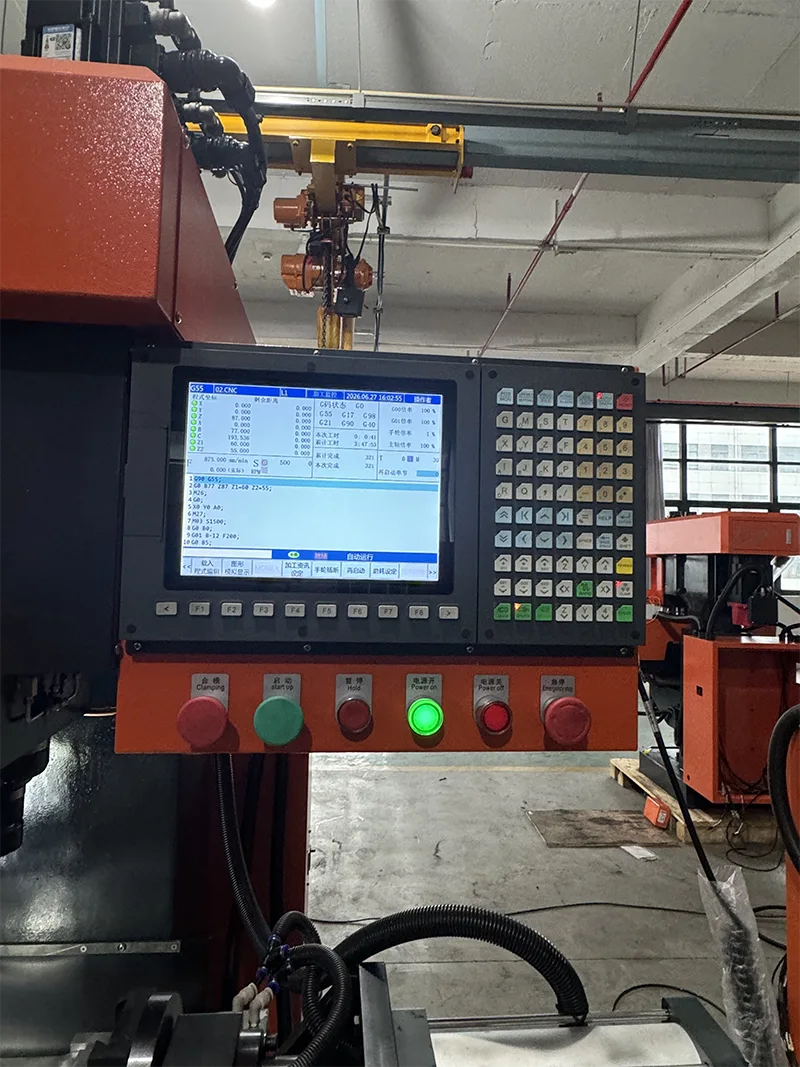

· CNC System: Taiwan Syntec bus CNC system na may touch screen. User-friendly na interface ng tao-machine. Intuitive na programming. Simpleng operasyon. Mabilis matuto.

· Servo System: Syntec servo motors, kabuuang 5 unit (4 na may preno). 5.5KW Huahong spindle servo motor.

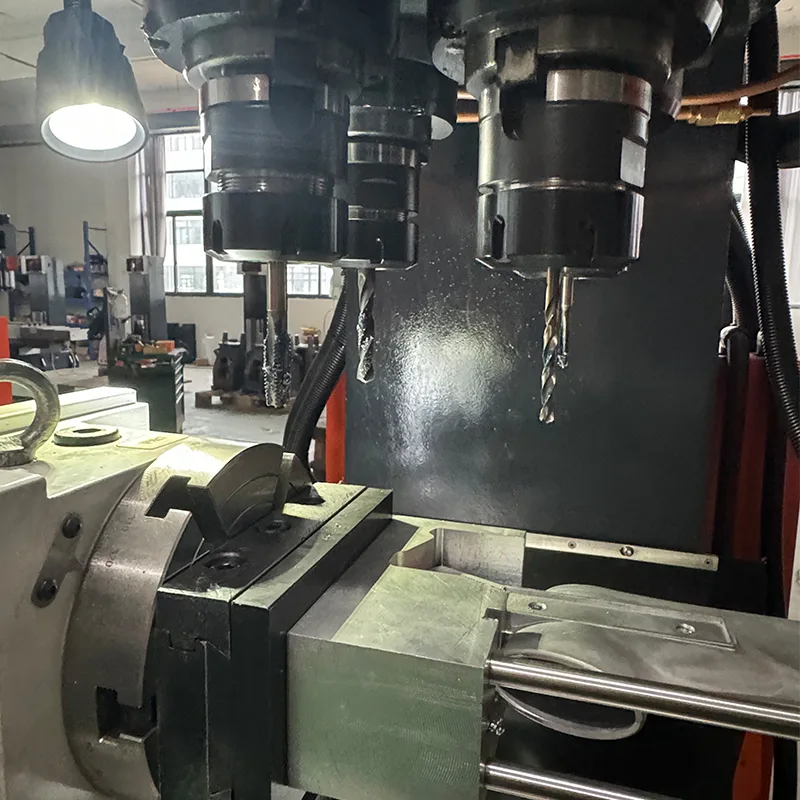

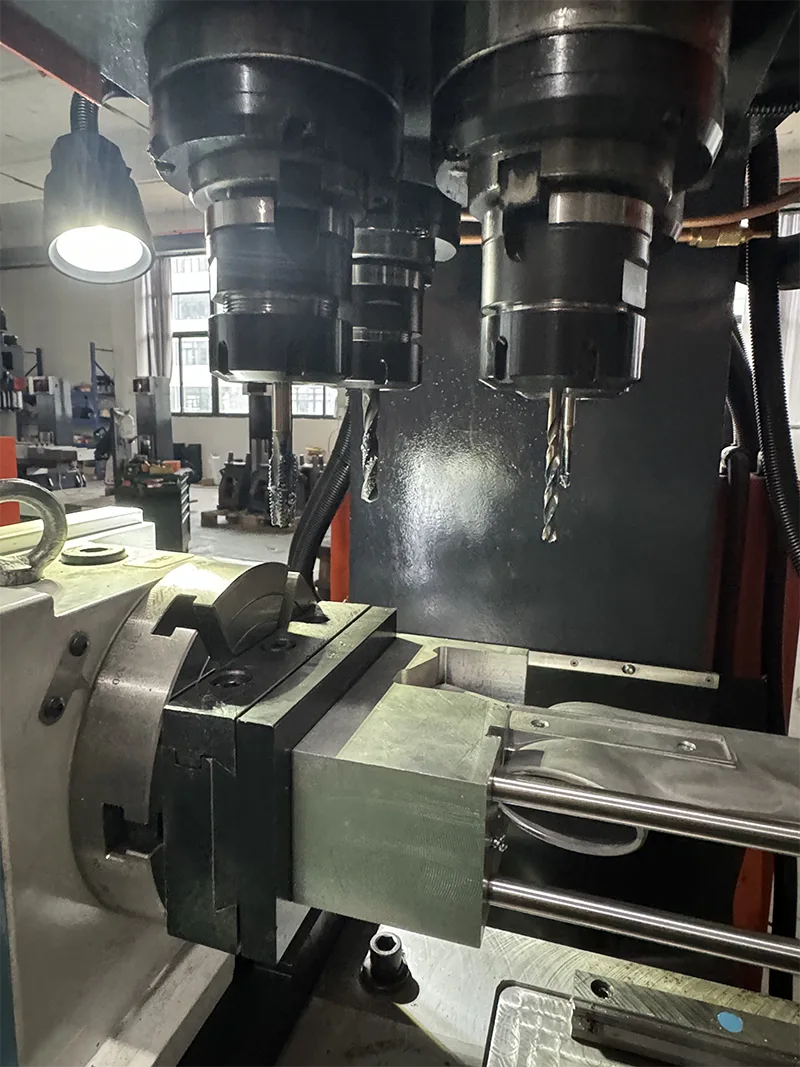

· Spindle: BT40 spindle taper. Spindle sleeve diameter 105mm. Bilis ng spindle 0-3000 r/min.

· Guideways & Ball Screw: Hiwin linear guides (6 units) at Dinghan ball screws (3 units). Z axis pitch 10mm, X/Y axis pitch 16mm. Sinusuportahan ang mabigat na pagputol.

· Mga Bahagi ng Pneumatic: Korean imported na mga bahagi ng pneumatic.

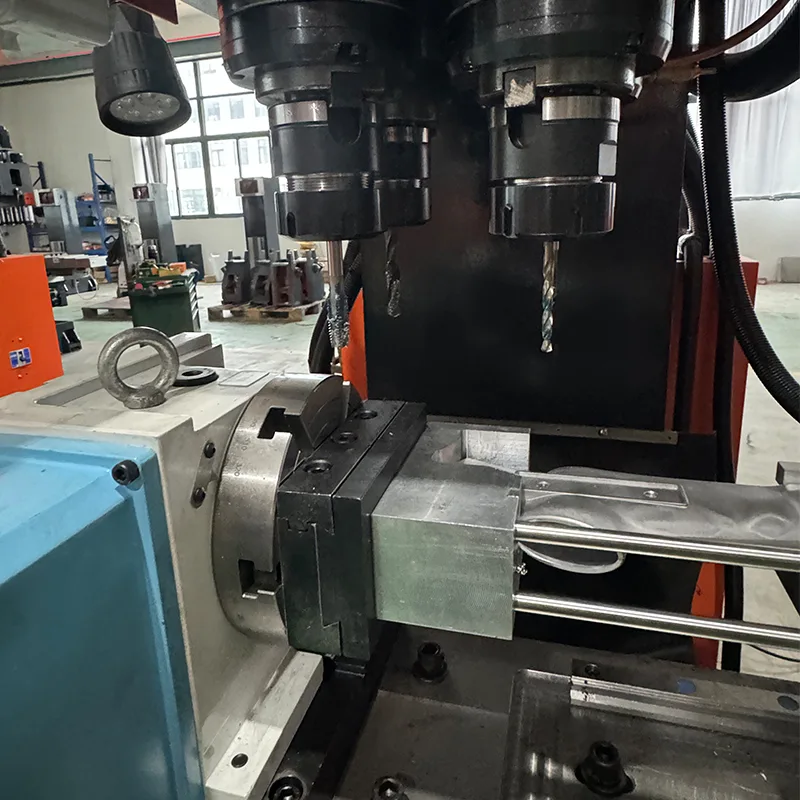

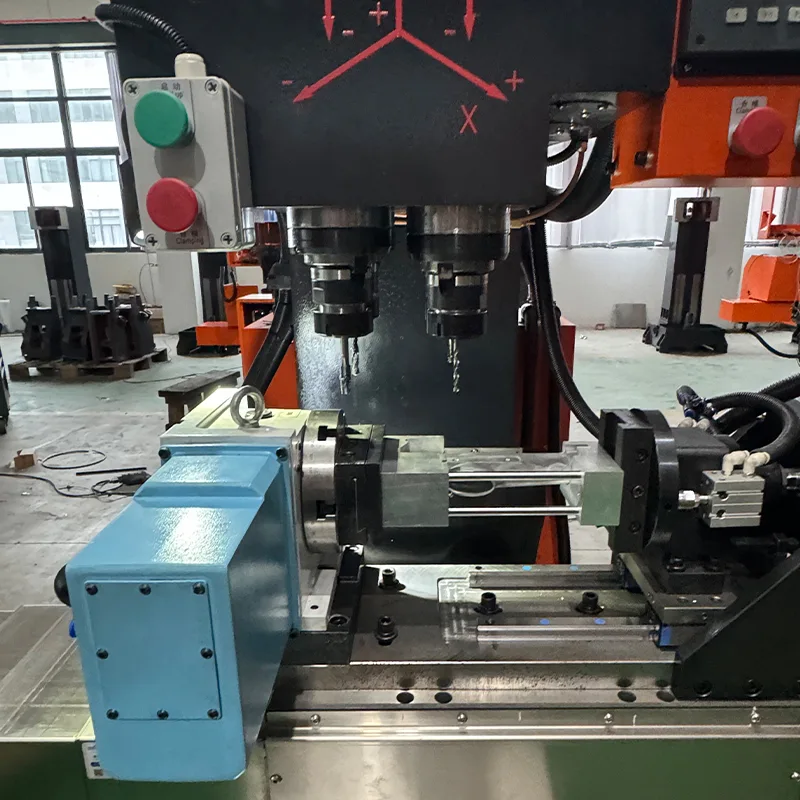

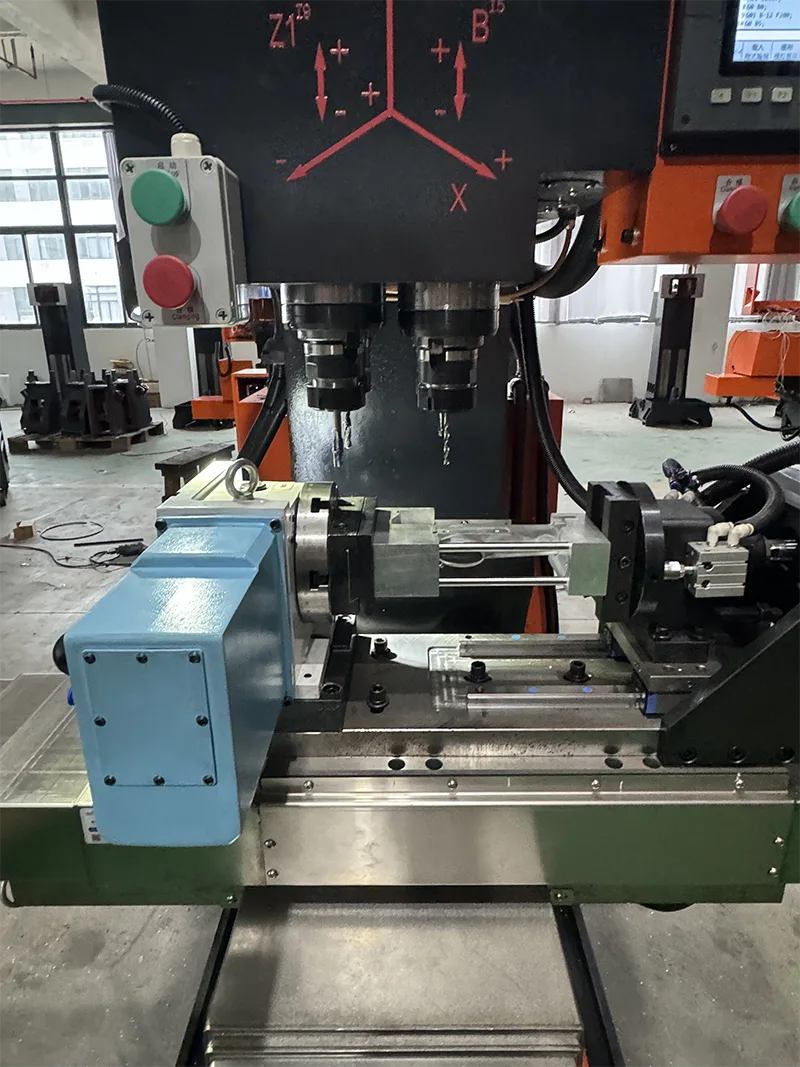

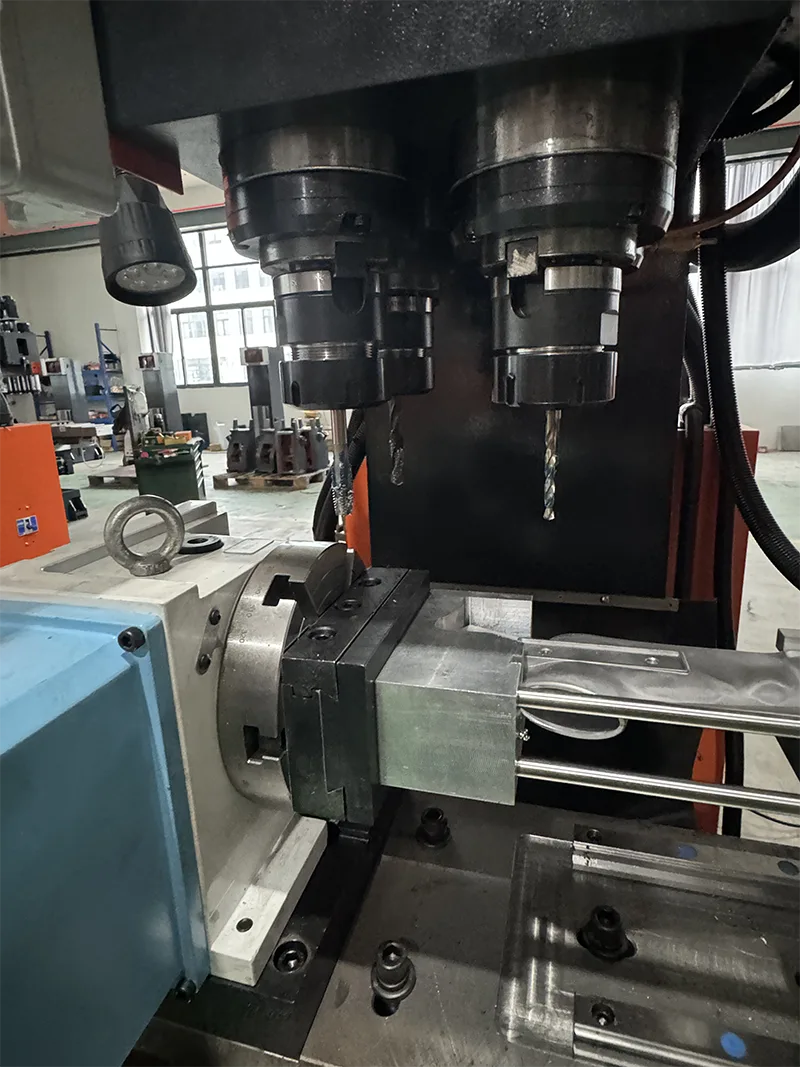

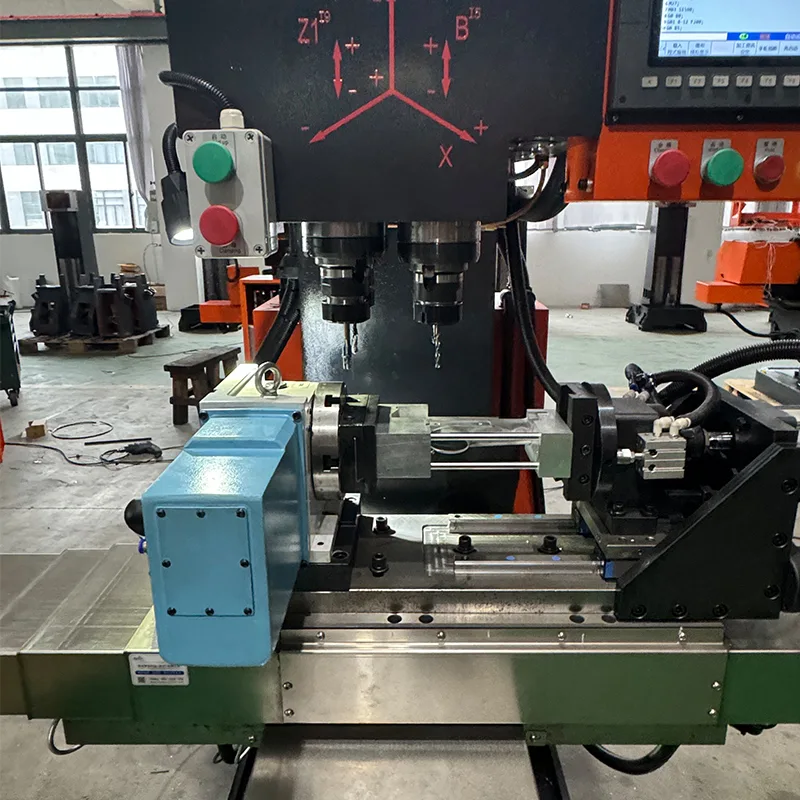

· Ika-apat na Axis: Nilagyan ng pang-apat na axis para sa pagbabarena, pag-tap, paggiling, at slotting sa iba't ibang eroplano.

· Mga Bahagi ng Elektrisidad: Mga karaniwang bahagi ng elektrikal na Tsino. Kasama ang coolant tank.

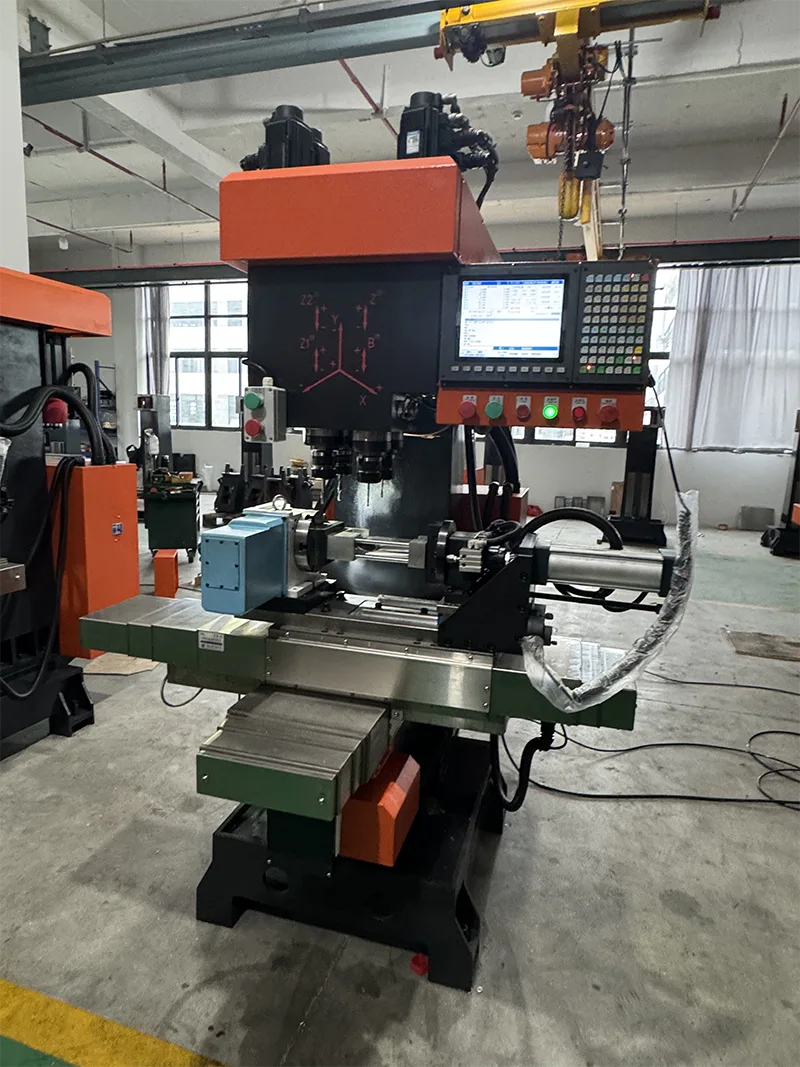

· Open Type Design: Walang sheet metal enclosure. Buksan ang istraktura ng frame para sa madaling pag-access at pag-load ng workpiece.

Teknikal na Pagtutukoy

Ang mga sumusunod na teknikal na parameter ay nalalapat sa ZSK540 Linear Guide Drilling Tapping Center Open Type.

Mga Detalye ng Fourth Axis

Ang ZSK540 Linear Guide Drilling Tapping Center Open Type ay nilagyan ng fourth axis unit. Nalalapat ang mga sumusunod na parameter.

Kakayahan sa Machining at Mga Kalamangan sa Operasyon

Ang ZSK540 Linear Guide Drilling Tapping Center Open Type ay idinisenyo para sa mahusay na produksyon na may mga sumusunod na kakayahan at pakinabang.

· Multi-axis machining: Ang 4-axis CNC function ay nagbibigay-daan sa pag-drill, pag-tap, paggiling, at slotting sa iba't ibang eroplano na may pang-apat na axis.

· Heavy cutting capacity: Worktable at middle bracket na may Hiwin roller linear guides at roller ball screws na sumusuporta sa mabigat na cutting operations.

· Mataas na katumpakan: Digital positioning na may mataas na repeat positioning accuracy. Mabilis na bilis ng setting ng tool.

· Pagiging Produktibo: Ang maginhawang operasyon ay nagbibigay-daan sa isang operator na magpatakbo ng maraming makina, na binabawasan ang mga gastos sa paggawa at intensity ng paggawa.

· Open type na disenyo: Walang sheet metal enclosure ang nagbibigay ng madaling access para sa paglo-load at pagpapanatili ng workpiece.

Proseso ng Paggawa at Pagtitiyak ng Kalidad

Sinusunod ni Yueli ang mahigpit na proseso ng pagmamanupaktura at kontrol sa kalidad upang matiyak ang pagiging maaasahan at katumpakan ng makina.

· Materyal na paggamot: Cast iron na naproseso sa pamamagitan ng mataas na temperatura at pag-iipon ng paggamot sa loob ng 6 na buwan.

· Precision assembly: Mahigpit na proseso ng assembly para sa linear guides, ball screws, at bearings.

· Propesyonal na pag-scrape: Motor base scraping, spindle end scraping, at column mounting surface scraping.

· Inspeksyon ng kalidad: Pagtukoy ng error sa pitch na may sabay-sabay na pagsukat ng straightness sa X at Y na direksyon. Spindle verticality sa worktable sa loob ng 0.01mm. Z axis guideway sa table perpendicularity sa loob ng 0.01mm. X-Y axis guideway perpendicularity sa loob ng 0.005mm.

· Traceability: Siyentipikong produksyon na may ganap na nasusubaybayang sistema ng kontrol sa kalidad.

Mga Patlang ng Application

Ang ZSK540 Linear Guide Drilling Tapping Center Open Type ay angkop para sa mga operasyon sa pagputol ng metal sa maraming industriya na pinaglilingkuran ni Yueli.

· Mga Materyales: Copper, aluminum, zinc alloy, steel.

· Sanitary ware – mga bahagi ng pagtutubero at mga kabit.

· Mga balbula sa proteksyon ng sunog – mga katawan ng balbula at mga bahagi.

· Hardware – hardware para sa pagkontrol ng pinto, hardware na elektrikal.

· Mga piyesa ng sasakyan – mga bahagi ng makina, accessories ng motorsiklo.

· Aerospace – katumpakan ng mga bahagi.

· Paggawa ng makina – pangkalahatang mga bahagi ng makinarya.

Mga Madalas Itanong

Ano ang pagkakaiba sa pagitan ng modelong ito at ng nakapaloob na bersyon?

Ang modelong ito ay walang sheet metal enclosure. Ito ay isang bukas na uri ng pagsasaayos.

Ano ang spindle taper at maximum na kapasidad ng pagbabarena?

BT40 spindle taper. Ang maximum na diameter ng pagbabarena ay 50mm. Ang maximum na diameter ng tapping ay 50mm.

Ano ang paglalakbay ng X at Y axis?

Ang paglalakbay ng X axis ay 400mm. Ang paglalakbay sa Y axis ay 280mm.

Anong brand ang mga linear guide at ball screw?

Hiwin linear guides at ball screws. Taiwan Syntec CNC system. Korean imported pneumatic component.

Anong mga industriya ang angkop para sa makinang ito?

Sanitary ware, fire protection valve, hardware, electrical hardware, aerospace, machine manufacturing, automotive parts.
