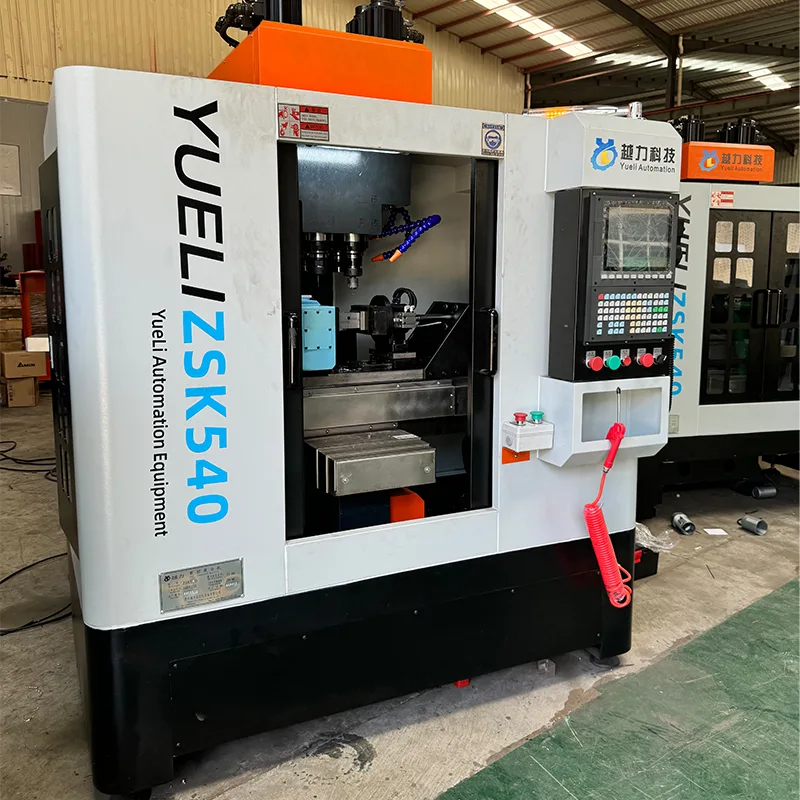

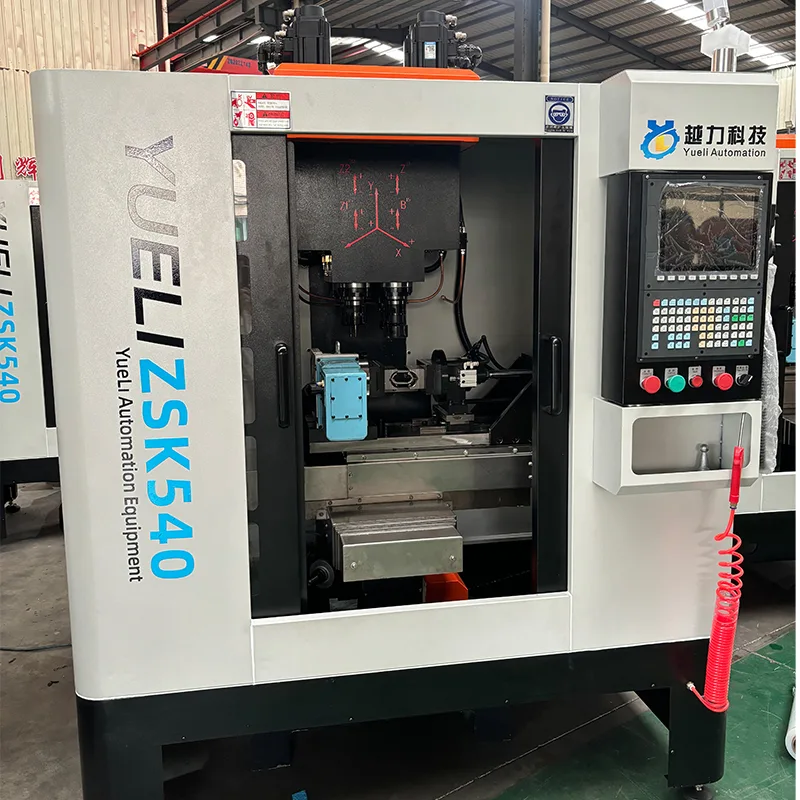

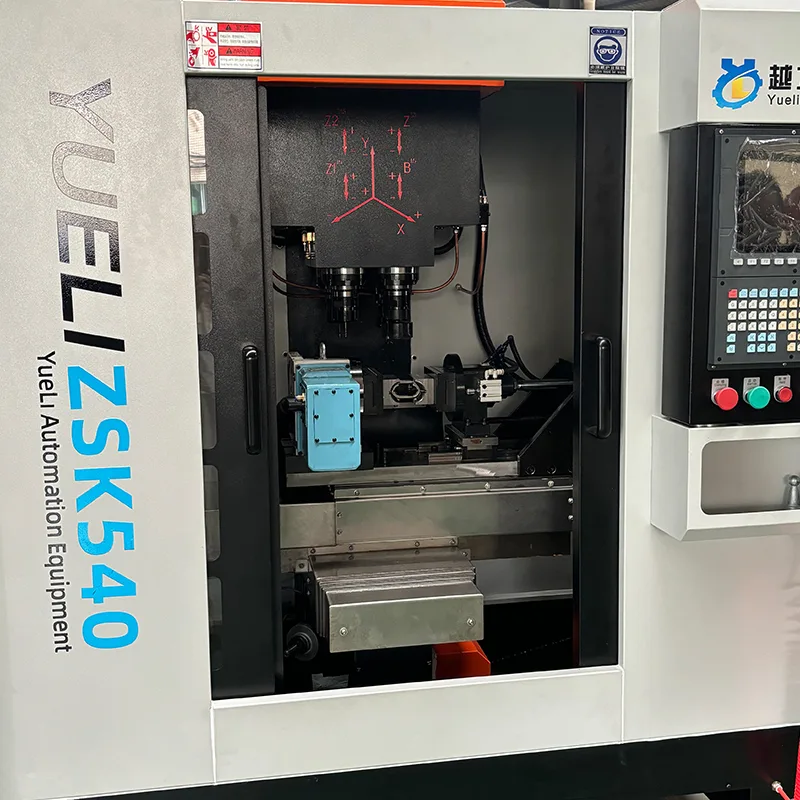

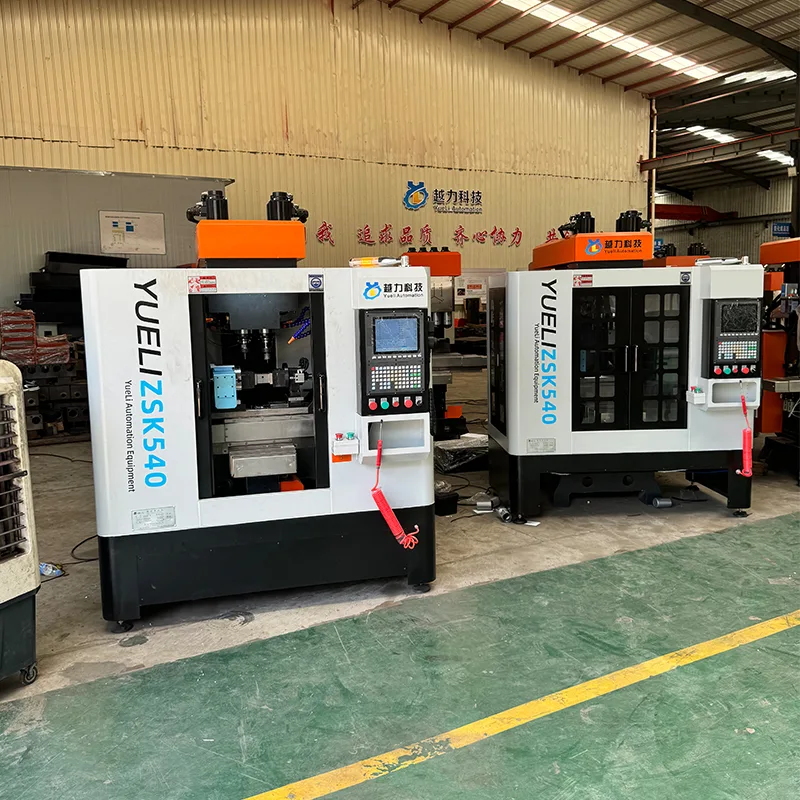

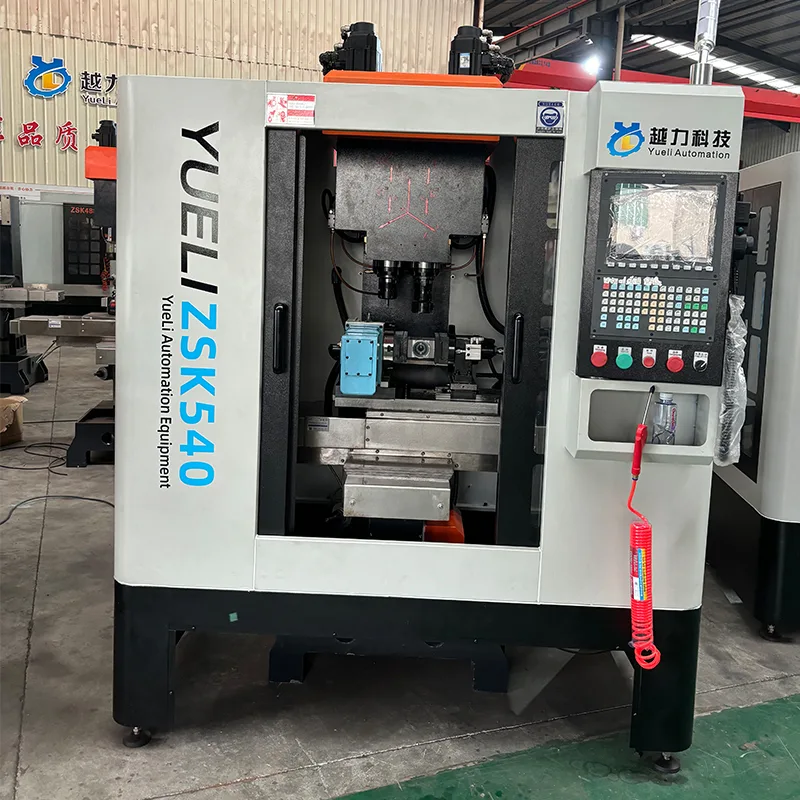

Vertical 4-Axis Drilling Tapping Center

Yueli ZSK540-A vertical 4-axis drilling tapping center. Taiwan Syntec bus CNC system na may touch screen. Interface ng tao-machine. User-friendly na dialogue. Intuitive na programming. Simpleng operasyon. Mabilis matuto. 4-axis CNC function: lahat ng apat na axes ay maaaring mag-drill, mag-tap, at mag-mill. Hiwin ball screw feed. 5.5KW servo spindle motor. Mahigpit na pagtapik. Built-in na frequency converter. Stepless na regulasyon ng bilis. Ginagarantiya ang katumpakan ng machining. Nilagyan ng ikaapat na axis. Kinukumpleto ang pagbabarena, pag-tap, paggiling, at slotting sa iba't ibang eroplano. Korean imported pneumatic component. Worktable at middle bracket na may Hiwin roller linear guides at roller ball screws. Sinusuportahan ang mabigat na pagputol. Digital na pagpoposisyon. Mataas na repeat positioning accuracy. Mabilis na setting ng tool. Maginhawang operasyon. Ang isang operator ay maaaring magpatakbo ng maraming makina. Pinapababa ang mga gastos sa paggawa at binabawasan ang intensity ng paggawa. Buong enclosure. Pinapanatiling malinis ang pagawaan.

Mga Pangunahing Kalamangan

Ang ZSK540-A vertical 4-axis drilling tapping center ay nagsasama ng mga sumusunod na pangunahing tampok upang matiyak ang matatag na pagganap at mahusay na operasyon.

· Taiwan Syntec bus CNC system na may touch screen. User-friendly na interface ng tao-machine. Intuitive na programming. Simpleng operasyon. Mabilis matuto.

· 4-axis CNC function: lahat ng apat na axes ay maaaring mag-drill, mag-tap, at mag-mill. Hiwin ball screw feed. 5.5KW servo spindle motor. Mahigpit na pagtapik. Built-in na frequency converter. Stepless na regulasyon ng bilis. Ginagarantiya ang katumpakan ng machining.

· Nilagyan ng ikaapat na axis. Kinukumpleto ang pagbabarena, pag-tap, paggiling, at slotting sa iba't ibang eroplano.

· Korean na-import na mga bahagi ng pneumatic.

· Worktable at middle bracket na may Hiwin roller linear guides at roller ball screws. Sinusuportahan ang mabigat na pagputol.

· Digital na pagpoposisyon. Mataas na repeat positioning accuracy. Mabilis na setting ng tool.

· Maginhawang operasyon. Ang isang operator ay maaaring magpatakbo ng maraming makina. Binabawasan ang mga gastos sa paggawa at intensity ng paggawa.

· Buong enclosure. Pinapanatiling malinis ang pagawaan.

Teknikal na Pagtutukoy

Ang mga sumusunod na teknikal na parameter ay nalalapat sa ZSK540-A vertical 4-axis drilling tapping center.

Pangunahing Listahan ng Configuration

Ang mga sumusunod na bahagi ay pamantayan sa ZSK540-A vertical 4-axis drilling tapping center.

Mga Detalye ng Fourth Axis

Ang makina ay nilagyan ng ikaapat na axis. Ang mga sumusunod na parameter ay nalalapat sa ikaapat na axis unit.

Proseso ng Paggawa at Pagkontrol sa Kalidad

Sinusunod ni Yueli ang isang structured na proseso ng pagmamanupaktura upang matiyak ang kalidad ng makina.

· Naproseso ang cast iron sa pamamagitan ng mataas na temperatura at paggamot sa pagtanda sa loob ng 6 na buwan.

· Precision assembly process: linear guide assembly, ball screw assembly, bearing assembly.

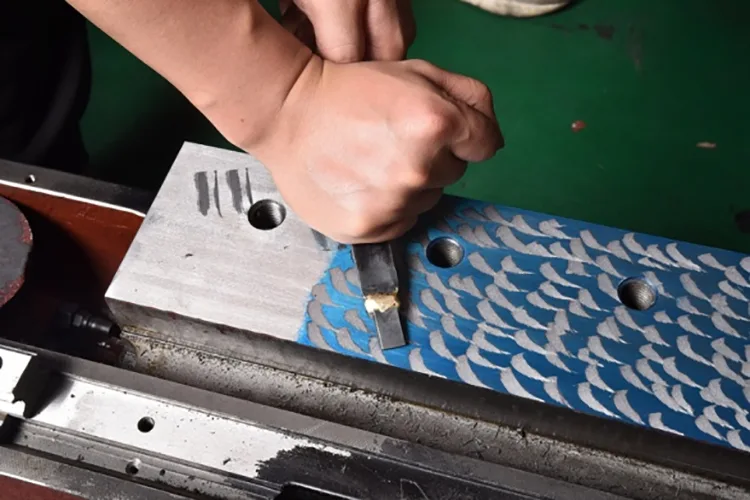

· Propesyonal na proseso ng pag-scrape: motor base scraping, spindle end scraping, column mounting surface scraping.

· Siyentipikong produksyon na may ganap na nasusubaybayang sistema ng kontrol sa kalidad.

Mga Pamantayan sa Pagsusuri ng Kalidad

Nagsasagawa si Yueli ng komprehensibong inspeksyon ng kalidad sa bawat makina.

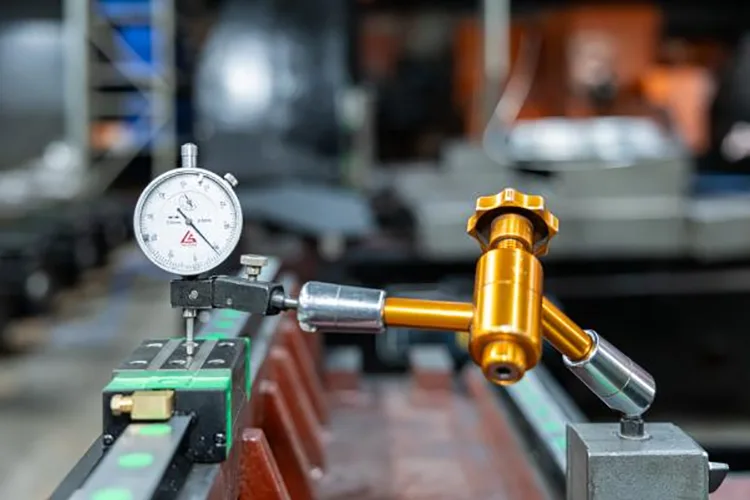

· Pag-detect ng error sa pitch: sabay-sabay na nakakakita ng straightness sa X at Y na direksyon.

· Pinapatunayan ang katumpakan ng machining at pagpupulong ng lahat ng mga bahagi.

· Sinusukat ang aktwal na katumpakan ng pagpoposisyon at ulitin ang katumpakan ng pagpoposisyon.

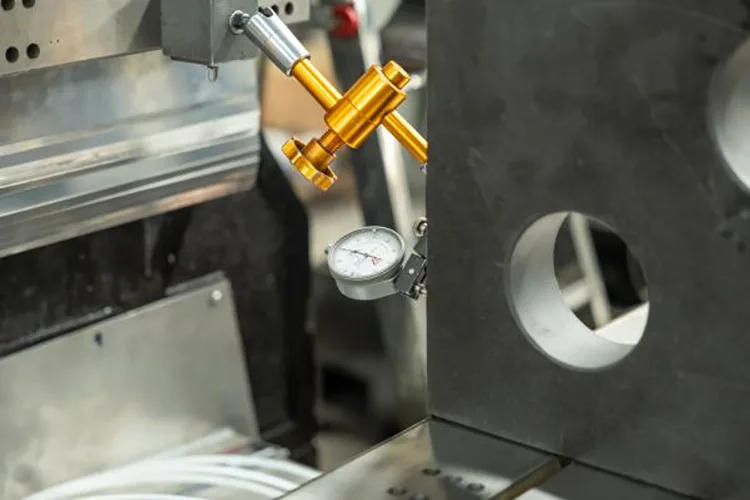

· Spindle verticality sa worktable: sa loob ng 0.01mm.

· Z axis guideway sa table perpendicularity: sa loob ng 0.01mm.

· X-Y axis guideway perpendicularity: sa loob ng 0.005mm.

Mga Patlang ng Application

Ang ZSK540-A vertical 4-axis drilling tapping center ay angkop para sa iba't ibang operasyon ng pagputol ng metal.

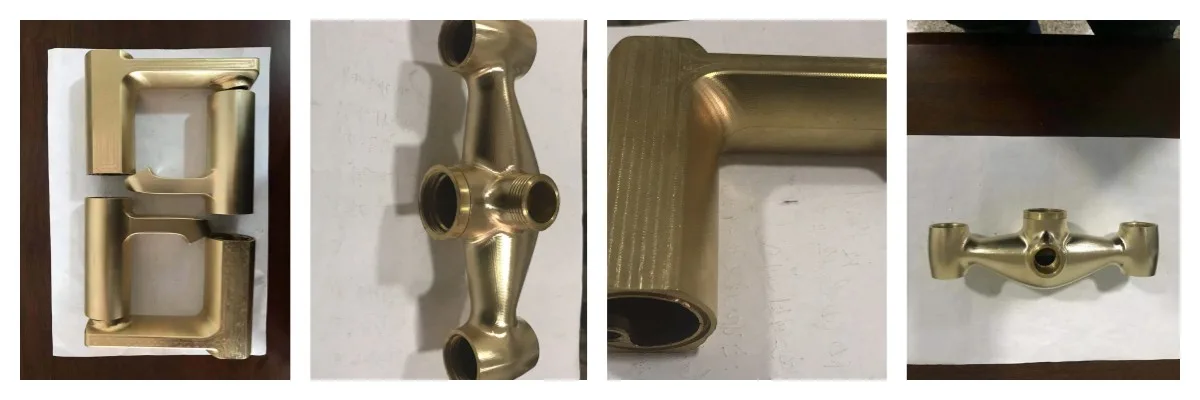

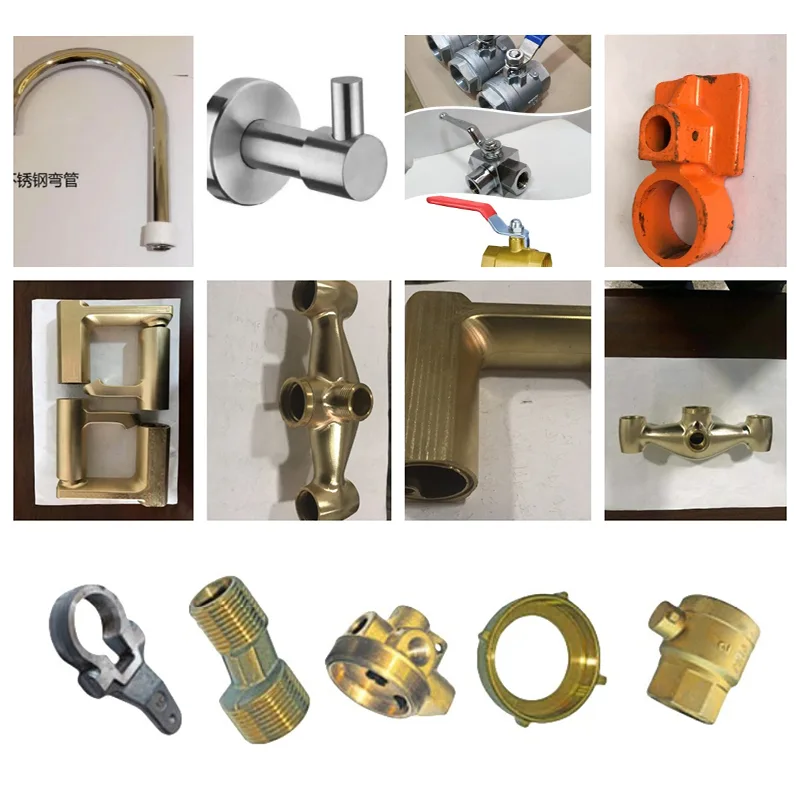

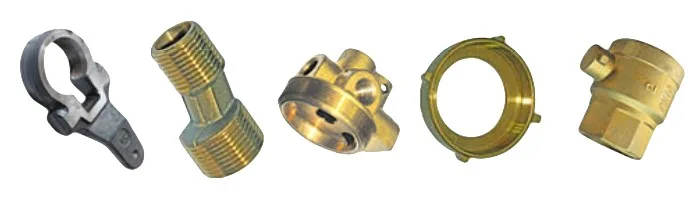

· Mga materyales: tanso, aluminyo, zinc alloy, bakal.

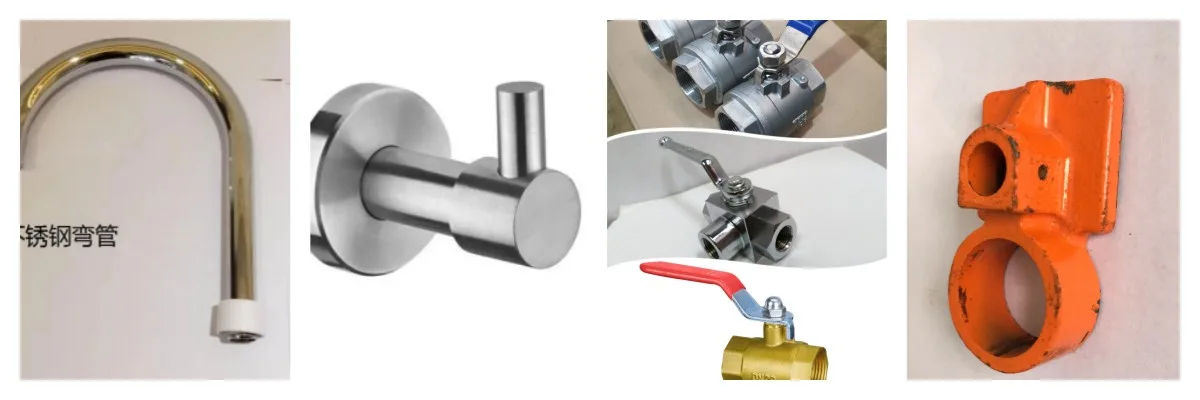

· Sanitary ware, mga balbula sa proteksiyon ng sunog, hardware sa pagkontrol ng pinto.

· Hardware ng appliance sa bahay, metro ng tubig, mga piyesa ng sasakyan.

· Mga bahagi ng Aerospace.

Tungkol sa Quanzhou Yueli Automation Equipment Co., Ltd.

Ang Quanzhou Yueli Automation Equipment Co., Ltd. ay itinatag noong 2013. Ang kumpanya ay matatagpuan sa Nan'an, Fujian, China. Ito ay isang pribadong kumpanya ng produksyon na pinamumunuan ng mga drilling tapping compound machine, drilling tapping centers, at drilling tapping milling process centers.

· Itinatag noong 2013, na matatagpuan sa Nan'an, Fujian.

· Mga pangunahing produkto: drilling tapping compound machine, drilling tapping centers, drilling tapping milling process centers.

· Nagsisilbi: sanitary ware, fire protection valve, door control hardware, automotive parts, aerospace, machine manufacturing.

· Binuo mula sa pagmamanupaktura ng pagpupulong hanggang sa R&D, produksyon, pagbebenta, at pagsasama-sama ng serbisyo.

· Nagmamay-ari ng CNC gantry rail grinder machine, boring mill, milling, paghuhukay, polishing compound machine, at iba pang kagamitan sa pagsubok.

· Saklaw ng network ng pagbebenta ang 20+ probinsya sa China at nag-e-export sa 30+ na bansa.

Mga Madalas Itanong

Ano ang spindle taper at max drilling diameter?

BT40 spindle taper. Ang maximum na diameter ng pagbabarena ay 50mm. Ang maximum na diameter ng tapping ay 50mm.

Ano ang bilis ng spindle at lakas ng motor?

Ang saklaw ng bilis ng spindle ay 0-3000 r/min. Ang kapangyarihan ng spindle motor ay 5.5KW.

Ano ang katumpakan ng pag-index ng ikaapat na axis at pag-uulit?

Ang katumpakan ng pag-index ay 20 segundo. Ang katumpakan ng pag-uulit ay 4 na segundo.

Ano ang tatak ng CNC system, guides at ball screws?

Taiwan Syntec CNC system. Hiwin linear guides at ball screws. Korean imported pneumatic component.

Anong mga materyales at industriya ang angkop sa makinang ito?

Copper, aluminyo, zinc alloy, bakal. Sanitary ware, fire protection valve, door control hardware, home appliance hardware, water meter, automotive parts, aerospace.

Quanzhou Yueli Automation Equipment Co., Ltd. – Nan'an, Fujian, China – Itinatag 2013
