CNC Slant Bed Lathe na may Servo Turret at Hydraulic Tailstock

Ang CNC Slant Bed Lathe na may Servo Turret at Hydraulic Tailstock (modelong YL-46K) ay isang precision turning machine na ginawa ng Quanzhou Yueli Automation Equipment Co., Ltd. Ang 30-degree na slant bed na disenyo ay nagbibigay ng higpit at mahusay na pagtanggal ng chip sa panahon ng mabibigat na operasyon ng pagputol. Nilagyan ng FANUC Oi-TF PLUS (5) CNC system at Japan THK 32mm precision ball screws at 30mm linear roller guides, ang makina ay naghahatid ng pare-parehong katumpakan at pangmatagalang katatagan. Ang 7.5KW Huahong spindle motor ay nag-aalok ng hanay ng bilis na 0 hanggang 5000 RPM. Ang hydraulic tailstock na may MT4 taper at 500mm travel ay sumusuporta sa stable workpiece holding, habang ang 63 servo turret ay nagbibigay-daan sa mga awtomatikong pagbabago ng tool para sa pinahusay na kahusayan sa produksyon.

Mga Pangunahing Tampok

Ang CNC Slant Bed Lathe na may Servo Turret at Hydraulic Tailstock ay nag-aalok ng mga sumusunod na pangunahing tampok.

· Disenyo ng Slant Bed: 30-degree na slant bed para sa pinahusay na tigas at epektibong daloy ng chip sa panahon ng machining.

· High-Precision Spindle: Cartridge-type precision spindle assembly na may Japan NSK bearings. Spindle model A2-5 na may diameter na 170mm.

· Mga Premium na Gabay: Japan THK 30mm precision linear roller guides. X axis na may 4 na karaniwang bloke, Z axis na may 4 na pinahabang bloke.

· Precision Ball Screw: Japan THK 32mm ball screw na may 10mm pitch para sa parehong X at Z axes.

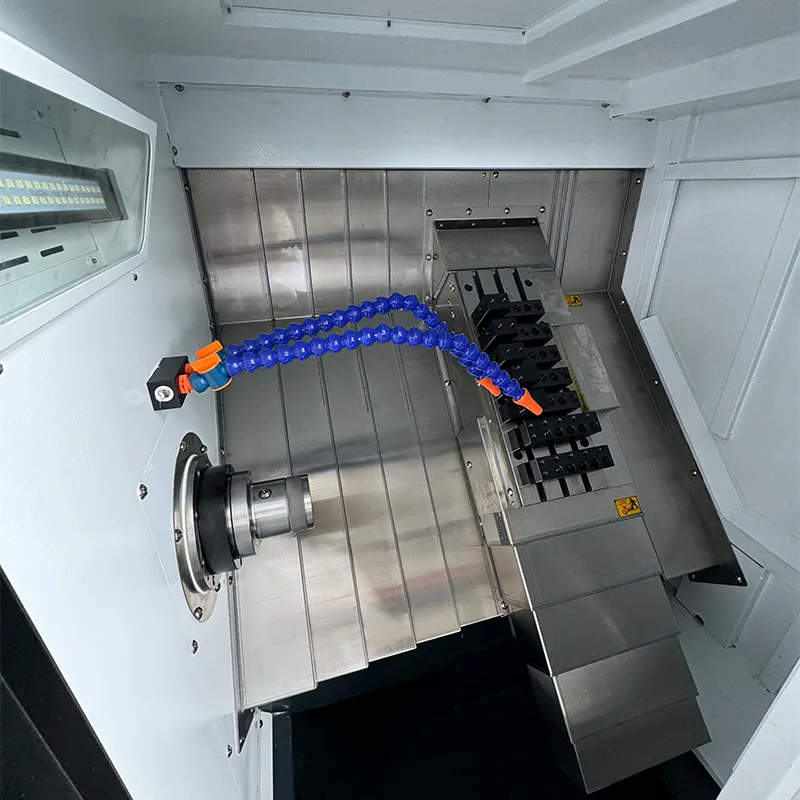

· Servo Turret: 63 servo turret para sa mabilis at tumpak na pag-index ng tool.

· Hydraulic Tailstock: Linear guide tailstock na may hydraulic propulsion. Tailstock travel 500mm na may MT4 taper.

· Motor Drive System: Main spindle motor na may belt drive, X at Z servo motors na may direktang koneksyon sa drive.

Teknikal na Pagtutukoy

Inililista ng sumusunod na talahanayan ang kumpletong teknikal na mga parameter ng CNC Slant Bed Lathe na may Servo Turret at Hydraulic Tailstock.

Configuration ng Machine

Ang CNC Slant Bed Lathe na may Servo Turret at Hydraulic Tailstock ay binuo gamit ang mga sumusunod na pangunahing bahagi at tatak.

· CNC System: FANUC Oi-TF PLUS (5) na may FANUC X/Z servo motors at drive.

· Spindle Motor: Huahong 7.5KW.

· Mga Ball Screw: Japan THK 32mm precision ball screws.

· Mga Linear Roller Guide: Japan THK 30mm precision roller guides.

· Spindle Assembly: Cartridge precision type na may Japan NSK bearings.

· Hydraulic Rotary Cylinder: Taiwan.

· Hydraulic Station: Taiwan.

· Power Head: 3-istasyon, 11.4N.

· Coolant Pump: 750W.

Mga Karaniwang Accessory

Ang bawat CNC Slant Bed Lathe na may Servo Turret at Hydraulic Tailstock ay may kasamang mga sumusunod na accessories.

· Spring collet para sa clamping material – kasama ang 1 piraso.

· Pag-ikot ng mga may hawak ng tool – 3 piraso.

· Mga may hawak ng tool sa pagbabarena – 2 piraso.

· Mga tool bar sa pagbabarena – ER20A extension bar, 2 piraso.

· Hex key set – 1 set.

Mga Aplikasyon at Mga Kalamangan

Ang CNC Slant Bed Lathe na may Servo Turret at Hydraulic Tailstock ay angkop para sa isang malawak na hanay ng mga aplikasyon sa pagliko.

· Kakayahang Pagproseso: Maximum na diameter ng pagliko 375mm, maximum na haba ng machining 380mm na may chuck. Hinahawakan ang iba't ibang materyales kabilang ang bakal, hindi kinakalawang na asero, at mga non-ferrous na metal.

· Production Efficiency: Ang 63 servo turret ay nagbibigay-daan sa mabilis na pag-index ng tool, binabawasan ang oras ng pag-setup at pagtaas ng throughput para sa batch production.

· Precision at Stability: Japan THK guideways at ball screws, na sinamahan ng FANUC CNC control, tinitiyak ang pare-parehong katumpakan at repeatability.

· Suporta sa Workpiece: Hydraulic tailstock na may 500mm travel at MT4 taper ay nagbibigay ng secure na clamping para sa mas mahabang workpieces.

· Matibay na Konstruksyon: 30-degree na slant bed na may heavy-duty na roller guide ay sumusuporta sa matatag na heavy cutting operations.

Paggawa at Pagtitiyak ng Kalidad

Ang CNC Slant Bed Lathe na may Servo Turret at Hydraulic Tailstock ay ginawa sa ilalim ng mahigpit na pamantayan ng kontrol sa kalidad.

· Ang lahat ng mga pangunahing bahagi ay galing sa mga itinatag na tatak kabilang ang FANUC, Japan THK, Japan NSK, at Huahong.

· Precision assembly na proseso para sa ball screws, linear guides, at spindle assemblies.

· Mahigpit na inspeksyon at pagsubok bago ihatid upang matiyak ang katumpakan at pagiging maaasahan ng makina.

· Sinusuportahan ng higit sa sampung taon ng karanasan sa pagmamanupaktura at propesyonal na teknikal na suporta.

Mga Madalas Itanong

Anong CNC system ang ginagamit sa slant bed lathe na ito?

Ginagamit ng makina ang FANUC Oi-TF PLUS (5) CNC system na may FANUC servo motors at mga drive para sa X at Z axes.

Ano ang mga axis na paglalakbay ng CNC lathe na ito?

Ang paglalakbay ng X axis ay 200mm, at ang paglalakbay ng Z axis ay 460mm.

Ano ang bilis ng spindle at lakas ng motor?

Ang bilis ng spindle ay mula 0 hanggang 5000 RPM, na pinapagana ng 7.5KW Huahong spindle motor.

Anong uri ng mga guideway at ball screw ang ginagamit?

Gumagamit ang makina ng Japan THK 32mm precision ball screws at 30mm precision linear roller guides.

Ano ang bigat ng makina at pangkalahatang sukat?

Ang mga sukat ng makina ay 1875 × 1021 × 1263mm, at ang timbang ay humigit-kumulang 1.8 tonelada.
