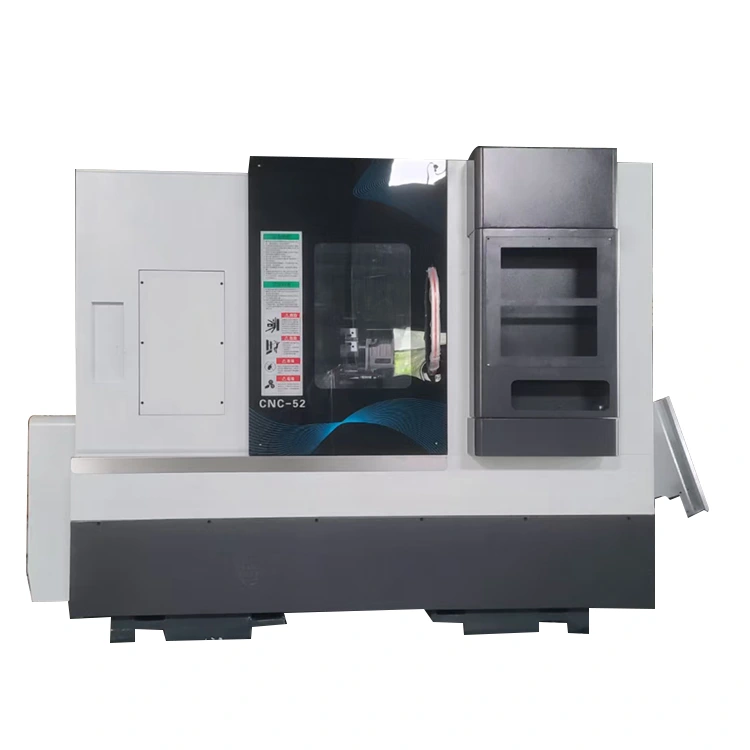

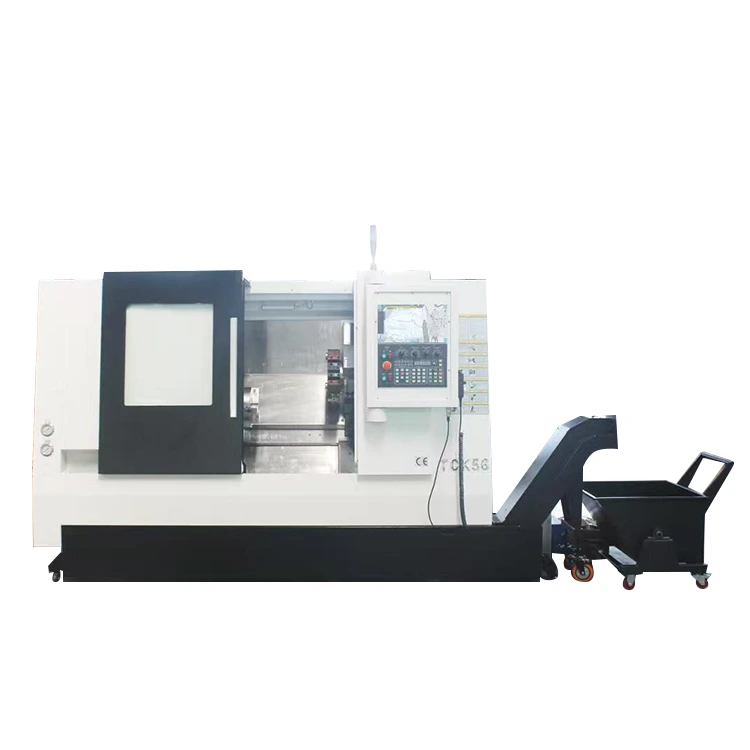

CNC turn-mill center na may tailstock

Hindi.PangalanUnitSpecPansinin1Slide table top dimensionmm450*340 2Max paglalakbay ng z axismm600 3Max paglalakbay ng x axismm300 4Max swing diametermm650 5Ang diatance mula sa spindle hanggang slide table topmm170 6Distansya mula sa spindle center hanggang sa lupamm1100 7Max maching habamm475Ang pa......

Modelo:YL-52Y

Magpadala ng Inquiry

Paglalarawan ng Produkto

Hindi.	Pangalan	Unit	Spec	Pansinin
1	Slide table top dimension	mm	450*340
2	Max paglalakbay ng z axis	mm	600
3	Max paglalakbay ng x axis	mm	300
4	Max swing diameter	mm	650
5	Ang diatance mula sa spindle hanggang slide table top	mm	170
6	Distansya mula sa spindle center hanggang sa lupa	mm	1100
7	Max maching haba	mm	475	Ang pagkuha ng NF80-170-BMT55-12T power turret bilang isang halimbawa
8	Max na lumiliko diameter	mm	500
9	Spindle modle (diameter ng spindle)	mm	A2-6 （200）
10	Bilis ng spindle	RPM	0-4000
11	X 、 Z Ball Screw specifictions		3210/4010	Japanese thk ball screw, Class C3
12	X-Axis Linear Guide Rail		Taiwan hiwin roller CLSS P, laki 35	4 na uri ng stider-standard
13	Z-Axis Linear Guide Rail		Taiwan hiwin roller clss p Sukat 35	4 slider -extended -haba na mga slider
14	Paraan ng Koneksyon ng Main X.Z Motor		Timing Belt/Direct Drive/Direct Drive
15	X.Z. Tailstock Motor Flange / Spigot	mm	130/110
16	Laki ng makina	mm	241512571270
17	Machine net weight	Kg	3800kg	Na may proteksyon ng panloob at panlabas

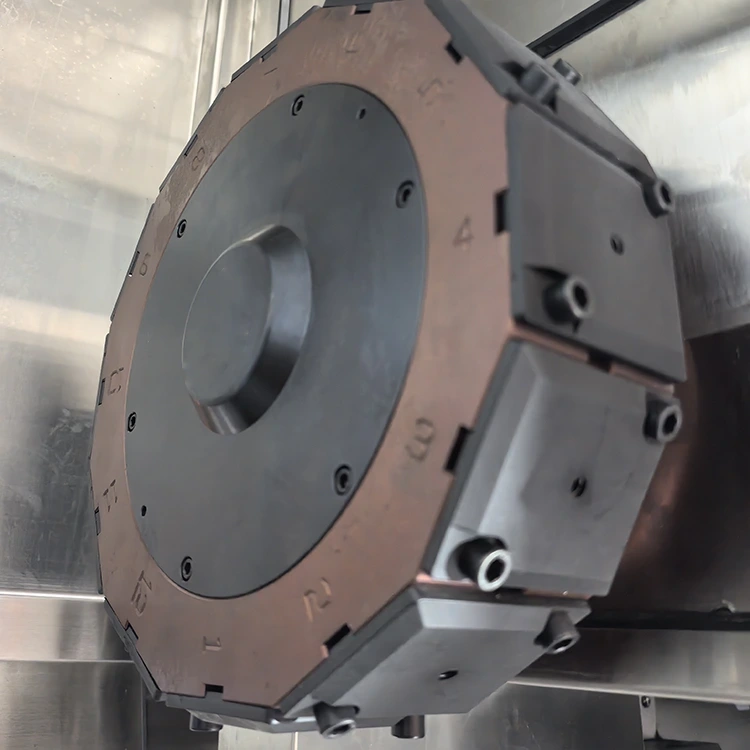

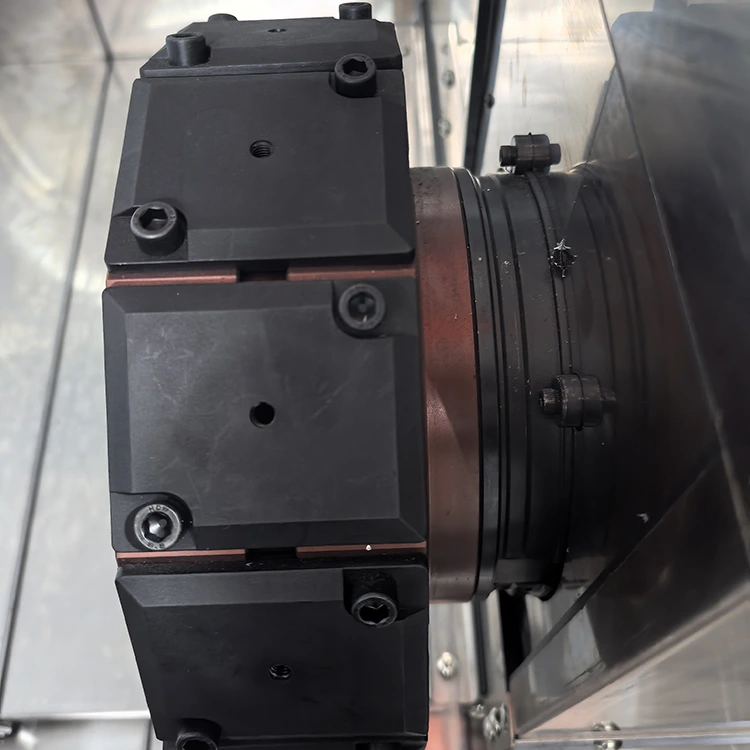

18	Paraan ng Pag -install ng Tool		170-BMT55 Power Turret

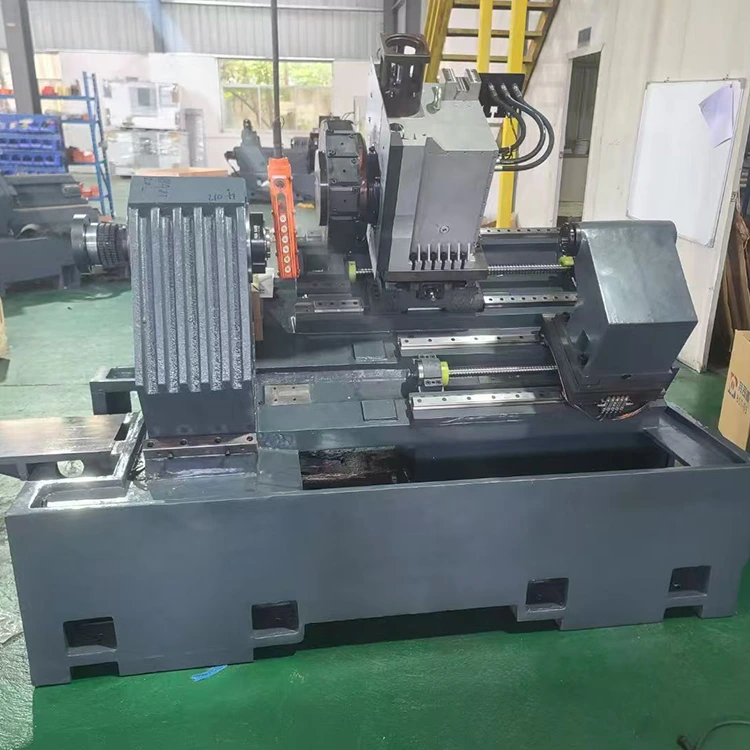

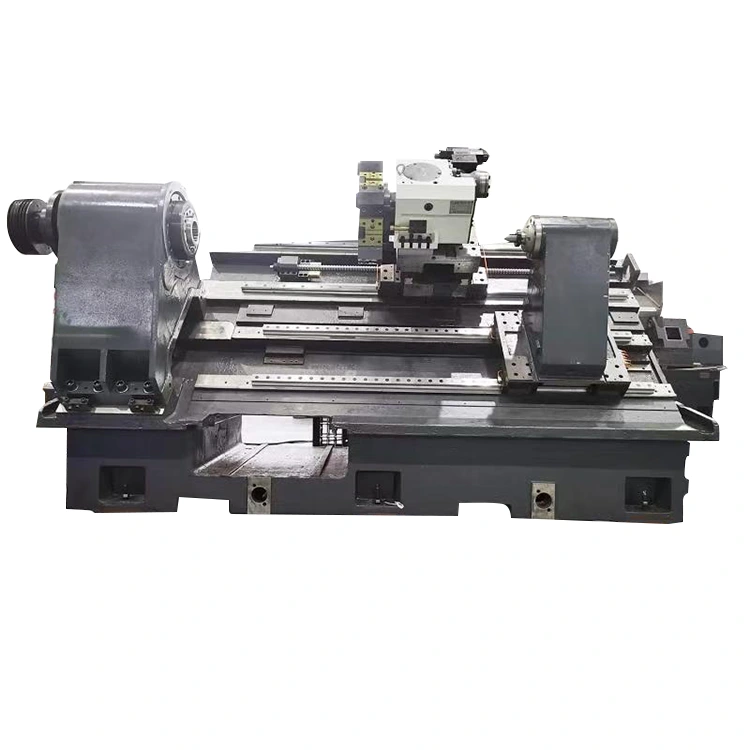

19	Uri ng base ng makina at pagkahilig		30-degree slant bed
20	Tailstock		Linear Guide Tailstock
21	Paraan ng Pagsulong ng Tailstock		Hydraulic propulsion at servo propulsion	Standard-kagamitan Hydraulic Tailstock Center
22	Max Travel of Tailstock		600
23	Min projection haba ng tailstock		30mm
24	Modelong Tailstock Center		MT5

Pag -configure ng Model
Pangalan	Lugar ng rigin/spec	Pangalan	Lugar ng Pinagmulan/Spec
CNC System	UBO	X/z-axis servo motor+drive	Delta
32 Precision Ball Screw	Thk (Japan)	Motor ng spindle	HUAHONG 7.5KW
30 katumpakan na linear roller guideway	Hiwin (Taiwan, China)	Hydraulic rotary cylinder	Taiwan
Cylindrical precision spindle unit	NSK Bearings (Japan)	cool	750W
Hydraulic Station	Taiwan	Power Head	3 istasyon 11.4n
Mga Random na Kagamitan
Pangalan	Model/Spec	Pangalan	Model /Spec
Collet (para sa materyal na clamping)	1 PCS (ibinibigay ng makina）	Pag -post ng tool sa pag -post ng tool ng tool	3pcs/2pcs
Ang tool ng pagbabarena shank	2 PCS ng ER20A extension rod	Hex key	1set
