Truss integrated machine

Sipi ng MahcineCustomerRezaQuotation No.YL2025091101Makipag -ugnayRezaPetsa ng sipi2025-9-11CC. Validity ng sipi30 arawTel Oras ng paghahatid20 araw pagkatapos ng depositoPresyo0640 (kabilang ang fly-cutter power head at square tool turret)RMB42000SETPagbabayadT/T.30%AsDeposit, 70%PaymentBeforedeliv......

Magpadala ng Inquiry

Paglalarawan ng Produkto

Sipi ng Mahcine

Customer	Reza	Quotation No.	YL2025091101
Makipag -ugnay	Reza	Petsa ng sipi	2025-9-11
CC.		Validity ng sipi	30 araw
Tel		Oras ng paghahatid	20 araw pagkatapos ng deposito
Presyo	0640 (kabilang ang fly-cutter power head at square tool turret) RMB42000SET
Pagbabayad	T/T.30%AsDeposit, 70%PaymentBeforedelivery.
Warranty	Isang taon.

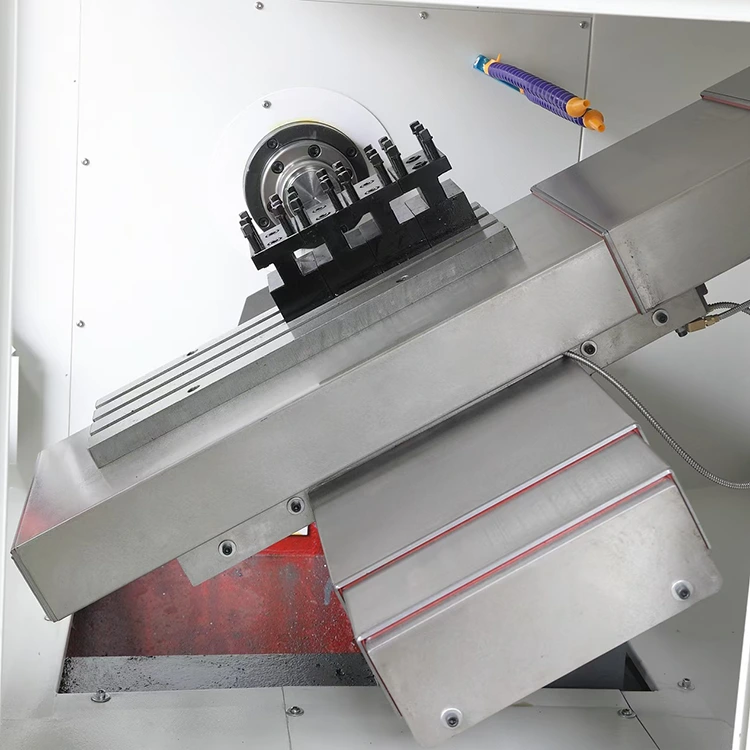

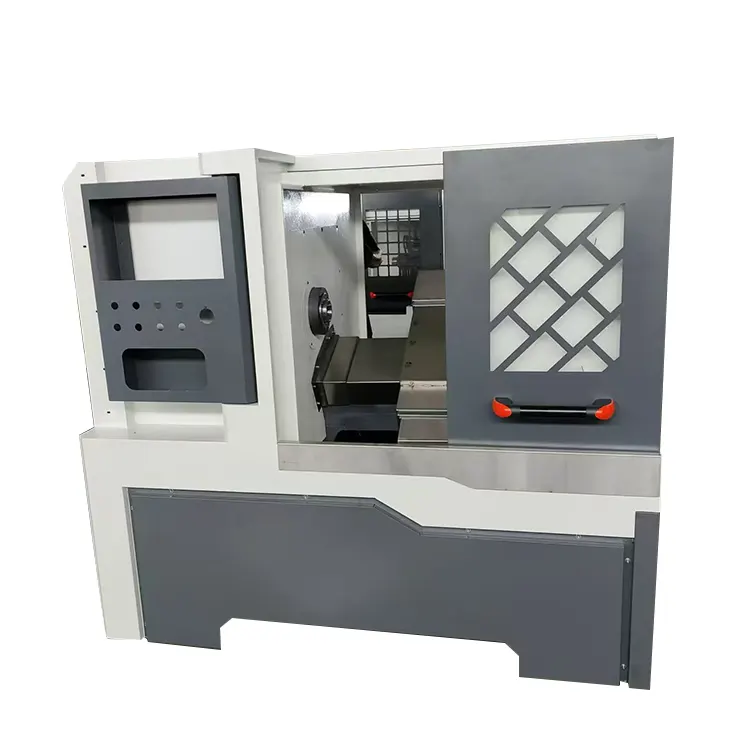

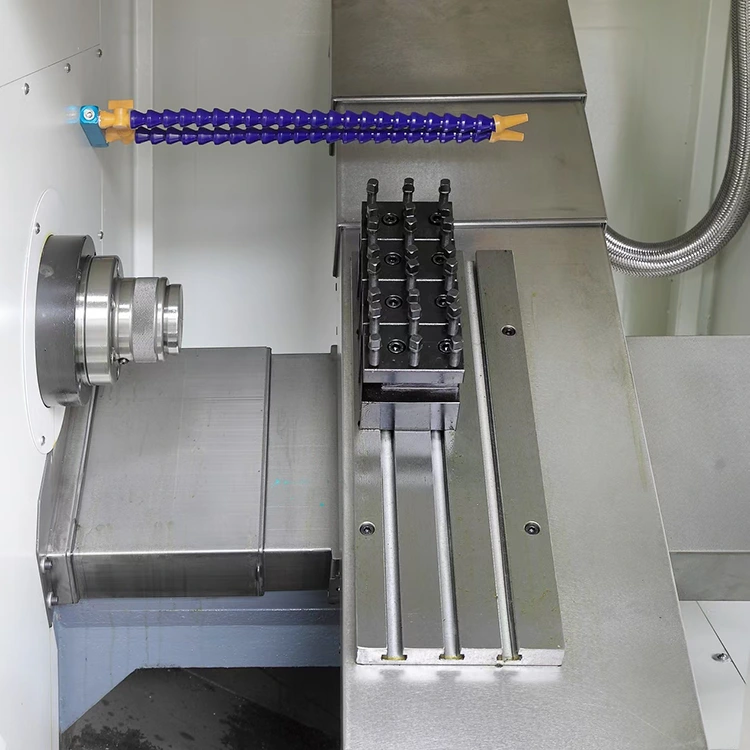

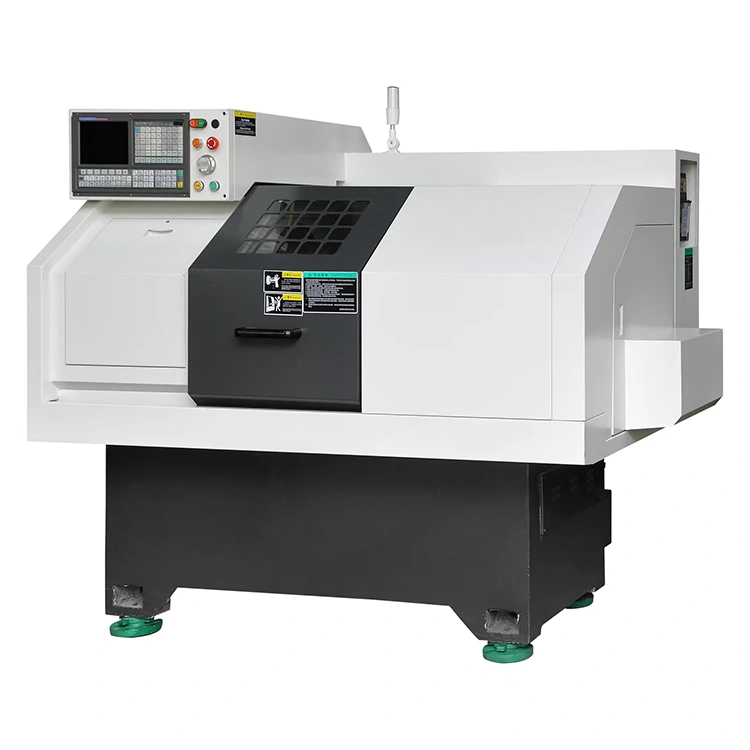

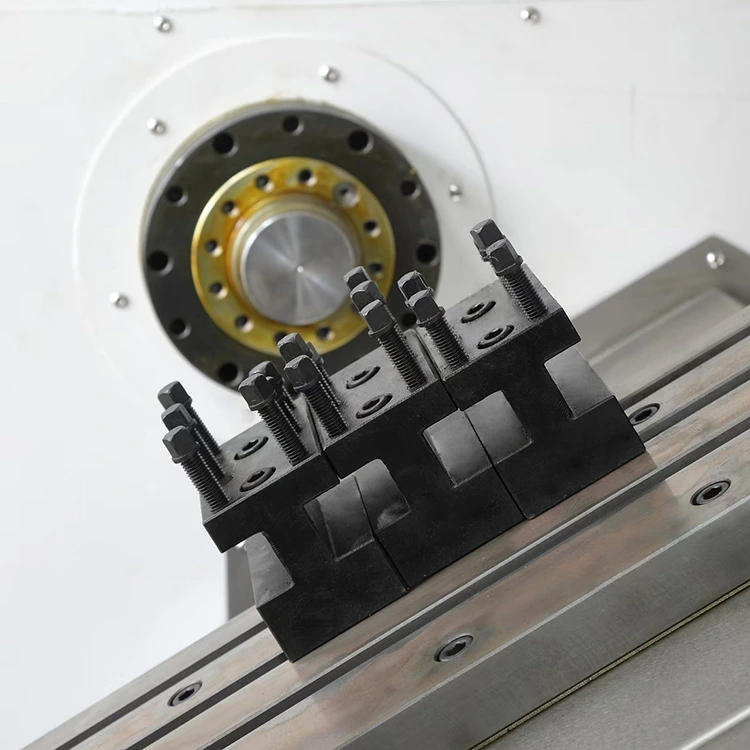

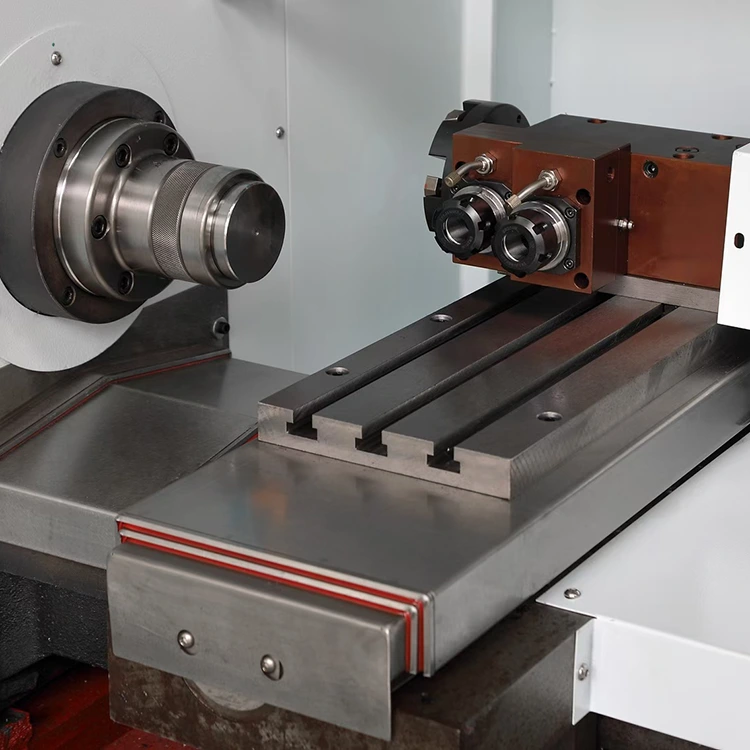

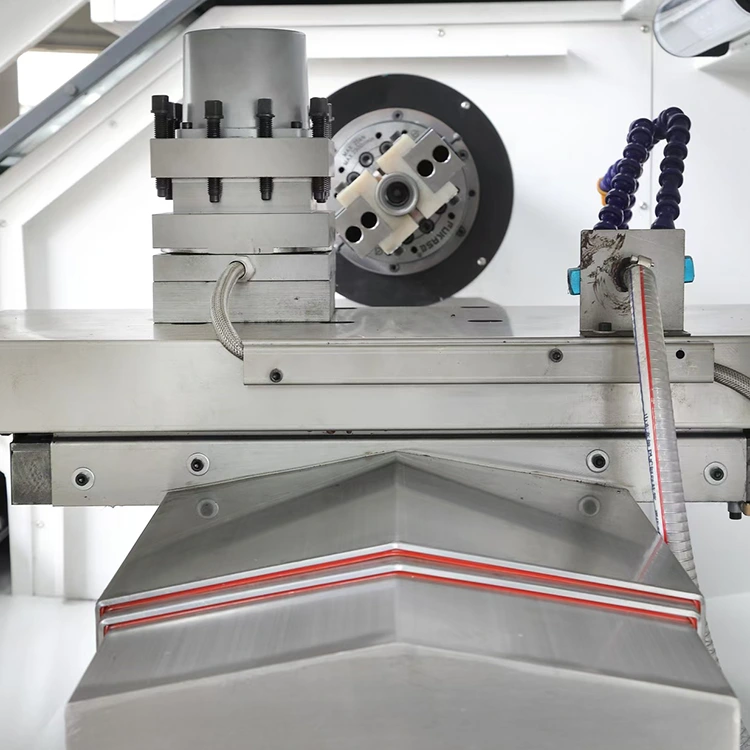

Larawan

Mga teknikal na parameter

Pangalan		Spec
Kakayahang pagproseso	Max swing diameter sa ibabaw ng kama (mm)	280
	Max swing diameter sa ibabaw ng karwahe (φ/mm)	F160
	MAX TOING TURNING （φ/mm）	280
	Max Turning Diameter （φ/mm）	280
	Max through-hole diameter para sa bar stock （φ/mm）	42
Spindle	Uri ng ilong ng spindle (GB 5900.1)	A2-5
	Taper ng butas ng spindle liner	21 ° GB21 °
	Spindle through-hole diameter （φ/mm）	49
	Spindle drawbar through-hole diameter	41.5
	Spindle drawbar thread	M48 × 1.5
	Saklaw ng bilis ng spindle (r/min)	0-3000 （4000） Standard na pagsasaayos: 0-3000 (Opsyonal: 4000)
	Mode ng paglilipat ng gear ng spindle	32 Independent spindle: 3 harap, 2 likuran
	Pangunahing kapangyarihan ng motor (tuluy -tuloy na rating) (kw)	4
	Pangunahing kapangyarihan ng motor (agarang maximum na halaga) (kW)	4
	X-Axis Rapid Traverse Speed (M/Min)	15
	Z-Axis Rapid Traverse Speed (M/Min)	15
	X-Axis Servo Motor Torque (n · m)	110/6.4
	Z-axis servo motor torque (n · m)	110/6.4
	X-axis stroke (mm)	640
	Z-axis stroke (mm)	280
	X-Axis & Z-Axis Motor Koneksyon Paraan	Direktang pagkabit
	Z-Axis Guideway	Z-30-640 Z-Axis Ball Screw 30-640 Square Type
	X-pagkatapos.	X-30-540 X-Axis Ball Screw 30-540 Square Type
	Uri ng gabay	（30fzs） Linear Guideway (30FZS)
Tool turret	Uri ng Tool Turret	6125
	Bilang ng mga istasyon ng tool
	（Mm） Laki ng tool (mm)	20*20 Nakapirming tool post (20 × 20)
Truss	X-axis standard stroke	2400mm
	X-axis maxspeed	1.5mm/s
	Y-axis standard stroke	650mm
	Y-axis max bilis	1m/s
	Z-axis standard stroke	1000mm
	Z-axis max bilis	1.5m/s
	Taas ng tray mula sa lupa	1100mm
	Laki ng tray	550*350mm
	Bilang ng mga tray	2 2 litrato
	Materyal ng truss	Bakal
	Pagtatapos ng gripper	， Pneumatic clamping pneumatic rotation
	Mode ng paghahatid	Linear guideway na may hilig na rack ng tren
	Boltahe ng input	220v
	Input air pressure	0.5-0.8 Pa
Power Supply	Na -rate ang kabuuang kapangyarihan	9kw
Power Supply	Na -rate ang kabuuang kasalukuyang	20A
Spec	Timbang ng makina	900kg
Spec	Laki ng makina （L × W × H）	1650 × 1250 × 1600mm
iba pa	Paraan ng Clamping
	Diameter ng Chuck (Opsyonal)
	Lakas ng bomba ng tubig	380V/90W
	Modelong Ball Screw (X-Axis)	2508
	Ball Screw Modell (Z-Axis)	3208
	Uri ng Chip Conveyor (Opsyonal na Pagbili)

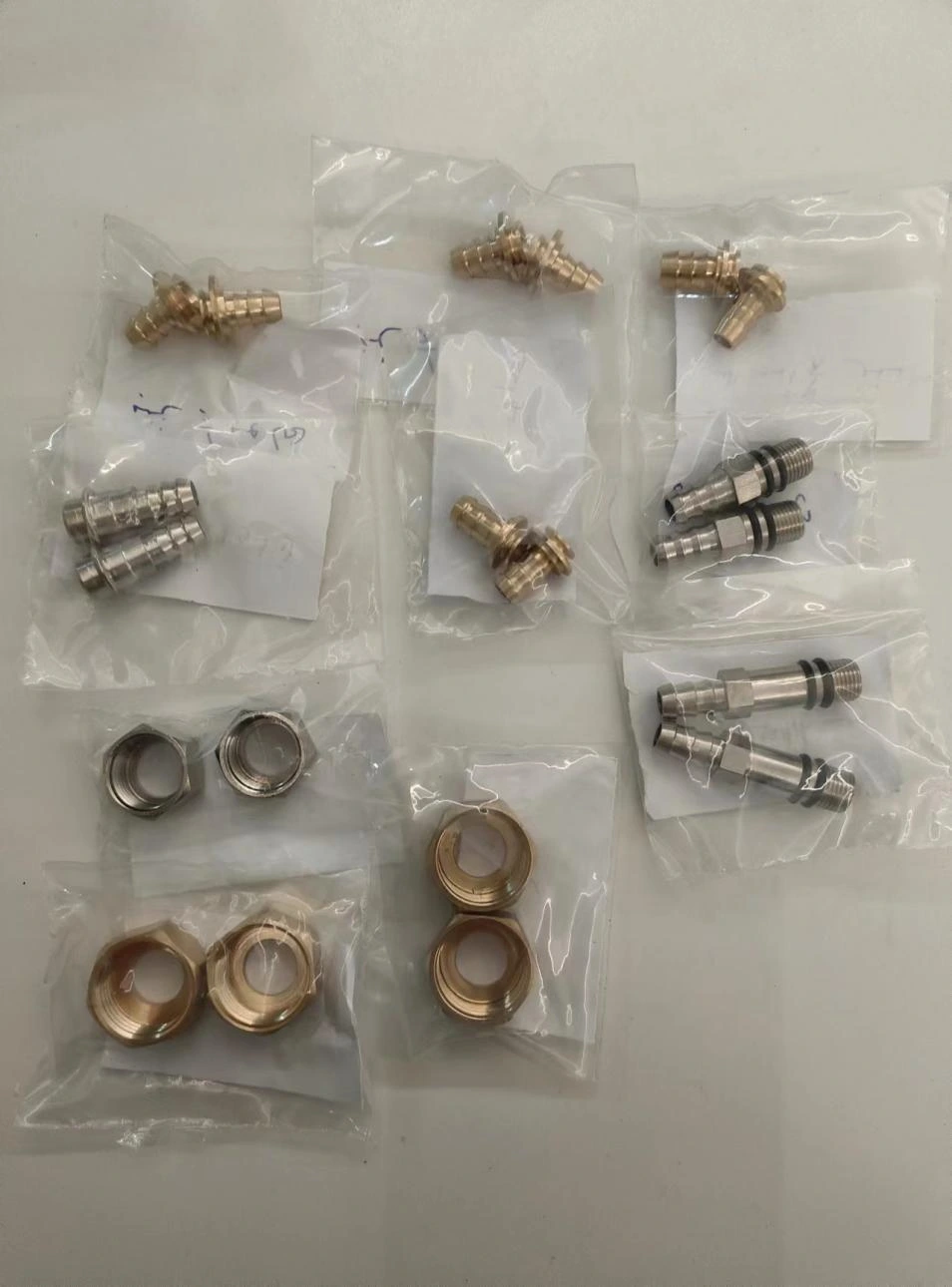

	Machinign Field	Mga bahagi ng Auto Motorsiklo at Mga Kagamitan sa Hardware

Mga detalye ng pagsasaayos ng tool ng makina

	Pangalan		Bangko at modelo		Lugar ng Pinagmulan	Pansinin
CNC System		980TB3I		China Guangzhou
Servo Motor		GSK		China Guangzhou
VFD		3.7kw		China Guangzhou
	Spindle bear		7215/7213 AC P4 32front at 2 pag -aayos ng likuran		China Wuxi	Angular contact heavy-duty tindig
	Bearing ng Screw		CSC 760204 P4		China Wuxi	Pinagsama ang 60 ° mataas na katumpakan
	X-axis ball screw		25mm8㎜			Hapon na na -import na materyal (C3)
	Z-axis ball screw		32mm 8㎜			Hapon na na -import na materyal (C3)
	Linear Guideway		FZS30A2R540 FZS35B2R640			H
	Clamping tindig		549 Hollow Hydraulic Cylinder		Halimbawa ng Taiquan
	Switch ng pindutan ng push		Ang OV ay karaniwang bukas na uri
	Relay		Tama		Tsina
	contactor		Tama		Tsina
	Sistema ng Power Supply		Mean Well Power Supply Box, +24V Power Supply		Taiwan
