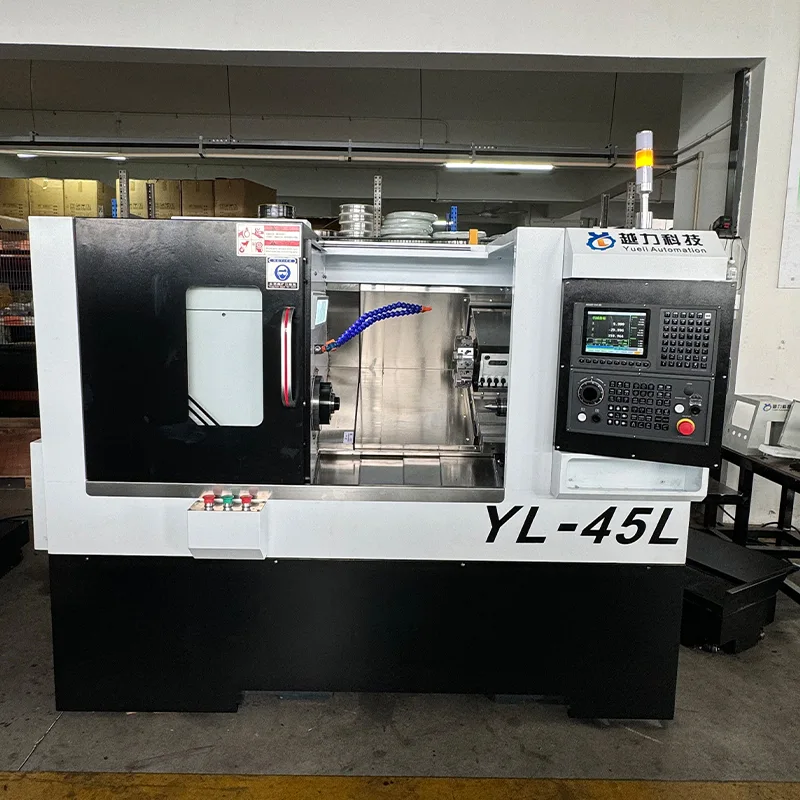

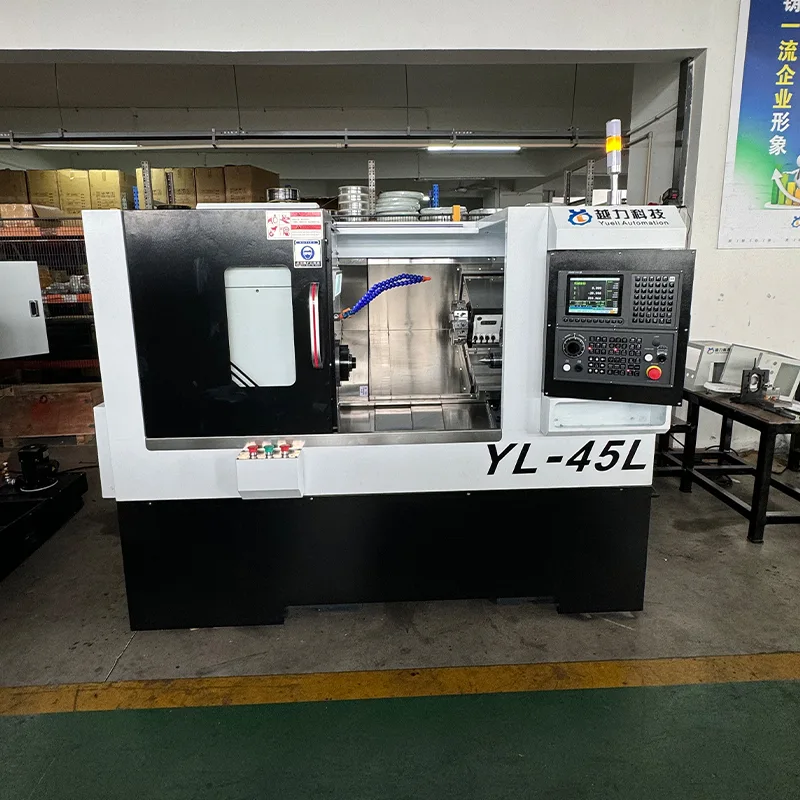

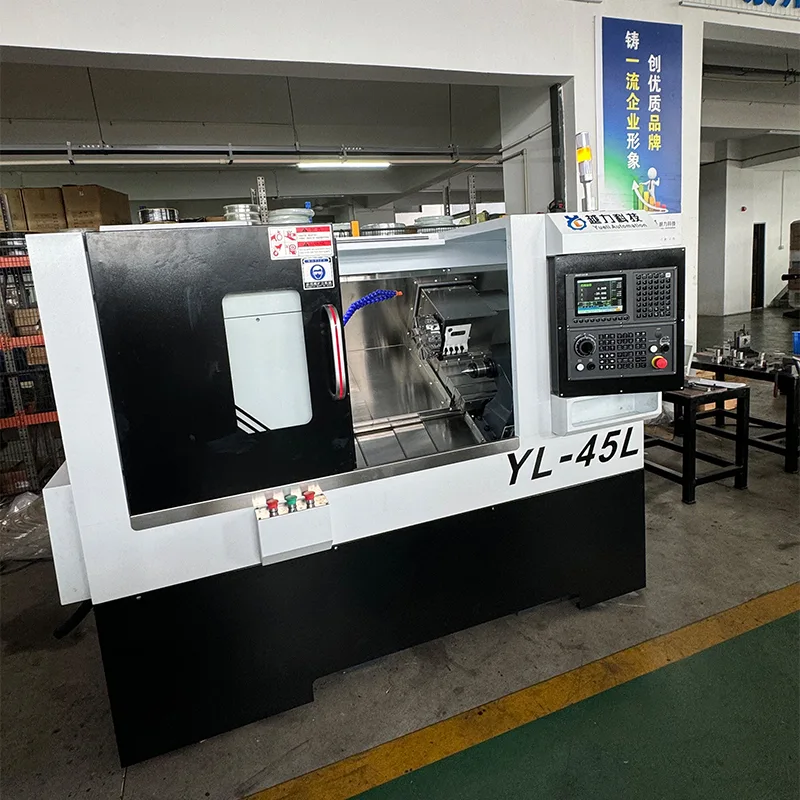

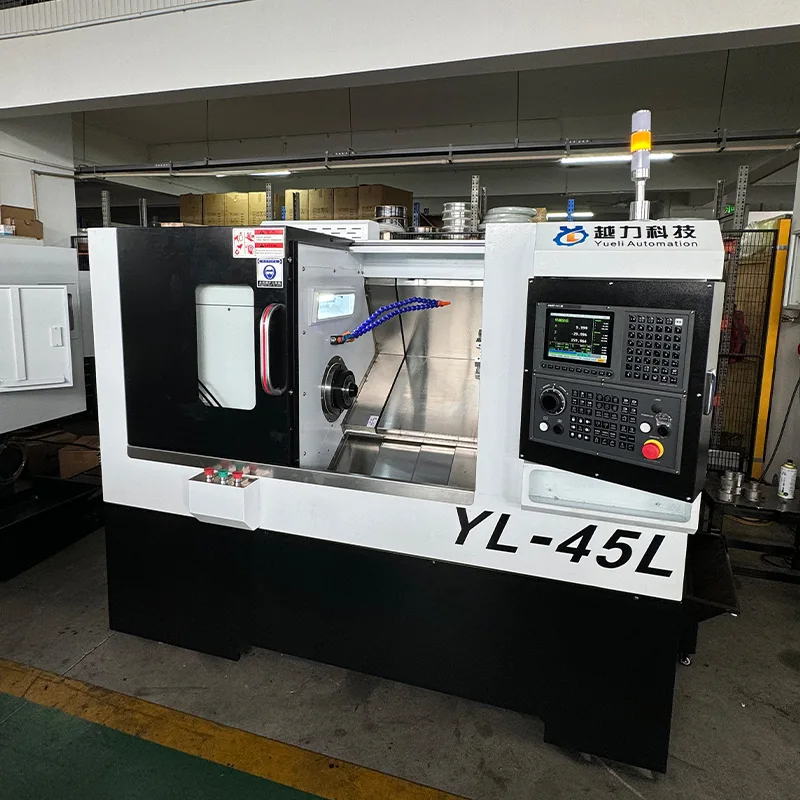

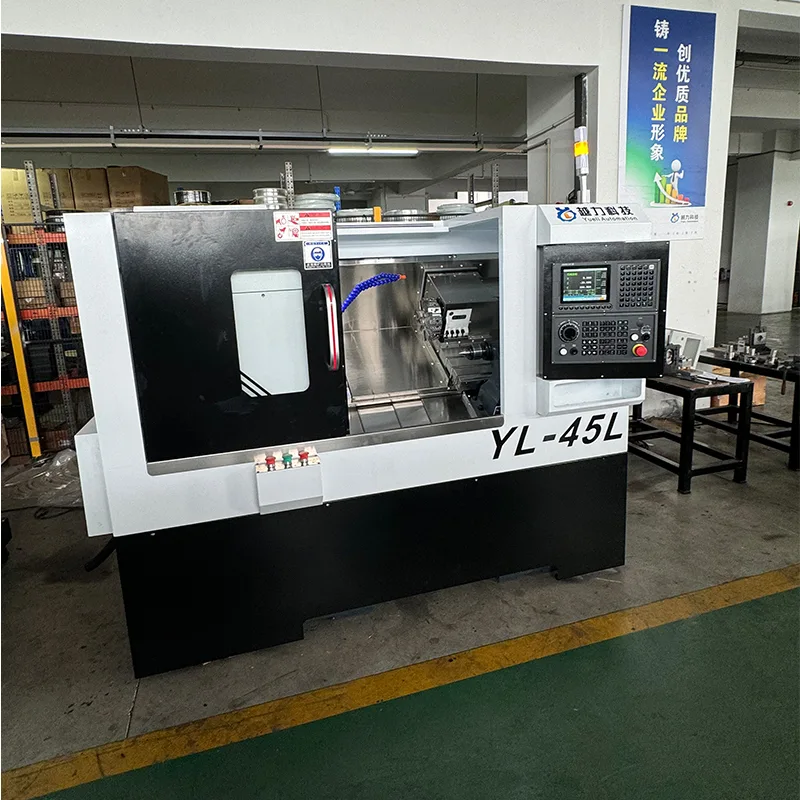

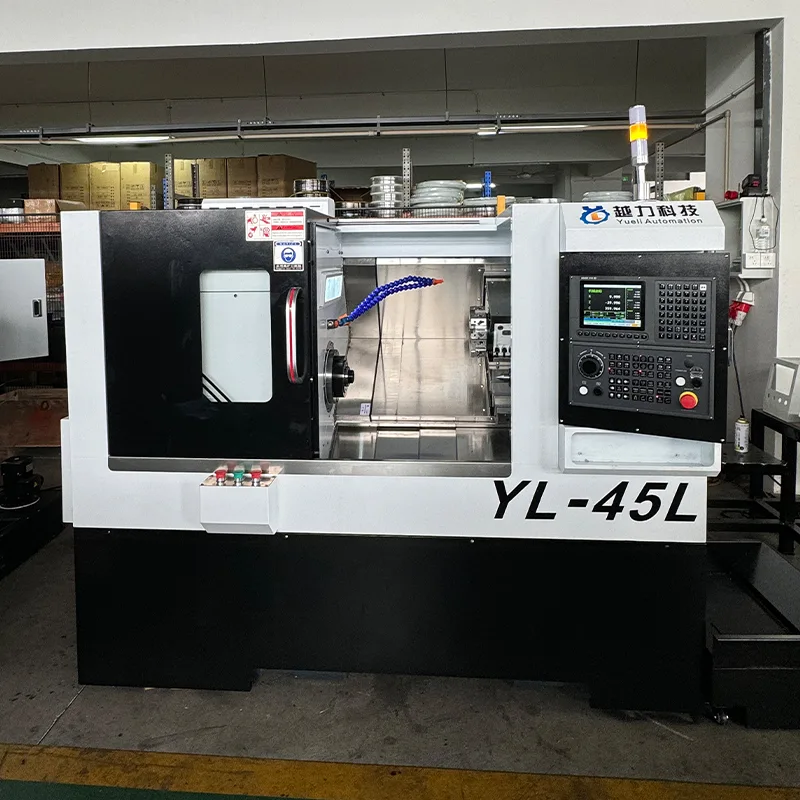

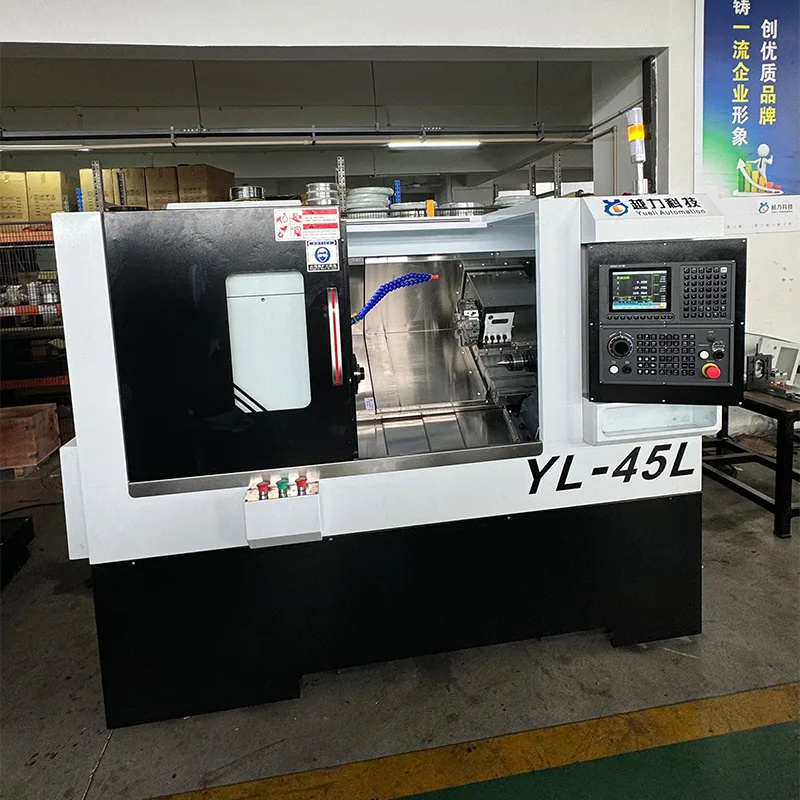

Slant Bed CNC Lathe na may Servo Turret at Tailstock

Ang Slant Bed CNC Lathe na may Servo Turret at Tailstock (modelong YL-45L) ay ginawa ng Quanzhou Yueli Automation Equipment Co., Ltd. Nagtatampok ang makina ng 30-degree na disenyo ng slant bed na may 63 servo turret para sa tooling. Nilagyan ito ng FANUC Oi-TF PLUS (5) CNC system, Japan THK 32mm precision ball screws at 30mm precision linear roller guides, na nagbibigay ng matatag at tumpak na machining performance. Ang bilis ng spindle ay mula 0 hanggang 5000 RPM na may 7.5KW Huahong spindle motor. Ang makina ay may linear guide tailstock na may hydraulic propulsion, tailstock travel ay 500mm, at ang tailstock taper ay MT4. Ang maximum na diameter ng pagliko ay 375mm, at ang maximum na haba ng machining ay 380mm na may chuck.

Teknikal na Pagtutukoy

Ang mga sumusunod na teknikal na parameter ay nalalapat sa Slant Bed CNC Lathe na may Servo Turret at Tailstock.

Pangunahing Configuration

Ang Slant Bed CNC Lathe na may Servo Turret at Tailstock ay nilagyan ng mga sumusunod na pangunahing bahagi.

Mga Karaniwang Accessory

Ang mga sumusunod na accessory ay kasama sa Slant Bed CNC Lathe na may Servo Turret at Tailstock.

Istraktura ng Machine at Mga Pangunahing Tampok

Ang Slant Bed CNC Lathe na may Servo Turret at Tailstock ay nagsasama ng mga sumusunod na tampok sa istruktura at pagganap.

· Kama: 30-degree na slant na disenyo ng kama para sa higpit at mahusay na daloy ng chip.

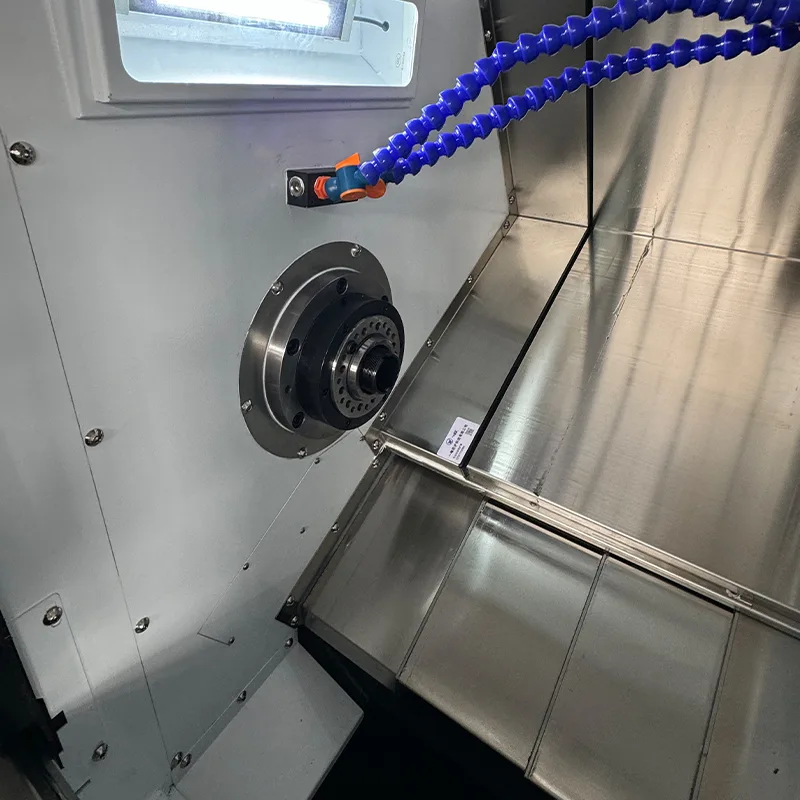

· Spindle: Cartridge precision spindle assembly na may Japan NSK bearings. Spindle model A2-5 na may diameter na 170mm. Saklaw ng bilis 0-5000 RPM.

· Mga Gabay: Japan THK 30mm precision linear roller guides. X axis na may 4 na karaniwang bloke, Z axis na may 4 na pinahabang bloke.

· Ball Screw: Japan THK 32mm precision ball screws na may 10mm pitch para sa parehong X at Z axes.

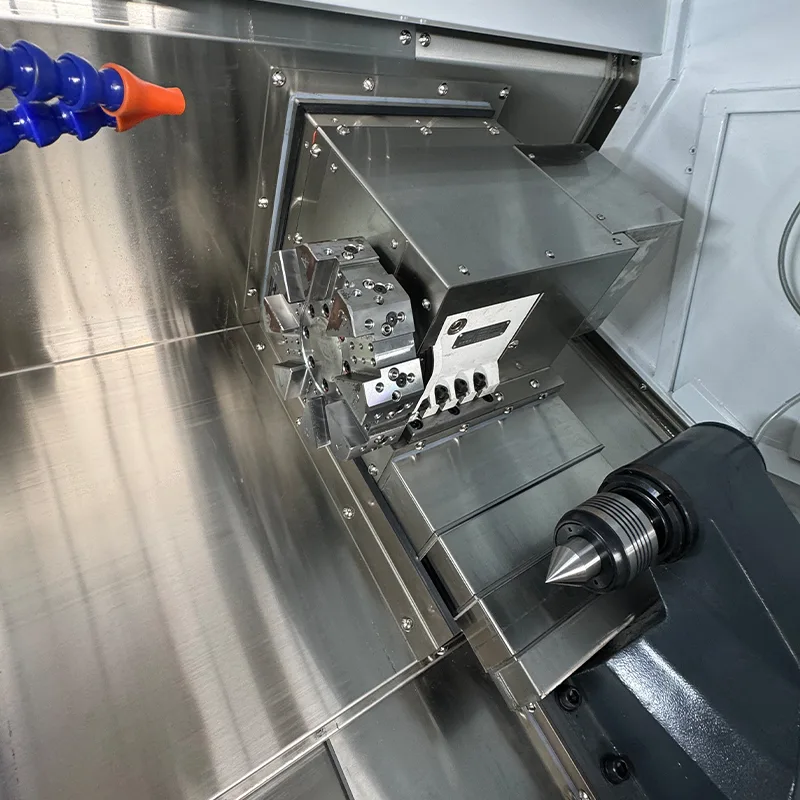

· Tooling: 63 servo turret para sa awtomatikong pagpapalit ng tool.

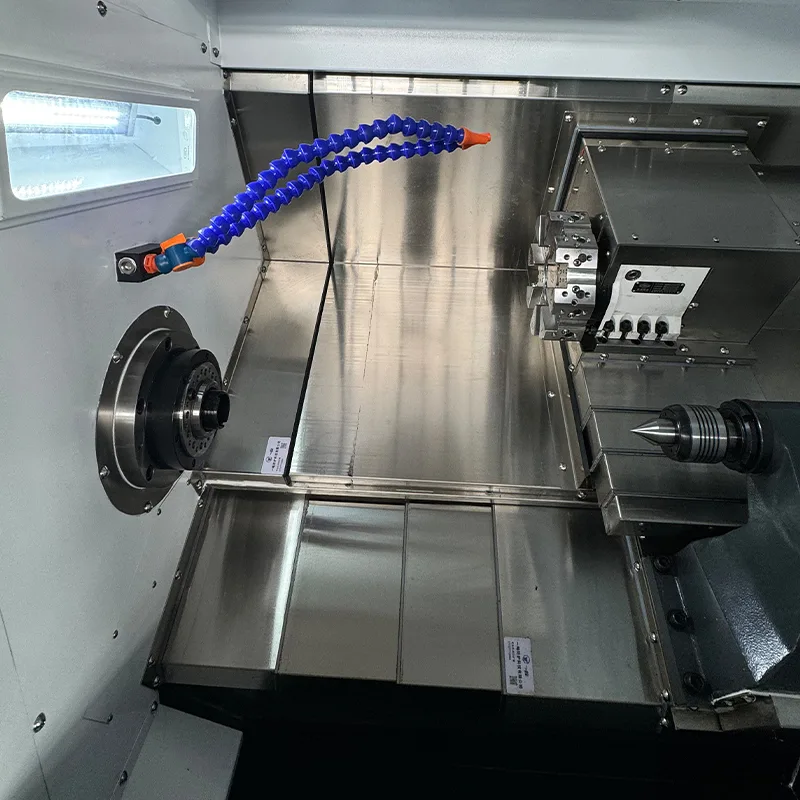

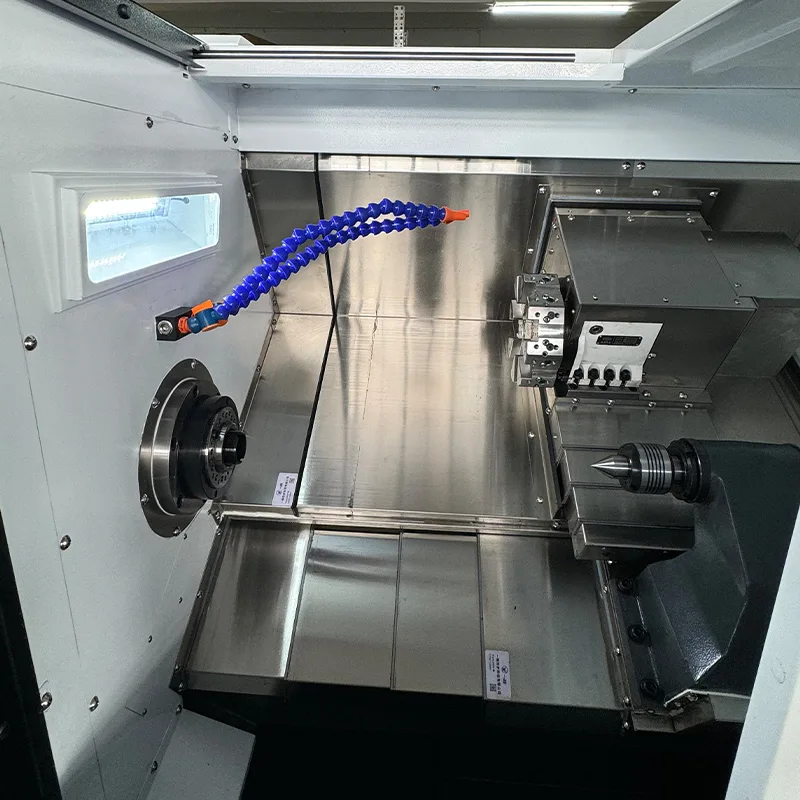

· Tailstock: Linear guide tailstock na may hydraulic propulsion. Tailstock na paglalakbay 500mm. Tailstock taper MT4.

· Mga Koneksyon ng Motor: Pangunahing motor na may belt drive, X at Z na motor na may direktang drive.

Impormasyon sa Pag-order

Ang mga sumusunod na detalye ng pagpepresyo at pag-order ay nalalapat sa Slant Bed CNC Lathe na may Servo Turret at Tailstock.

· Pangalan ng Produkto: Slant Bed CNC Lathe (Uri ng Tool Turret)

· Modelo: YL-45L

· Mga Tuntunin sa Pagbabayad: 30% na deposito, balanse bago ipadala

· Warranty: 1 taon para sa mga bahagi (hindi kasama ang pinsalang gawa ng tao)

· Buwis: 13% kasama ang VAT

· Freight: Kasama

Mga Madalas Itanong

Ano ang control system ng slant bed CNC lathe na ito?

Ang slant bed CNC lathe ay gumagamit ng FANUC Oi-TF PLUS (5) CNC system na may FANUC servo motors at mga drive para sa X at Z axes.

Ano ang X at Z axis na paglalakbay ng makinang ito?

Ang X axis travel ay 200mm, at ang Z axis travel ay 460mm. Ano ang spindle speed at spindle motor power?

Ang spindle speed range ay 0 hanggang 5000 RPM, at ang spindle motor power ay 7.5KW mula sa Huahong.

Anong uri ng kama at tool ang mayroon ang makinang ito?

Ang makina ay may 30-degree na slant bed na may 63 servo turret para sa awtomatikong pagpapalit ng tool.

Ano ang mga detalye ng guideways at ball screws?

Gumagamit ang X at Z axes ng 32mm precision ball screw at 30mm precision linear roller guide, parehong mula sa Japan THK.

Ano ang bigat at sukat ng CNC lathe na ito?

Ang mga sukat ng makina ay 1875 × 1021 × 1263mm, at ang timbang ay humigit-kumulang 1.8 tonelada.

Anong uri ng tailstock mayroon ang makina?

Ang makina ay may linear guide tailstock na may hydraulic propulsion, tailstock travel ay 500mm, at ang tailstock taper ay MT4.
