Serial number |
Proyekto |
Unit |
Mga pagtutukoy (sukat) |
Mga Paalala |
1 |
Ang laki ng drag board countertop |
mm |
300*260 |
|
2 |
Paglalakbay ng Z-axis |
mm |
460 |
|
3 |
X-Axis Travel |
mm |
200 |
|
4 |
Maximum na pag -ikot |
mm |
450 |
|
5 |
Ang distansya mula sa gitna ng pangunahing baras hanggang sa ibabaw ng talahanayan ng drag plate |
mm |
63 |
|
6 |
Ang distansya mula sa lupa hanggang sa gitna ng pangunahing baras |
mm |
1050 |
|
7 |
Pinakamataas na haba ng pagproseso |
mm |
380 (kabilang ang Chuck) |
Kumuha ng acer LQ63/80-220-8T servo turret bilang isang halimbawa |
8 |
Pinakamataas na diameter ng pag -on |
mm |
375 |
|
9 |
Modelong Spindle (diameter ng spindle) |
mm |
A2-5 (170) |
|
10 |
Bilis ng spindle |
RPM |
0-5000 |
|
11 |
X.Z Mga pagtutukoy ng Ball Screw |
|
32*10/32*10 |
|
12 |
Pagtukoy ng X Guide Rail |
|
30 roller |
4 slider-normal |
13 |
Z Pagtukoy sa Rail ng Gabay |
|
30 roller |
4 na slider-maginoo na pagpapahaba |
14 |
Paraan ng koneksyon ng pangunahing X.Z motor |
|
Pag -sync ng tape / direktang koneksyon / direktang koneksyon |
|
15 |
X.Z Motor Flange/Stop |
mm |
130/110 |
|
16 |

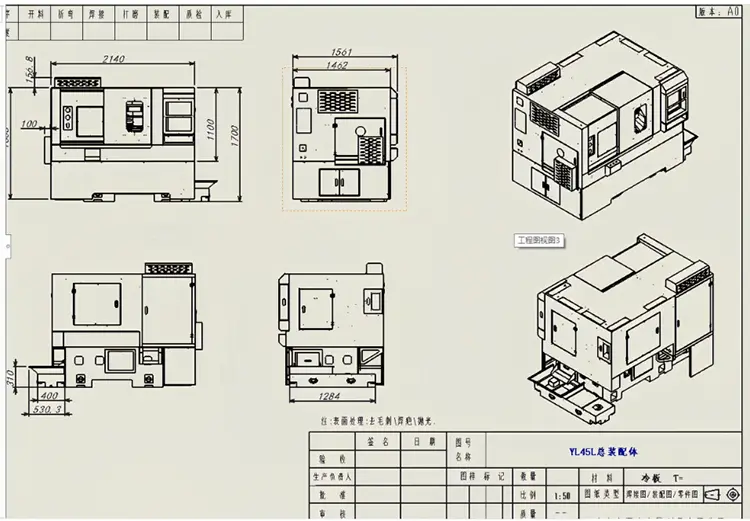

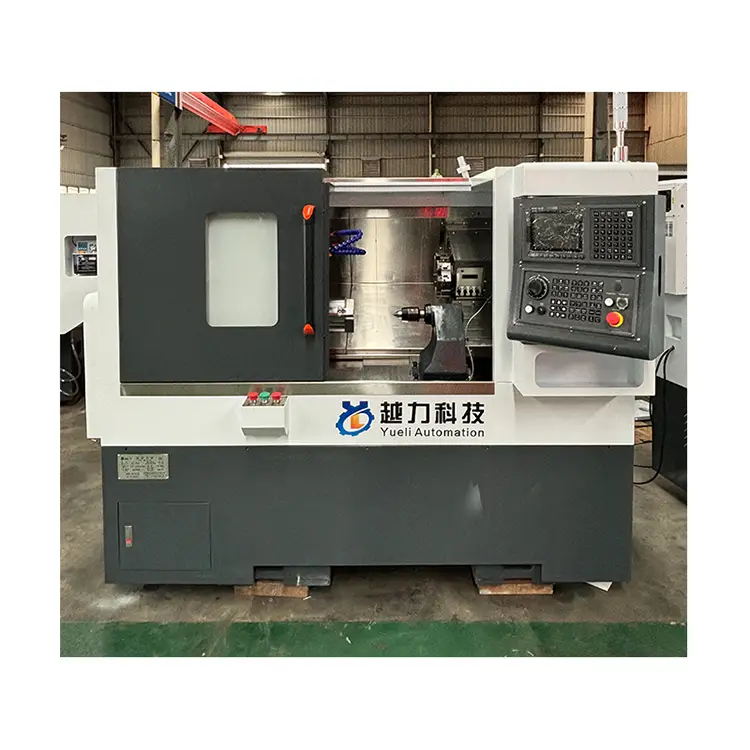

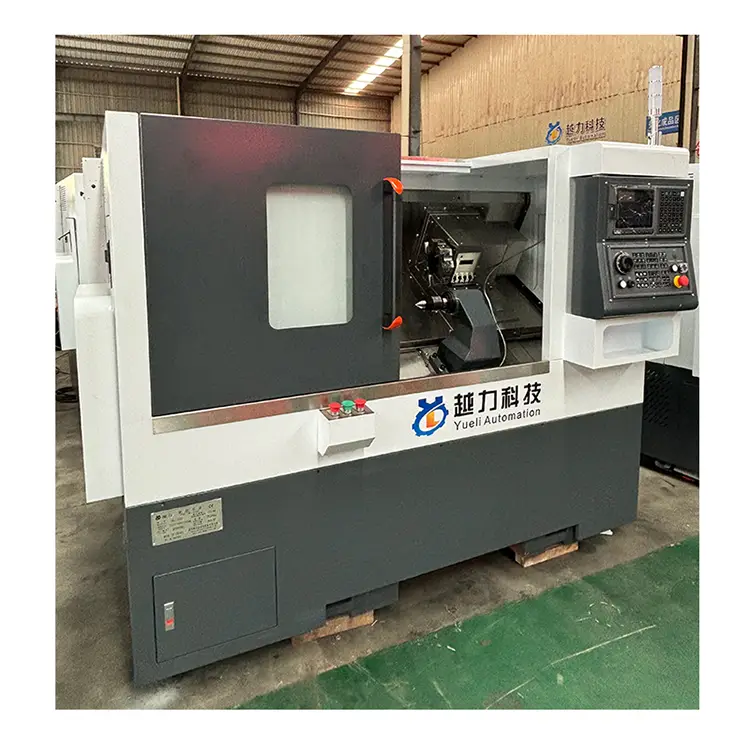

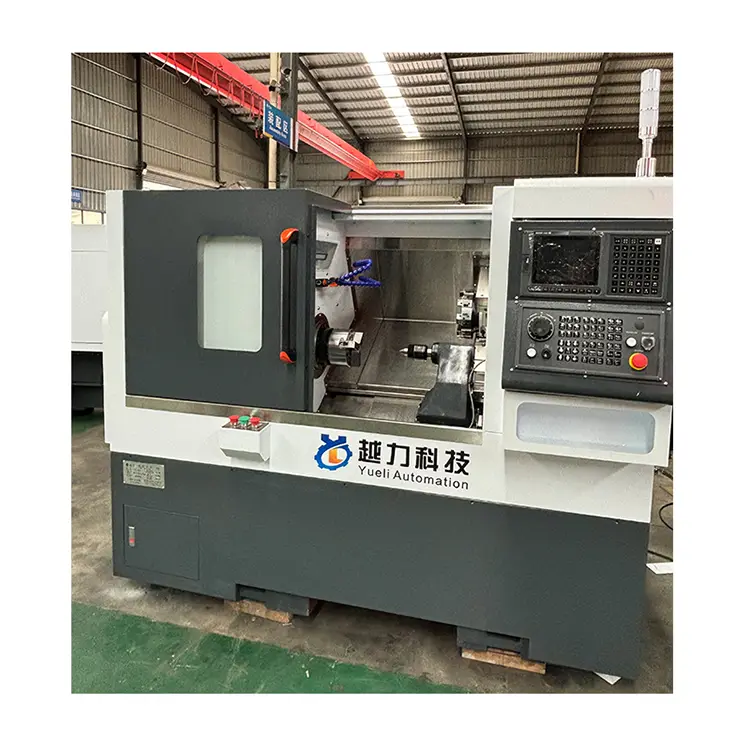

Optical Machine Dimensions (Haba, Lapad, Taas) |
mm |
1875*1021*1263 |
|
17 |
Timbang |
tonelada |
Mga 1.8t |
Hindi naglalaman ng panloob at panlabas na takip ng tool tower spindle |
18 |
Paraan ng Paglo -load ng Knife |
|
63 Servo Turret |
|
19 |

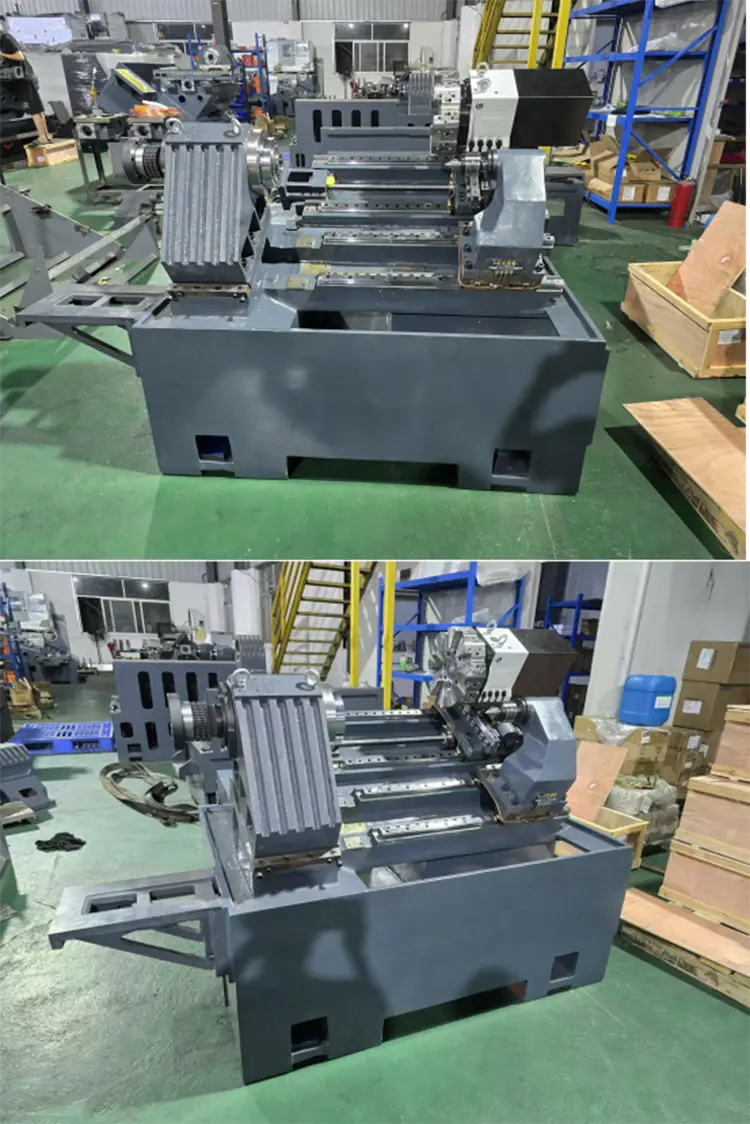

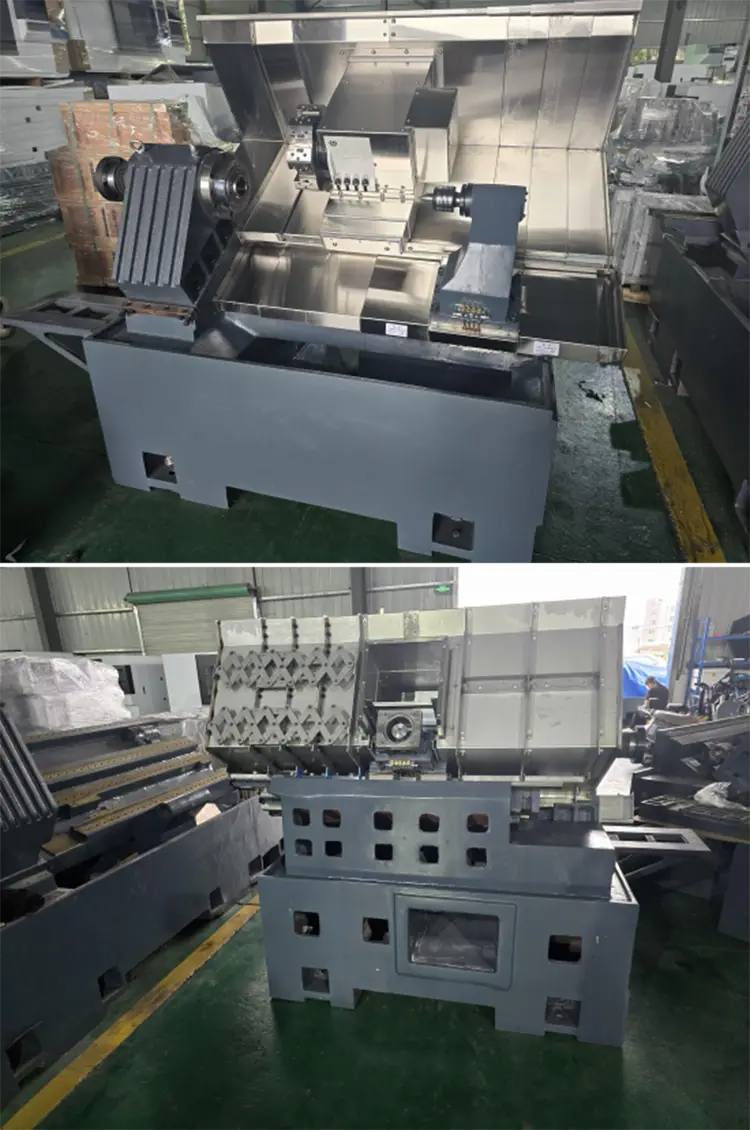

Ang form at slope ng kama |
|
Ang kama ay natagilid sa 30 degree |
|
20 |

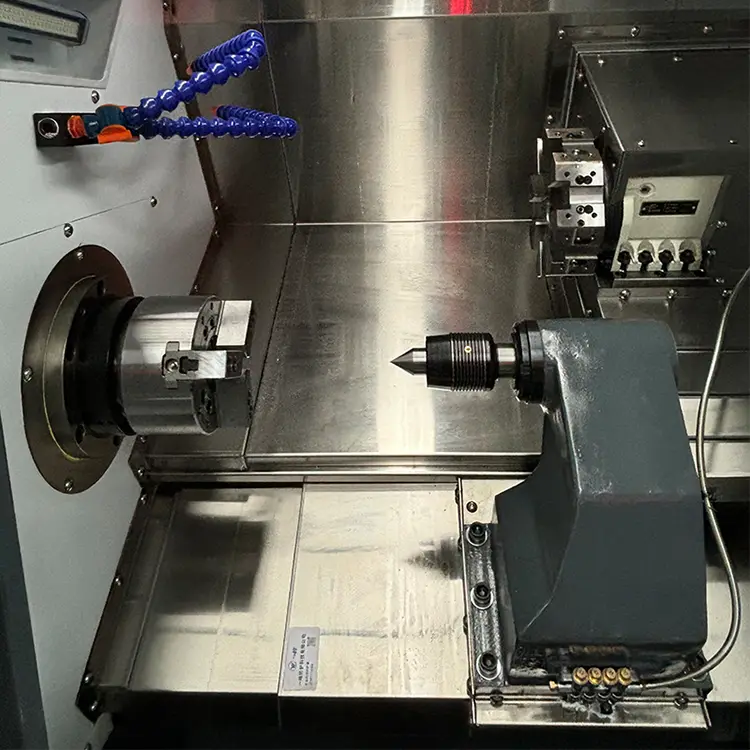

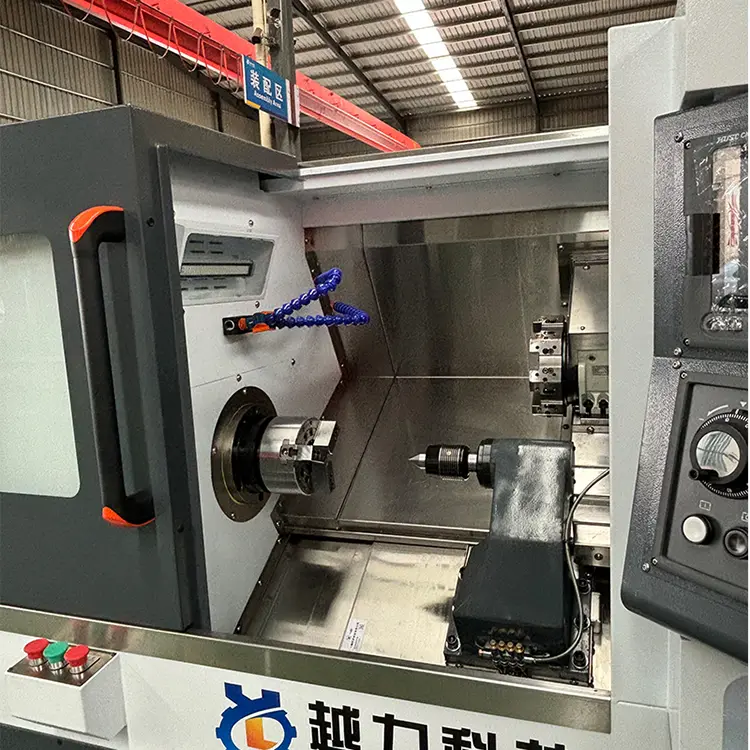

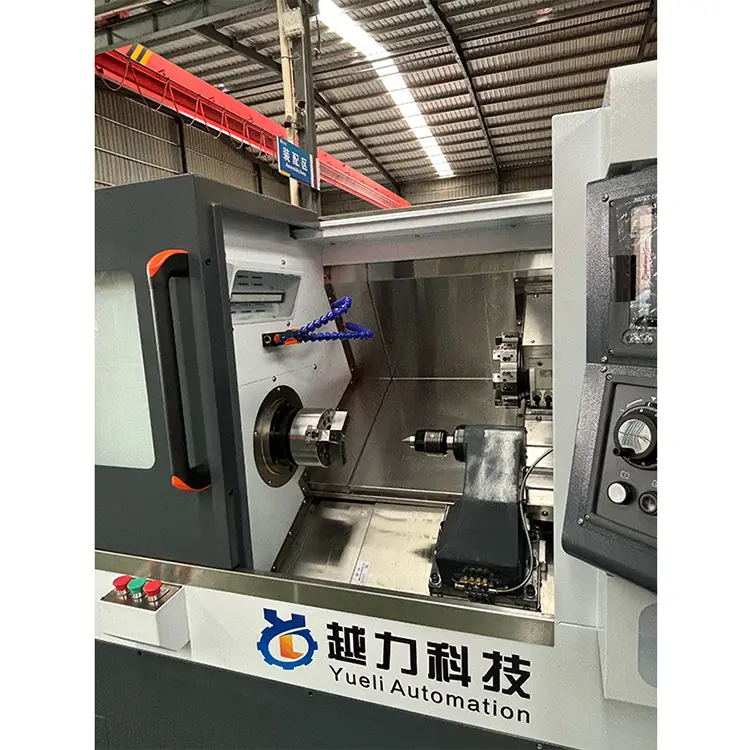

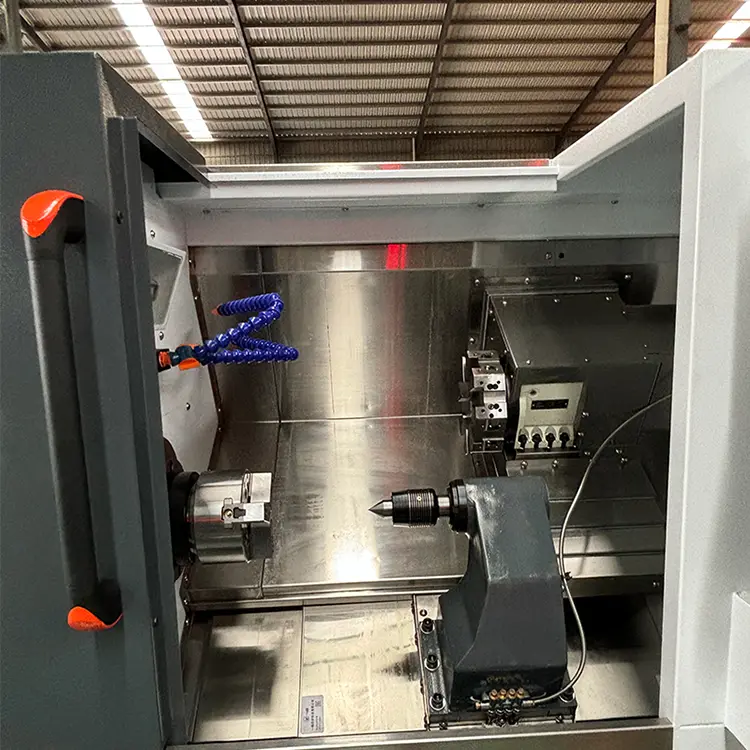

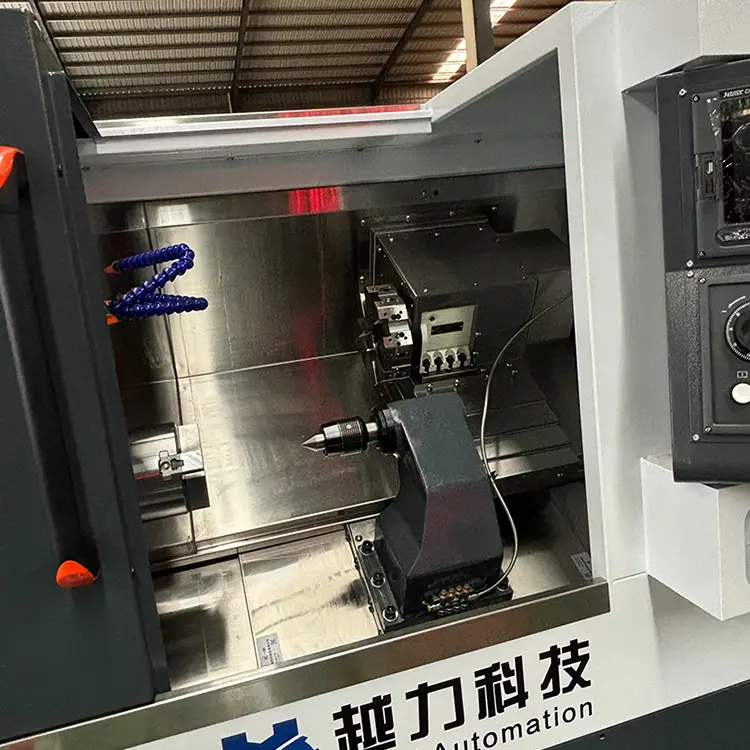

Tailseat |
|
Wire Rod Tail Seat |
|
21 |
Paraan ng propulsion ng tailseat |
|
Hydraulic feed |
|
22 |
Itinerary ng upuan ng buntot |
|
500 |
|
23 |

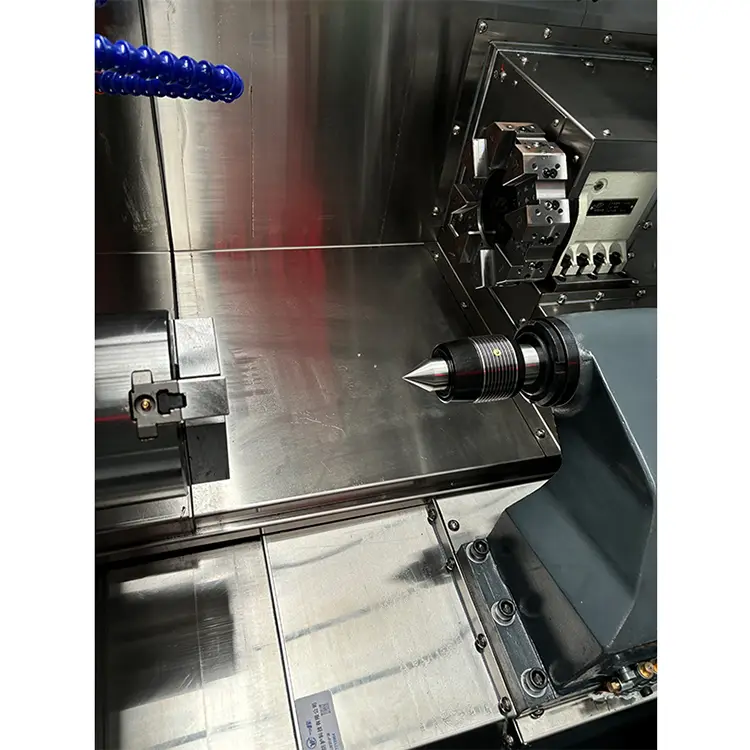

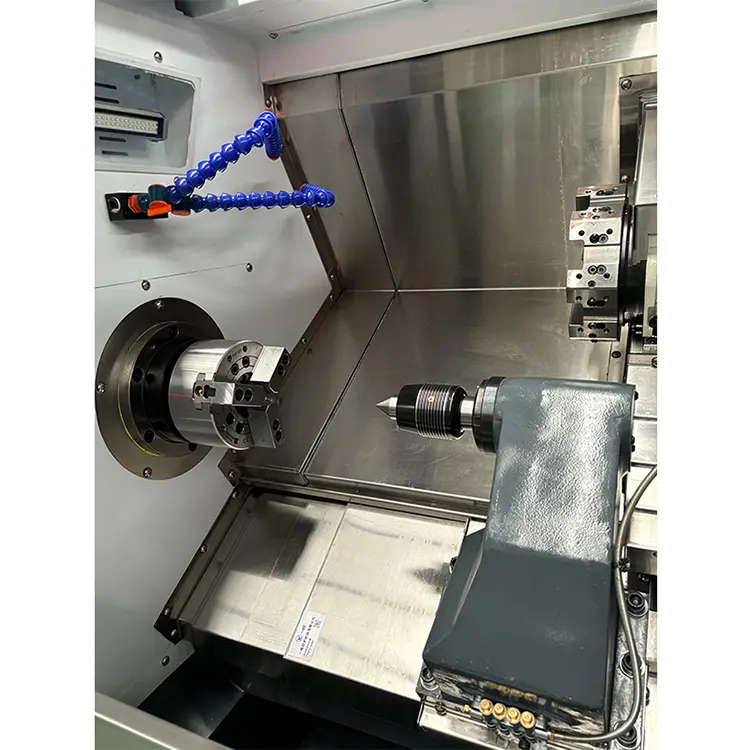

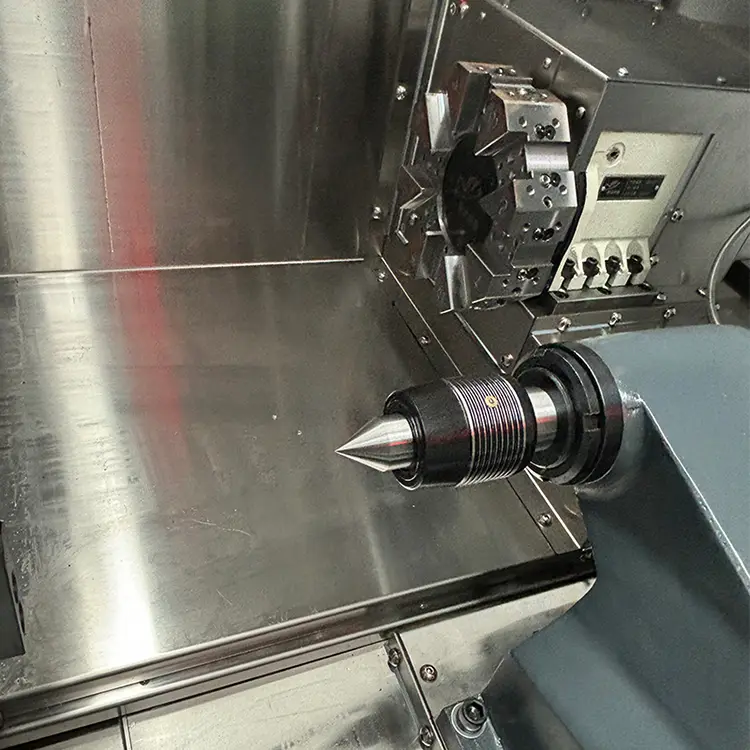

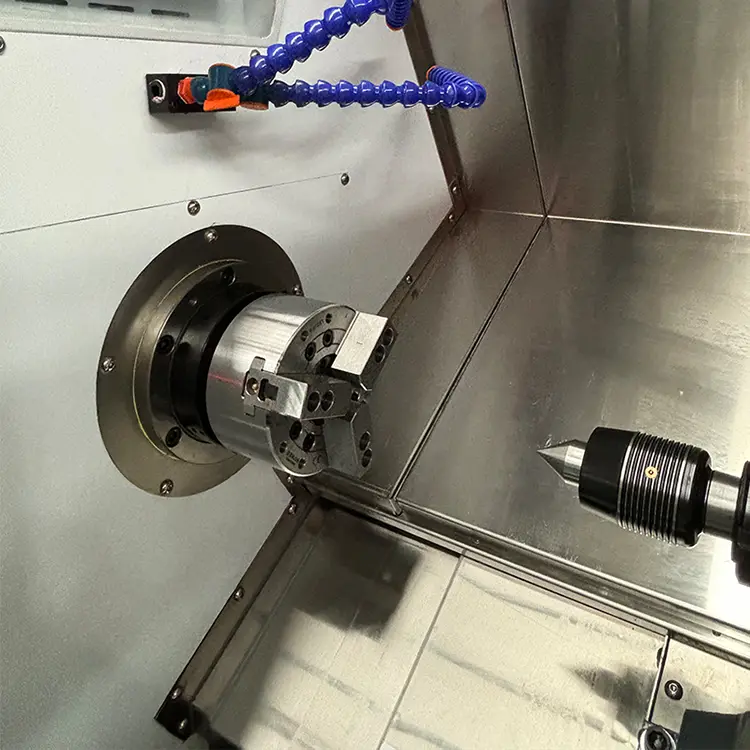

Modelong Tail-Top |
|
Sparrow 4 |
|
Pag -configure ng Model |
|||
pangalan ng isang bahagi |
Lugar ng Pinagmulan/Pagtukoy |
pangalan ng isang bahagi |
Lugar ng Pinagmulan/Pagtukoy |
Numerical control system |
Fanucoi-tfplus (5) |
X at Z Axis Servo Motor + Drive |
Fanucoi |
32 Precision Ball Screw |
Japan Thk |
Pangunahing Shaft Motor |
Huarong 7.5kw |
30 katumpakan na linear roller riles |
Japan Thk |
Hydraulic rotary cylinder |
Taiwan |
TUBULAR PRECIONE SPINDLE ASSEMBLY |
NSK Bearing, Japan |
Paglamig |
750W |
Hydraulic Pressure Station |
Taiwan |
Power Head |
3 Workstations 11.4n |
Random Appendix |
|||
pangalan ng isang bahagi |
Model/Pagtukoy |
pangalan ng isang bahagi |
Model/Pagtukoy |
Nababanat na mga clamp (para sa paghawak ng mga materyales) |
1 (random) |
Ang may hawak ng tool ng kotse, may hawak ng tool ng pagbabarena |
Ang may hawak ng tool ng kotse 3, dalawang may hawak ng tool ng drill |
Drill pipe |
Ang ER20A ay may dalawang mahabang rod |
Allen Key |
1 set |
