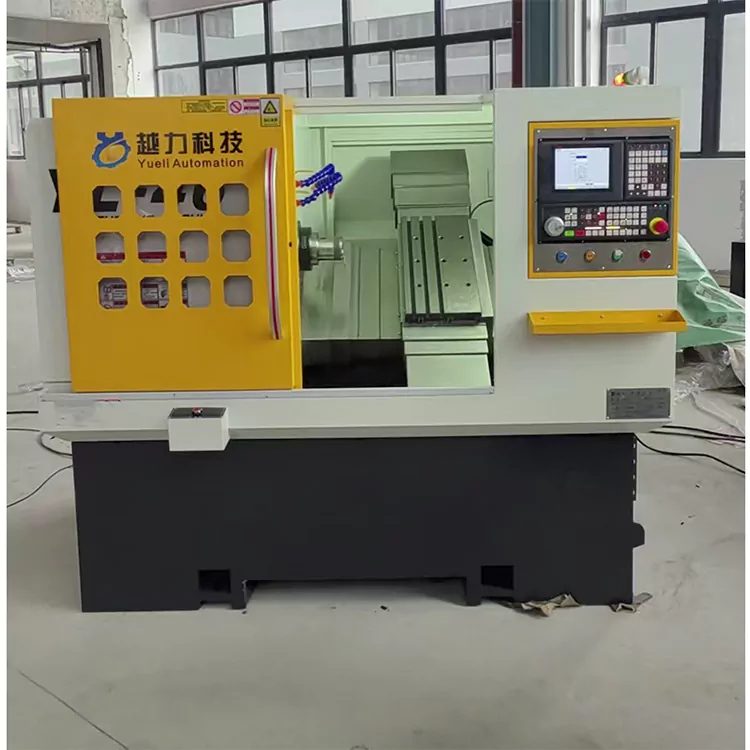

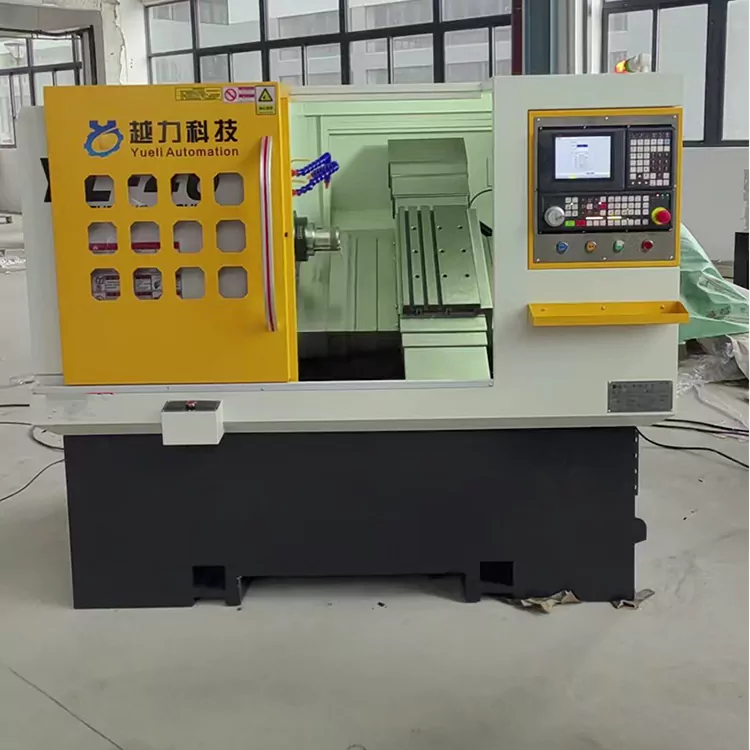

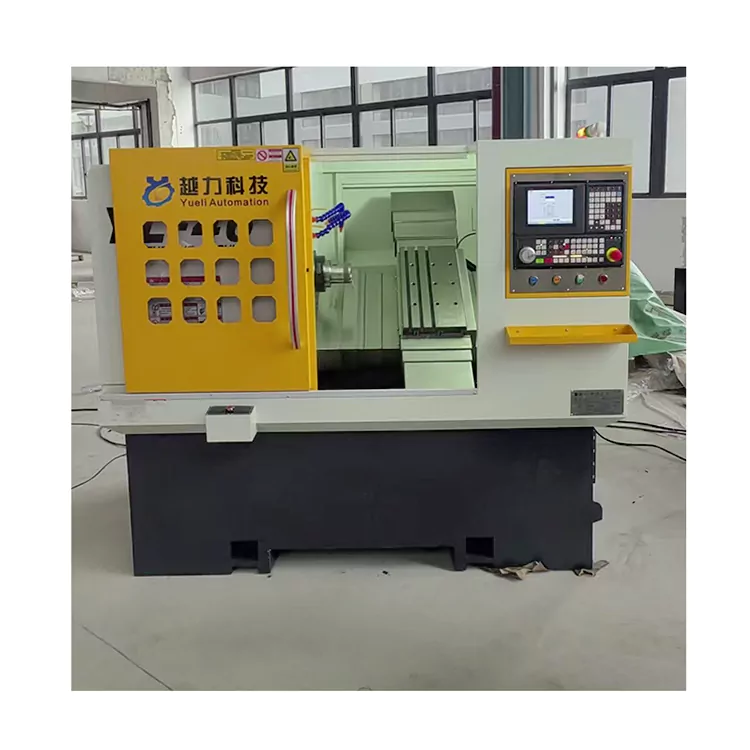

I -type ang cnc lathe

Ito ay angkop para sa paggawa ng masa ng tanso, bakal, aluminyo, hindi kinakalawang na asero bar sa loob ng 35mm, at awtomatikong paggawa ng masa ng mga nakakalimutang bahagi at iba pang mga pellets sa loob ng 50mm. Sa pamamagitan ng isang bilang ng mga patentadong teknolohiya tulad ng mataas na rigidity at anti-deformation na istraktura, angkop ito para sa pagproseso ng mga produkto na may isang unilateral cutting na halaga sa loob ng 2mm, katumpakan ang pagpapaubaya sa loob ng ± 0.01mm at pagtatapos ng antas ng 1.6. Malawakang ginagamit sa pag -upgrade ng hard riles CNC lathes, cam awtomatikong lathes at hydraulic lathes, upang makamit ang awtomatikong produksyon upang makatipid ng mga gastos sa paggawa at pagbutihin ang kalidad ng produkto.

Modelo:YL-36J

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ito ay angkop para sa paggawa ng masa ng tanso, bakal, aluminyo, hindi kinakalawang na asero bar sa loob ng 35mm, at awtomatikong paggawa ng masa ng mga nakakalimutang bahagi at iba pang mga pellets sa loob ng 50mm. Sa pamamagitan ng isang bilang ng mga patentadong teknolohiya tulad ng mataas na rigidity at anti-deformation na istraktura, angkop ito para sa pagproseso ng mga produkto na may isang unilateral cutting na halaga sa loob ng 2mm, katumpakan ang pagpapaubaya sa loob ng ± 0.01mm at pagtatapos ng antas ng 1.6. Malawakang ginagamit sa pag -upgrade ng hard riles ng CNC lathes, CAM awtomatikong lathes at hydraulic lathes, upang makamit ang awtomatikong produksyon upang makatipid ng mga gastos sa paggawa at pagbutihin ang kalidad ng produkto.

Proyekto	Mga teknikal na parameter	Pinakamataas na halaga
Sa pamamagitan ng diameter ng butas	Ang Phi ay 35 mm	Si Phi ay 36mm
Pagpapahintulot ng kawastuhan	+/- 0.01mm
Pagtatapos ng pagtatapos	1.6 ra
Isang Side Cut na Halaga	2mm	3mm
Bilis ng spindle	3500r/min	4000r/min
Diameter ng pag -clamping ng butil	Ang Phi ay 40 mm	Phi 50mm
Haba ng machining	230mm
X-axis stroke	600mm
Z-axis stroke	230mm
Mabilis na bilis ng paglipat	20m/min	30m/min
Diameter ng Roundabout	Phi 350 mm
Ang sentro ng pahinga ng tool ay mataas	40mm
Tapusin ang haba sa buttress	120mm
Mga pagtutukoy ng Square Knife	16mm
	Mekanikal na speci	fications
Mga pagtutukoy	Mga parameter	Tatak
Form ng kama	30 ° slanted bed
Form ng pamutol	Row Knife
Gabay sa Gabay	25 gabay sa linear	Taiwan
Screw Rod	25 paggiling ng bola Grado ng katumpakan	Taiwan
Yunit ng spindle	Homemade High Speed Paired Bearing Unit Spindle	Wuxi two-axis (tindig)
Form ng ilong ng spindle	A2-4
Base form	Malakas na tungkulin anti-deformation patent stand	Nasira ang sarili
Ground to spindle center taas	1080mm
