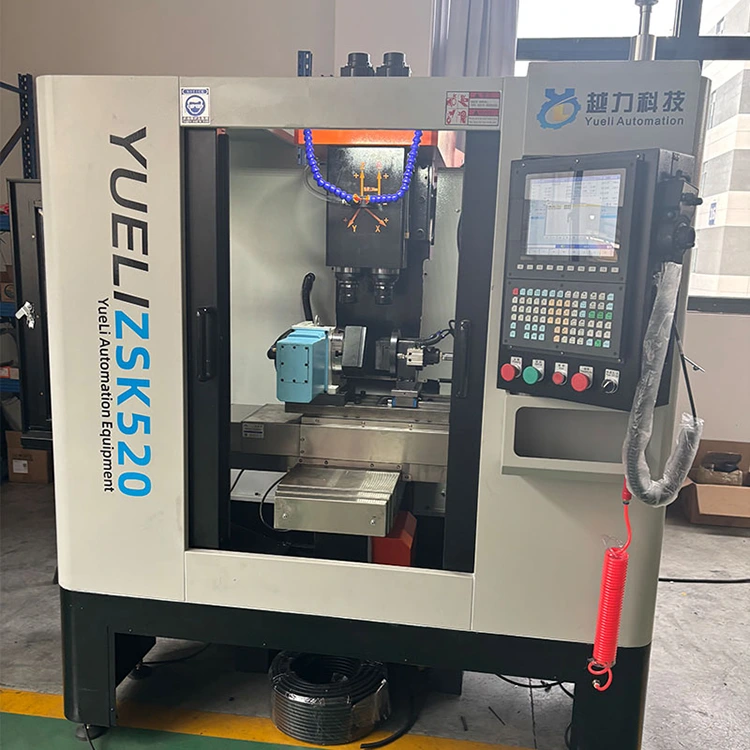

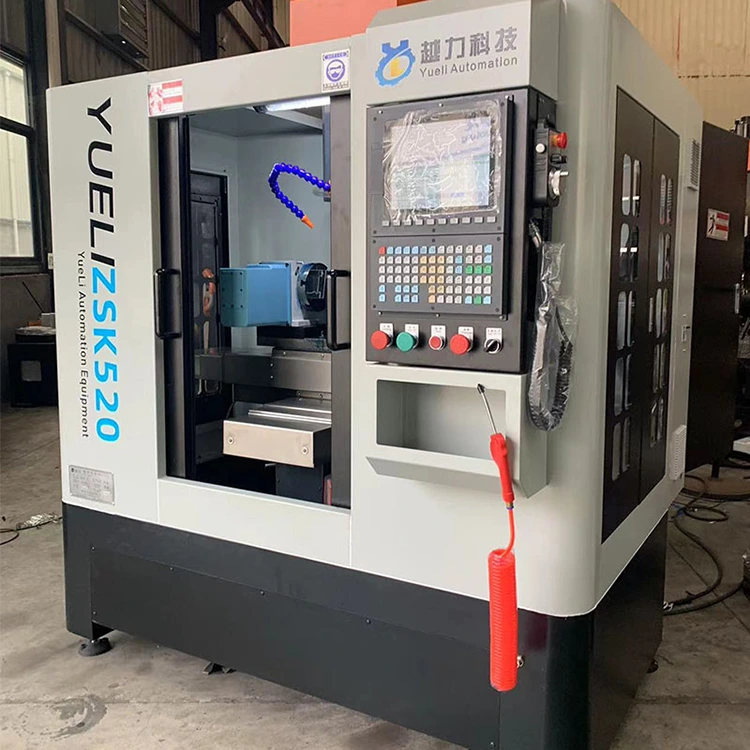

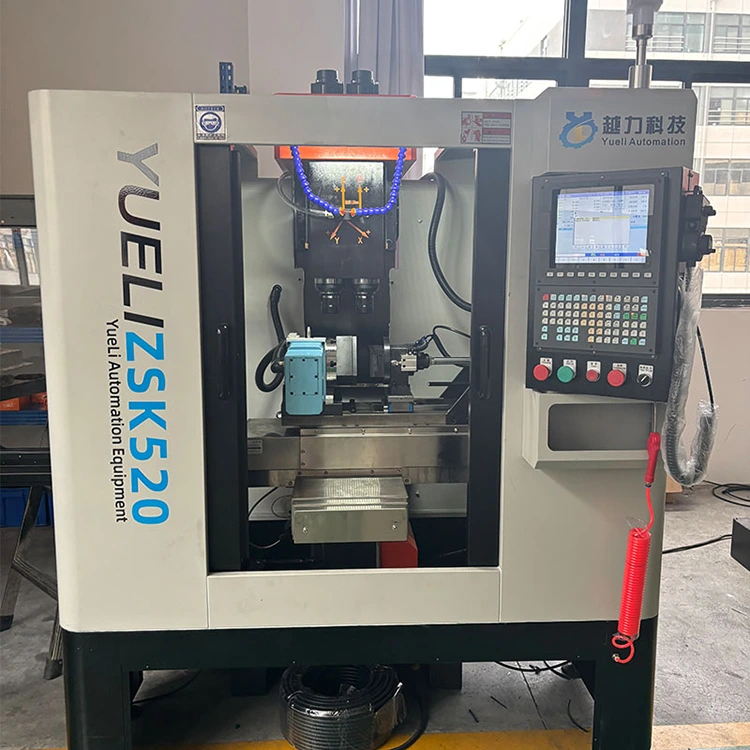

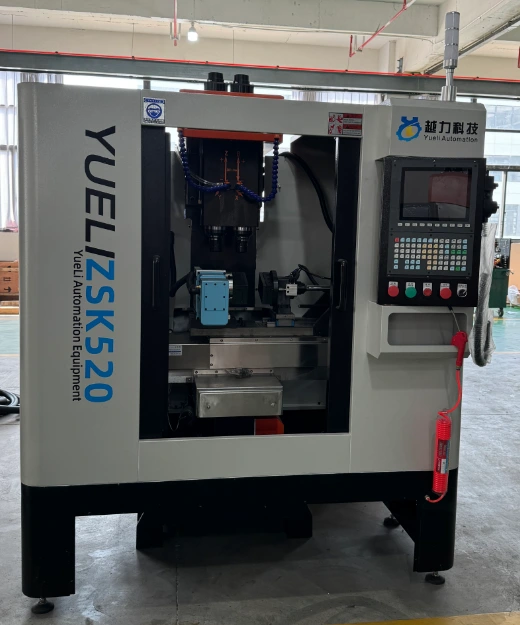

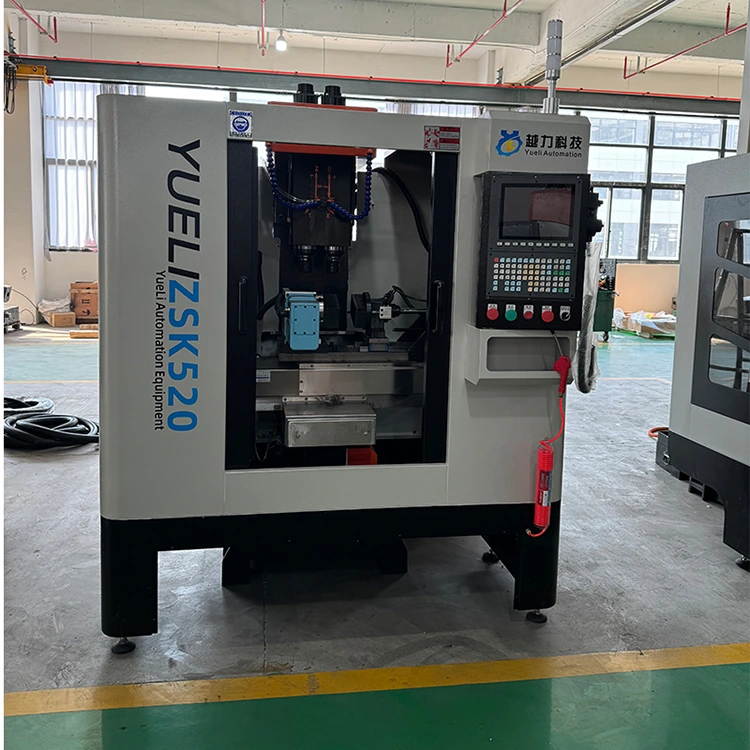

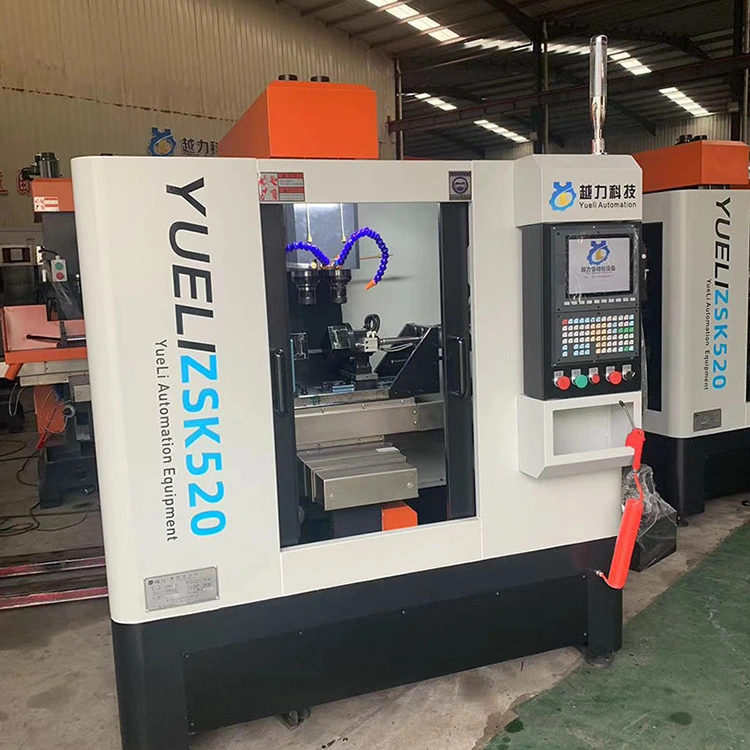

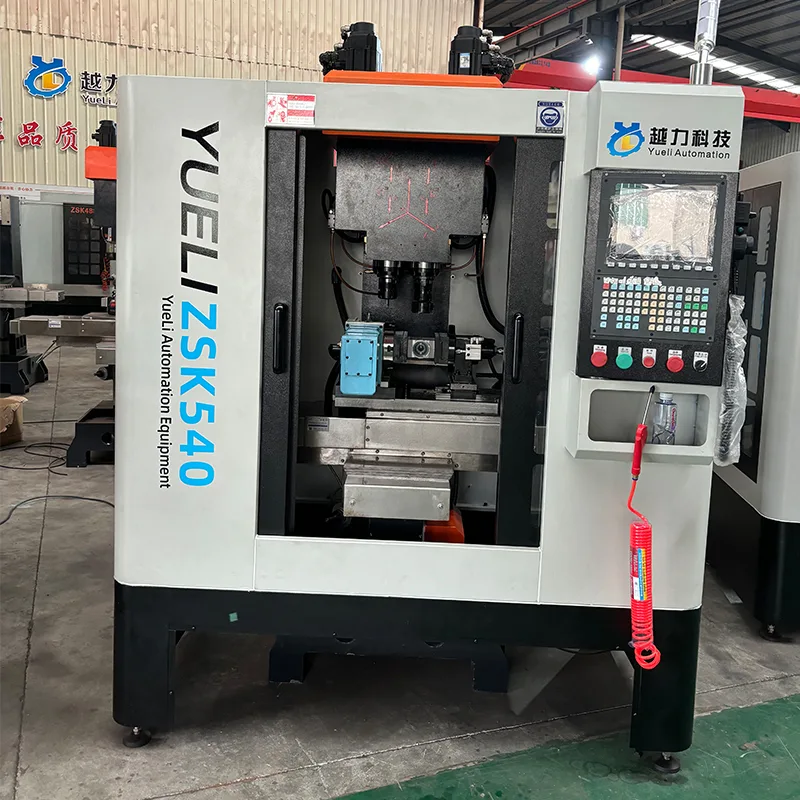

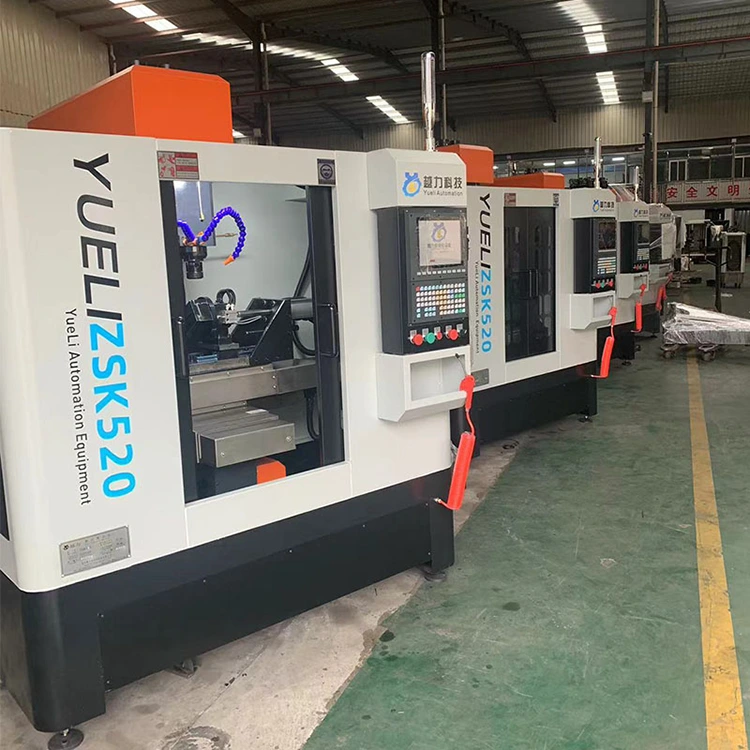

CNC Drilling Tapping Milling Machine na may 4th Axis

Si Yueli, isang propesyonal na tagagawa at supplier sa China ay nagtatanghal ng CNC Drilling Tapping Milling Machine na may 4th Axis, isang factory-grade na solusyon na idinisenyo para sa precision metal machining, pagpapalakas ng produktibidad, katumpakan, at kahusayan sa gastos.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Bilang isang pinagkakatiwalaang nangunguna sa China manufacture, ang CNC Drilling Tapping Milling Machine ni Yueli na may 4th Axis ay inengineered para makapaghatid ng high-precision, multi-process na metal machining. Isinasama ng advanced na solusyon na ito ang drilling, tapping, at milling function sa isang 4th axis system, na tumutulong sa mga manufacturer na mapabuti ang pagiging produktibo, bawasan ang mga gastos sa paggawa, at makamit ang pare-parehong katumpakan ng machining sa mga kumplikadong bahagi.

Ano ang Makinang Ito?

Ang CNC Drilling Tapping Milling Machine na may 4th Axis ay isang high-performance na multi-functional machining solution na idinisenyo para sa drilling, tapping, at milling operations sa iba't ibang

Mga Pangunahing Tampok at Kalamangan

Advanced na CNC Control System

· Taiwan-based CNC system na may intuitive touchscreen interface

· Madaling programming at mabilis na curve ng pagkatuto

· Matatag na operasyon para sa tuluy-tuloy na pang-industriyang paggamit

Multi-Function Machining Capability

· Sinusuportahan ang pagbabarena, pag-tap, at paggiling sa parehong mga palakol

· Ang mahigpit na pag-tap ay pinagana ng 5.5KW servo spindle motor

· Variable speed control (0–3000 r/min) para sa flexible processing

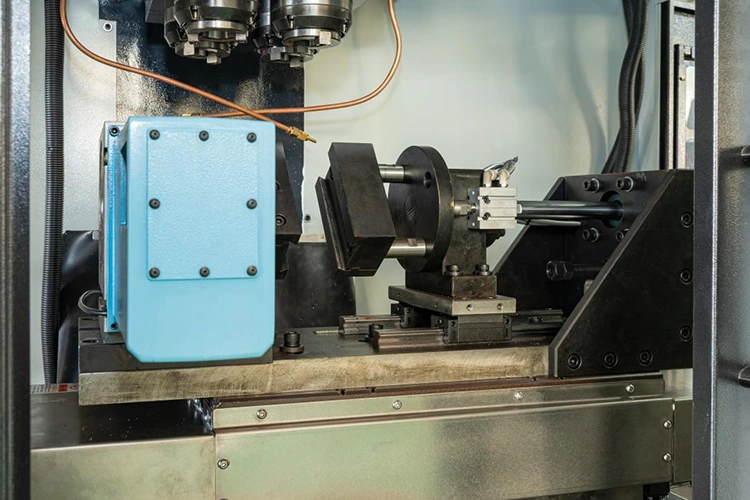

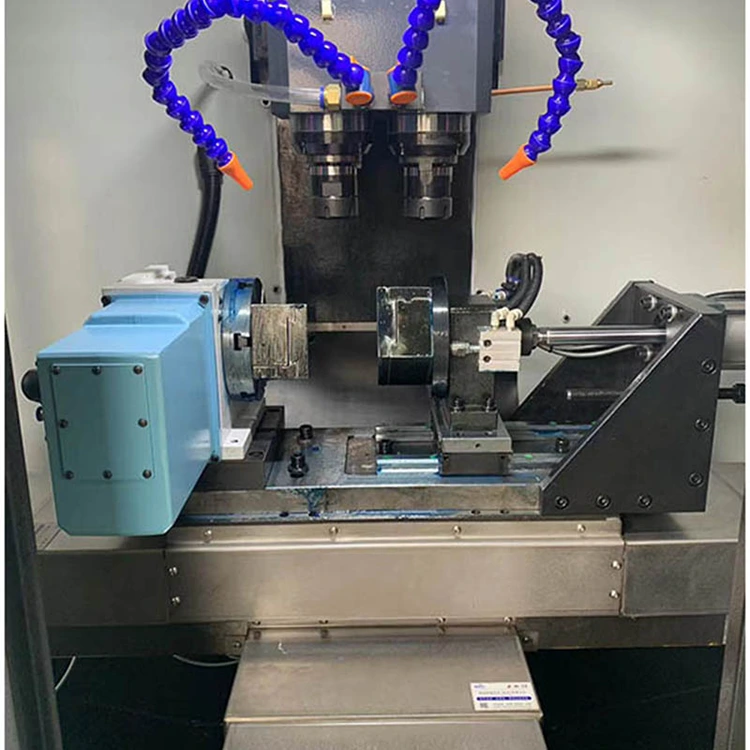

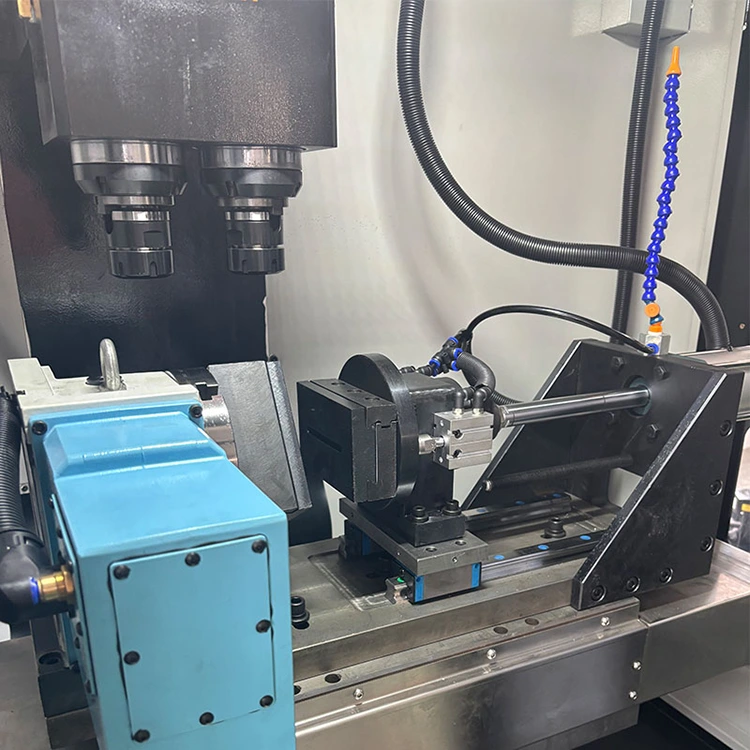

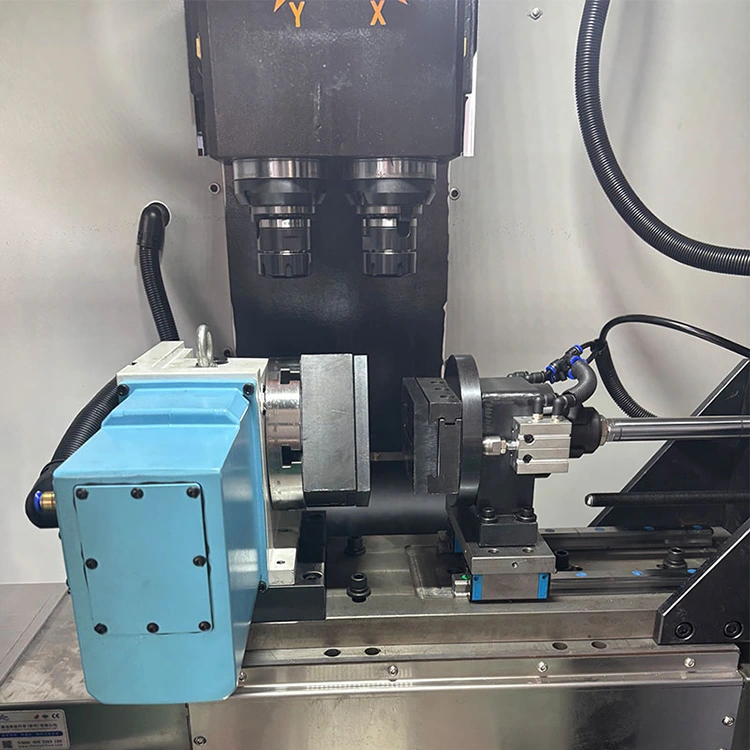

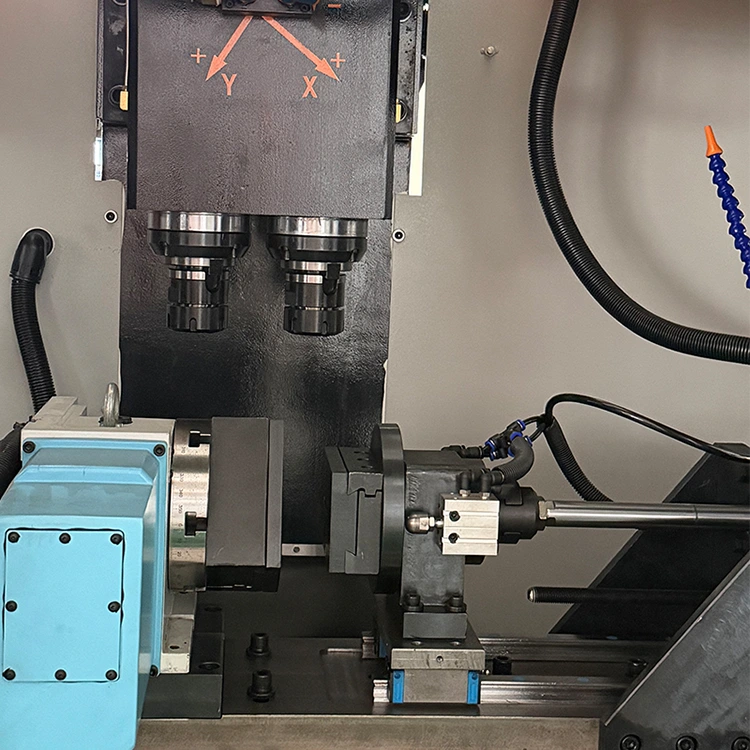

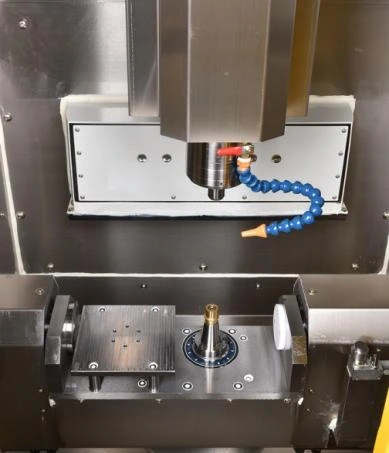

4th Axis Integration

· Pinapagana ang multi-angle at multi-surface machining

· Pinapabuti ang pagiging produktibo sa pamamagitan ng pagbabawas ng oras ng muling pagpoposisyon

· Mataas na katumpakan ng pag-index at pagkaulit

Mataas na Katumpakan at Katatagan

· Tinitiyak ng mga ball screw at linear guide ang maayos na paggalaw

· Ang katumpakan ng paulit-ulit na pagpoposisyon ay nakakatugon sa mahigpit na mga pamantayan sa pagpapaubaya

· Sinusuportahan ng heavy-duty na istraktura ang matatag na pagganap ng pagputol

Mga Bahagi ng Industrial-Grade

· HIWIN linear rails at mga premium na ball screw

· Na-import na mga bahagi ng pneumatic para sa pagiging maaasahan

· Ganap na nakapaloob na proteksyon para sa malinis at ligtas na workspace

Pagguhit ng Balangkas ng Kagamitan

Mga Teknikal na Parameter

	Pangalan at Mga Detalye	50-Series 2-Axis Linear Guide
Mga pagtutukoy		ZSK 520
Max. Paglalakbay sa X-axis (Lead Screw) (mm)		400mm
Max. Paglalakbay sa Y-axis (Lead Screw) (mm)		280mm
Spindle Sleeve Diameter (mm)		105mm
Spindle Taper		BT40
Z1/Z2/Max. Paglalakbay (mm)		110mm
Distansya ng Spindle Center (mm)		120mm o 240mm (Opsyonal)
Spindle Face to Table Surface (mm)		250/500mm
Spindle Centerline hanggang Bed Guide Surface (mm)		250
Max. Diameter ng Pagbabarena (mm)		50mm
Max. Diameter ng Pag-tap (mm)		50mm
Bilis ng Spindle(r/min)		0-3000 r/min
Spindle Motor Power (kW)		5.5KW
Pangkalahatang Dimensyon (L×W×H):		170018502250
Machine Net Weight (kg)		1600KG

Pangunahing Configuration

HINDI.	Pangalan	Configuration		Dami	Remarks
1	Sistema ng CNC	Taiwan Yitu	1 unit
2	Servo Motor	Yitu	4 na yunit		2x Brake Motors
3	Spindle Servo	Huahong	1 unit		5.5 kW
4	Mga Bahagi ng Elektrisidad	Guobiao	1 set
6	Ball Screw	Dinghan	3 patpat		Pitch: Z-axis 10 mm; X/Y-axes 16 mm
7	Tangke ng Coolant		1 set
8	Linear Guide	HIWIN	6 piraso
10	Sistema ng Pag-alis ng Chip	Taiwan Yitu	1		Awtomatikong Chip Conveyor

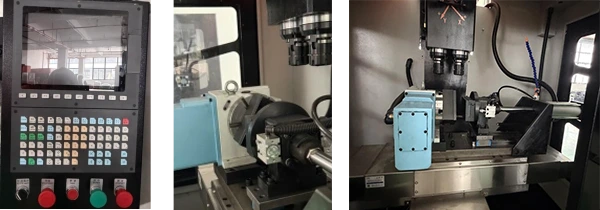

Ika-4 na Axis

Hindi.	Pangalan ng Parameter	Mga pagtutukoy	Remarks
1	4th Axis Center Height	135mm
2	Diameter ng faceplate	150mm
3	Mga T-slot ng faceplate	4-12
4	Pagbawas Ratio	1:36
5	Max. Bilis ng Pag-ikot	80 rpm
6	Pinapayagan ang Cutting Torque	35Kg/m
7	Clamping Pressure	20kg/㎡
8	Clamping Torque	35Kg/m
9	Katumpakan ng Pag-index	20sec
10	Pag-uulit	4sec
11	Allowable Load	140Kg

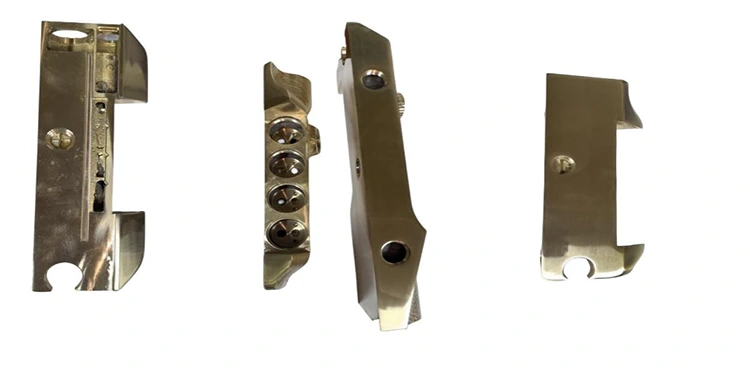

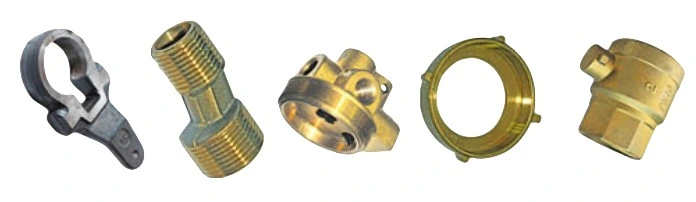

Application ng Produkto

Ang CNC Drilling Tapping Milling Machine na may 4th Axis ay malawakang ginagamit sa:

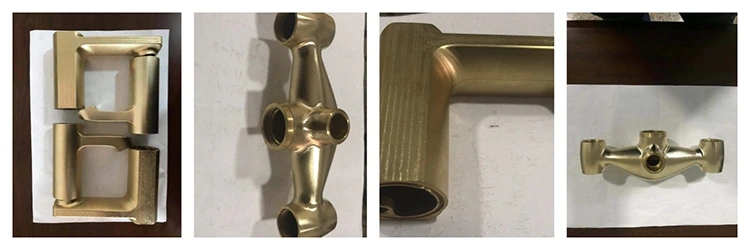

· Paggawa ng pagtutubero at sanitary hardware

· Mga bahagi ng fire valve at fluid control

· Mga piyesa ng sasakyan at motorsiklo

· Hardware ng gamit sa bahay

· Aerospace at precision engineering

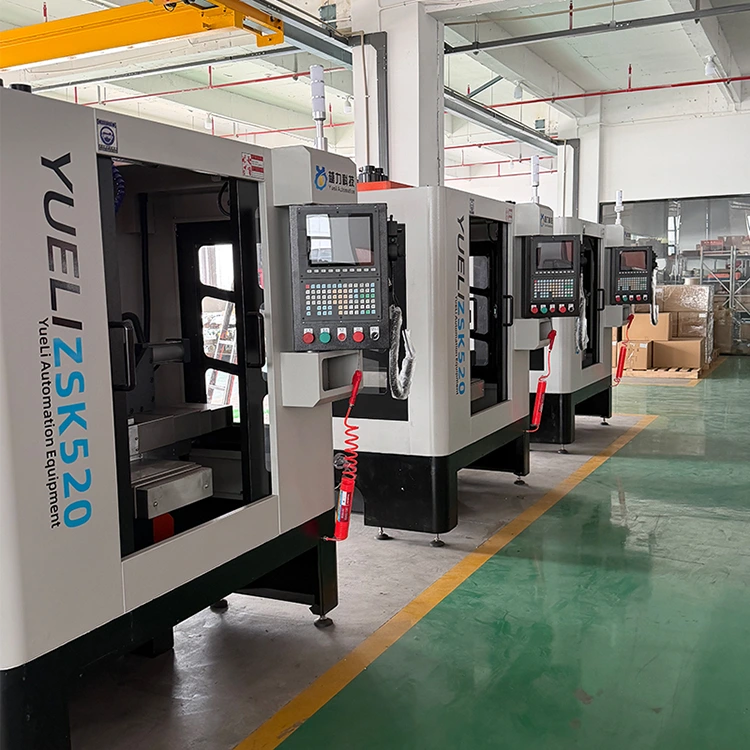

Proseso at Paggawa

1. Ang cast iron ay sumasailalim sa high-temperature tempering at higit sa anim na buwan ng aging treatment.

2. Mahigpit na proseso ng pagpupulong (linear guide rail assembly, ball screw assembly, bearing assembly, atbp.).

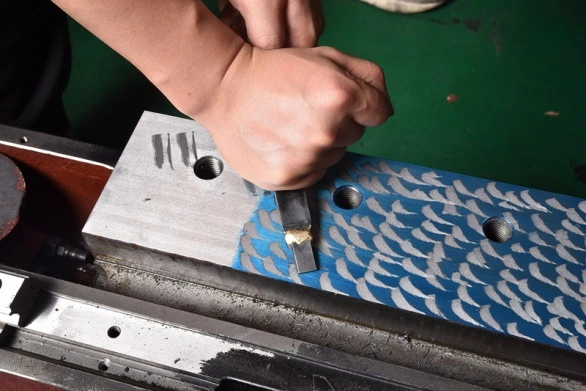

3. Mahusay na mga diskarte sa pag-scrape (pag-scrape ng base ng motor, pag-scrape ng mukha sa dulo ng spindle, pag-scrap sa ibabaw ng pag-mount sa column).

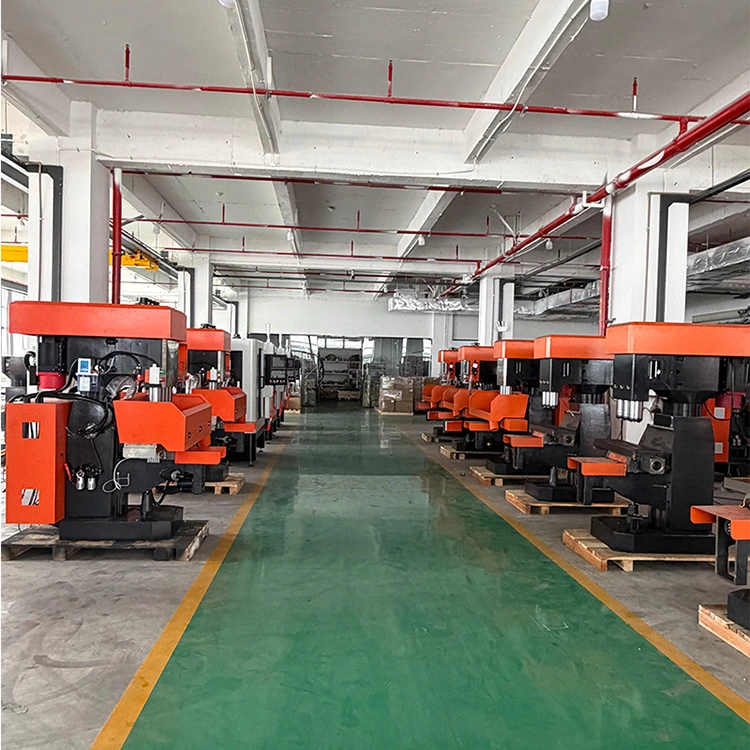

4. Siyentipikong produksyon at pagmamanupaktura na may ganap na nasusubaybayang sistema ng kontrol sa kalidad sa buong proseso.

Quality Assurance

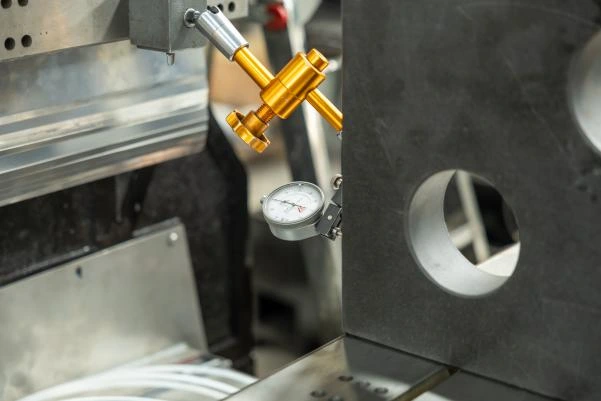

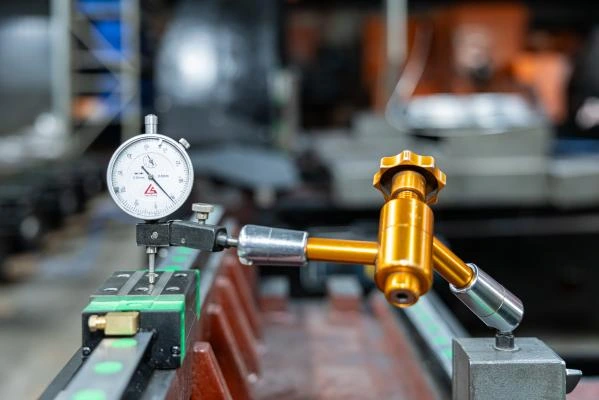

1. Sa panahon ng pag-detect ng error sa pitch, ang straightness ng linear guide rails sa parehong XX at YY na direksyon ay maaaring masukat nang sabay-sabay, na tinitiyak ang katumpakan ng machining at assembly ng bawat bahagi ng makina. Ang aktwal na katumpakan ng pagpoposisyon at katumpakan ng paulit-ulit na pagpoposisyon ng tool ng makina ay sinusukat.

2. Magsagawa ng whole-machine inspection ng spindle perpendicularity at worktable flatness, na tinitiyak ang katumpakan sa loob ng 0.01 mm.

3. Magsagawa ng whole-machine inspection ng perpendicularity sa pagitan ng Z-axis guide rail at ng worktable, na tinitiyak ang katumpakan sa loob ng 0.01 mm.

4. Magsagawa ng whole-machine inspection ng perpendicularity sa pagitan ng X-axis at Y-axis guide rails, na tinitiyak ang katumpakan sa loob ng 0.005 mm.
