Pagbabarena at pag -tap machine

Bilang isa sa mga propesyonal na tagagawa sa China, nais ni Yueli na magbigay sa iyo ng pagbabarena at pag -tap machine. At mag-aalok kami sa iyo ng pinakamahusay na serbisyo pagkatapos ng pagbebenta at napapanahong paghahatid.

Modelo:LY-650

Magpadala ng Inquiry

Paglalarawan ng Produkto

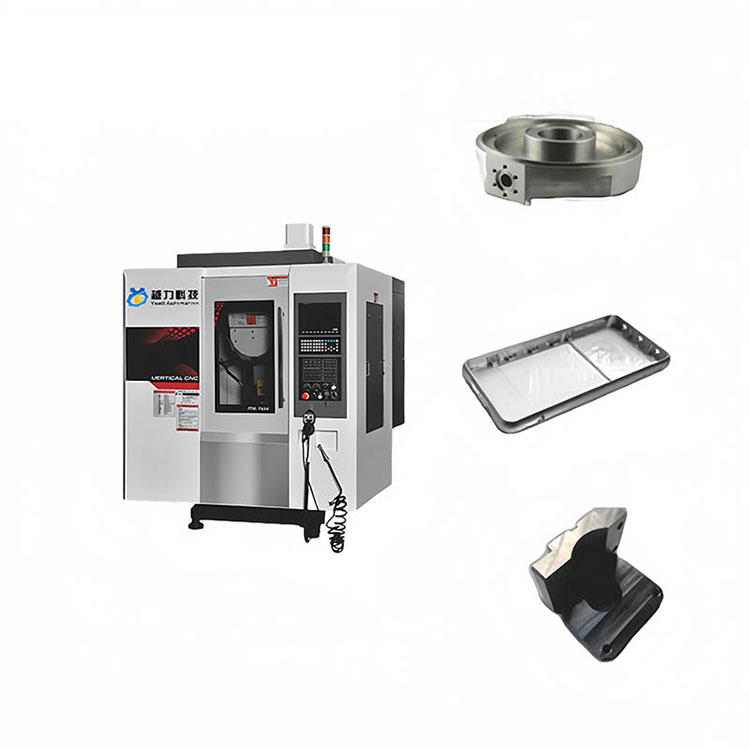

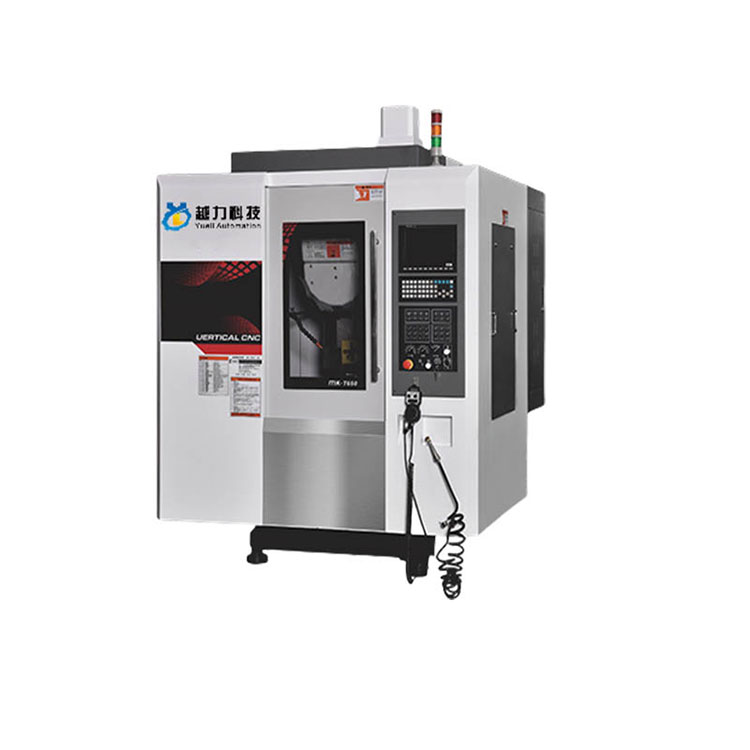

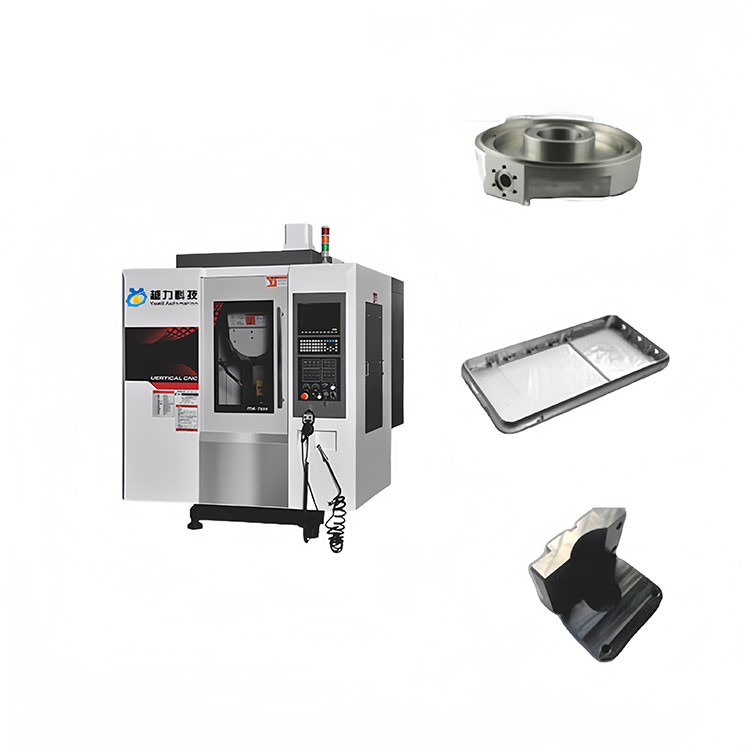

LY-650 pagbabarena at pag-tap machine

Si Yueli, isang kagalang -galang tagagawa sa China, ay handang mag -alok sa iyo ng pagbabarena at pag -tap sa makina. Nangangako kaming bibigyan ka ng pinakamahusay na suporta pagkatapos ng pagbebenta at agarang paghahatid. Drilling And Tapping Machine

Panimula ng produkto:

Pangkalahatang -ideya ng Pag -andar:

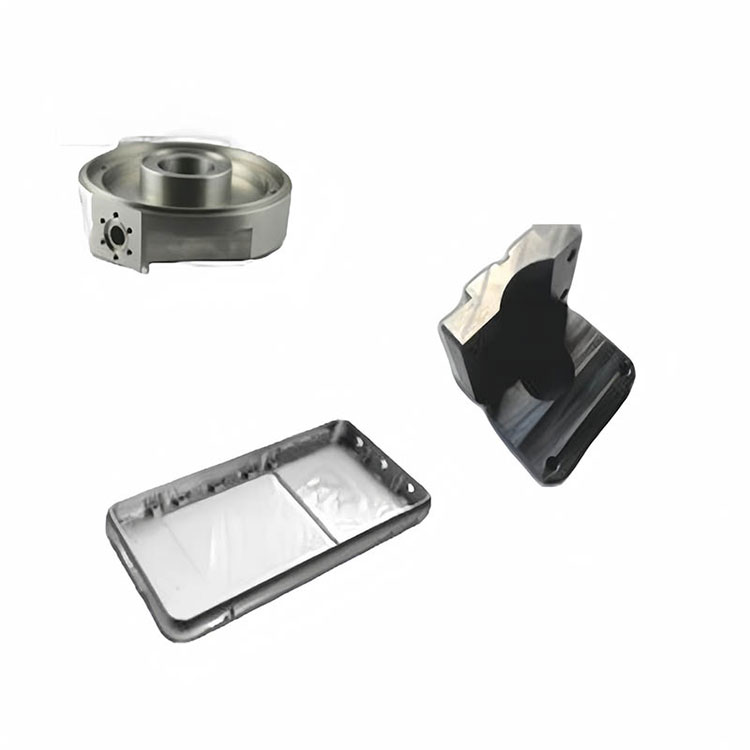

Dalubhasa para sa maliit na porous na bahagi at pagproseso ng mga produkto. Ito ay angkop para sa pagproseso ng mga bahagi ng mobile phone, kagamitan sa komunikasyon, aerospace, mga lokomotibo ng sasakyan, mga instrumento at metro, magaan na industriya at tela, elektronikong kagamitan at paggawa ng makinarya, pati na rin ang tanso, mga electrodes ng aluminyo at iba pang mga industriya ng pagproseso;

Ang pangunahing istraktura ay gawa sa mataas na lakas cast iron, at pagkatapos ng stress relief annealing at natural na pag -iipon ng paggamot, ang kawastuhan ng kama ay matibay at matatag, mahabang panahon walang pagpapapangit;

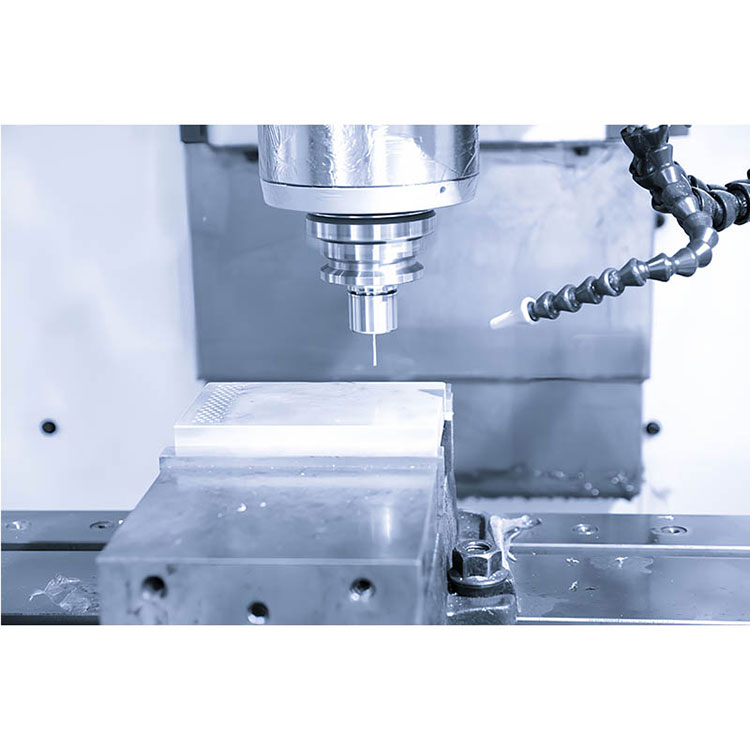

Magpatibay ng mataas na katumpakan na tuwid na kantong spindle upang mapagtanto ang high-speed machining ng workpiece; Ang paggamit ng sistema ng paglamig ng temperatura ng langis ay maaaring mabawasan ang pagtaas ng temperatura na sanhi ng pag-ikot ng high-speed ng spindle, epektibong mapabuti ang thermal extension ng spindle, at pagbutihin ang katumpakan ng machining;

Ang clamping tool store ay ginagamit upang mapagbuti ang bilis ng pagbabago ng tool at kawastuhan ng tool ng makina, at ang kapasidad ng tool store ay 16 o 21 piraso;

Ang base ng fuselage ay nagpatibay sa disenyo ng istraktura ng likuran, na madaling linisin ang basura sa loob ng tool ng makina;

Ang disenyo ng istruktura ng matangkad na haligi ay nagdaragdag ng distansya sa pagitan ng dulo ng ilong ng spindle at ang workbench, na mas angkop para sa pag -install at aplikasyon ng ika -apat na sangkap ng baras at ginagawang mas malawak ang lugar ng pagproseso.

Subaybayan ang pagpapadulas ng awtomatikong oiler, pansamantalang tiyempo na kontrol ng dami ng iniksyon ng langis, pangmatagalang pagpapadulas ng mga gumagalaw na bahagi;

Pagtukoy sa sanggunian

Mekanikal na parameter	unit	T650	T850	T1000	T1200
Triaxial Travel	mm	600 × 480x350	800 × 500 × 420	1000 × 500 × 450	1200 × 550 × 500
Laki ng talahanayan	mm	650x475	1000x500	1300x550	1100x500
T-slot	mm	5-18x80	4-16x100	5-18x80	5-18x100
Pinakamataas na kapasidad ng tindig ng talahanayan	kg	300	500	600	700
Distansya mula sa dulo ng spindle sa mukha sa ibabaw ng trabaho	mm	150 ~ 500	140 ~ 560	150 ~ 600	150 ~ 650
Distansya mula sa sentro ng spindle hanggang sa gabay sa haligi	mm	541	580	580	605
X Mga pagtutukoy ng Axis Rail	mm	35	35	35	30
Mga pagtutukoy ng riles ng Y-axis	mm	30	35	35	35
Mga pagtutukoy ng riles ng z axis	mm	35	35	35	35
X/Y/Z Mga pagtutukoy ng tornilyo	mm	32x16	36x16	36x16	36x16
Pagtutukoy ng spindle		BT30/φ 100	BT30/φ 100	BT30/φ 100	BT30/φ 100
Pinakamataas na bilis ng spindle	RPM	20000	20000	20000	20000
Lakas ng spindle	KW	5.5	5.5	5.5	7.5
X/y/z three-axis motor power	KW	1.5/1.5/3	2/2/3	2/2/3	2/2/3
X/Y/Z Mabilis na maximum na bilis	m/my	48	48	48	48
X/y/z maximum na bilis ng pagputol	mm/min	10000	10000	10000	10000
Tatlong-axis na pagpoposisyon ng kawastuhan	mm	± 0.003/300	± 0.003/300	± 0.003/300	± 0.003/300
Tatlong axis na paulit -ulit na kawastuhan sa pagpoposisyon	mm	± 0.002/300	± 0.002/300	± 0.002/300	± 0.002/300
Pagtukoy sa presyon ng hangin	kg/cm2	6-7	6-7	6-7	6-7
Laki ng makina	mm	1770 × 2300 × 2100	2300 × 2200 × 2500	2600 × 2500 × 2800	3000 × 2800 × 3000
Timbang ng makina	T	3.2	4.5	5.3	6.5

Ang iba't ibang mga pagpipilian sa system ng CNC

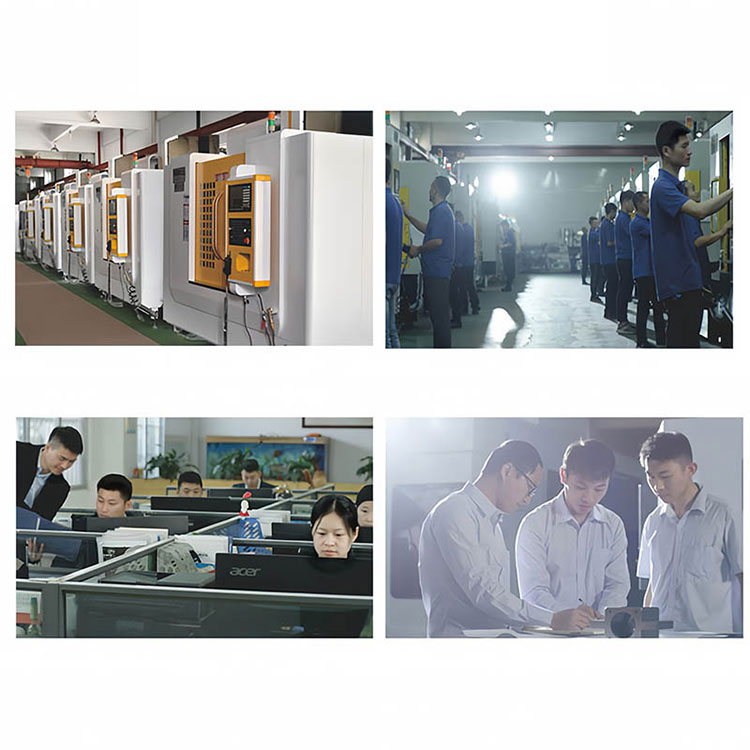

Lakas ng kumpanya

Drilling And Tapping Machine

Proseso ng Produksyon

1, cast iron sa pamamagitan ng mataas na temperatura hurno at pagtanda ng paggamot ng higit sa anim na buwan.

2, mahigpit na proseso ng pagpupulong (pagpupulong ng tren, tingga ng tingga ng tornilyo, pagpupulong ng pagpupulong, atbp.).

3, katangi -tanging teknolohiya ng pag -scrape (motor scraper, spindle end scraper, pag -install ng haligi sa ibabaw ng scraper).

4, pang -agham na produksiyon, pagsubaybay sa buong proseso ng sistema ng kontrol ng kalidad.

Drilling And Tapping Machine

Sistema ng katiyakan ng kalidad

1. Kapag nakita ang error sa pitch, ang kawastuhan ng linear axis gabay na riles sa XX at YY na mga direksyon ay maaaring masuri nang sabay.

2, tiyakin ang machining at assembly na kawastuhan ng bawat bahagi ng tool ng makina. Sinusukat ang pormal na pagpoposisyon at paulit -ulit na pagpoposisyon ng katumpakan ng tool ng makina.

3, nakita ng buong makina ang kawastuhan ng vertical na antas ng spindle at ang eroplano ng talahanayan, at kinakailangan ang kawastuhan upang matiyak sa loob ng 0.01mm.

4. Ang patayo ng Z-Axis Guide Rail at Workbench ay napansin ng buong makina, at ang kawastuhan ay ginagarantiyahan sa loob ng 0.01mm.

5. Nakita ng makina ang vertical ng XY Axis Guide Rail, na nangangailangan ng kawastuhan sa loob ng 0.005mm.
